Optimasi Wide-Span Glass Wall pada Villa Tropical Menggunakan Struktur H-Beam & WF

Menerapkan wide-span glass wall (dinding kaca bentang lebar) tanpa kolom tengah pada villa tropis membutuhkan kontrol lendutan (deflection) struktur yang sangat ketat. Penggunaan profil besi WF (Wide Flange) dan H-Beam menjadi solusi utama untuk menahan beban mati kaca temper/laminasi serta beban angin pesisir. Agar kaca frameless tidak retak atau pecah akibat deformasi struktur maupun guncangan seismik, lendutan maksimum balok penyangga wajib dibatasi hingga Δ maks ≤ L/360 (atau L/480 untuk kaca tempered monolithic), sesuai acuan standar SNI 1729:2020.

Mengapa Wide-Span Glass Wall Membutuhkan Penyangga Struktur H-Beam & WF?

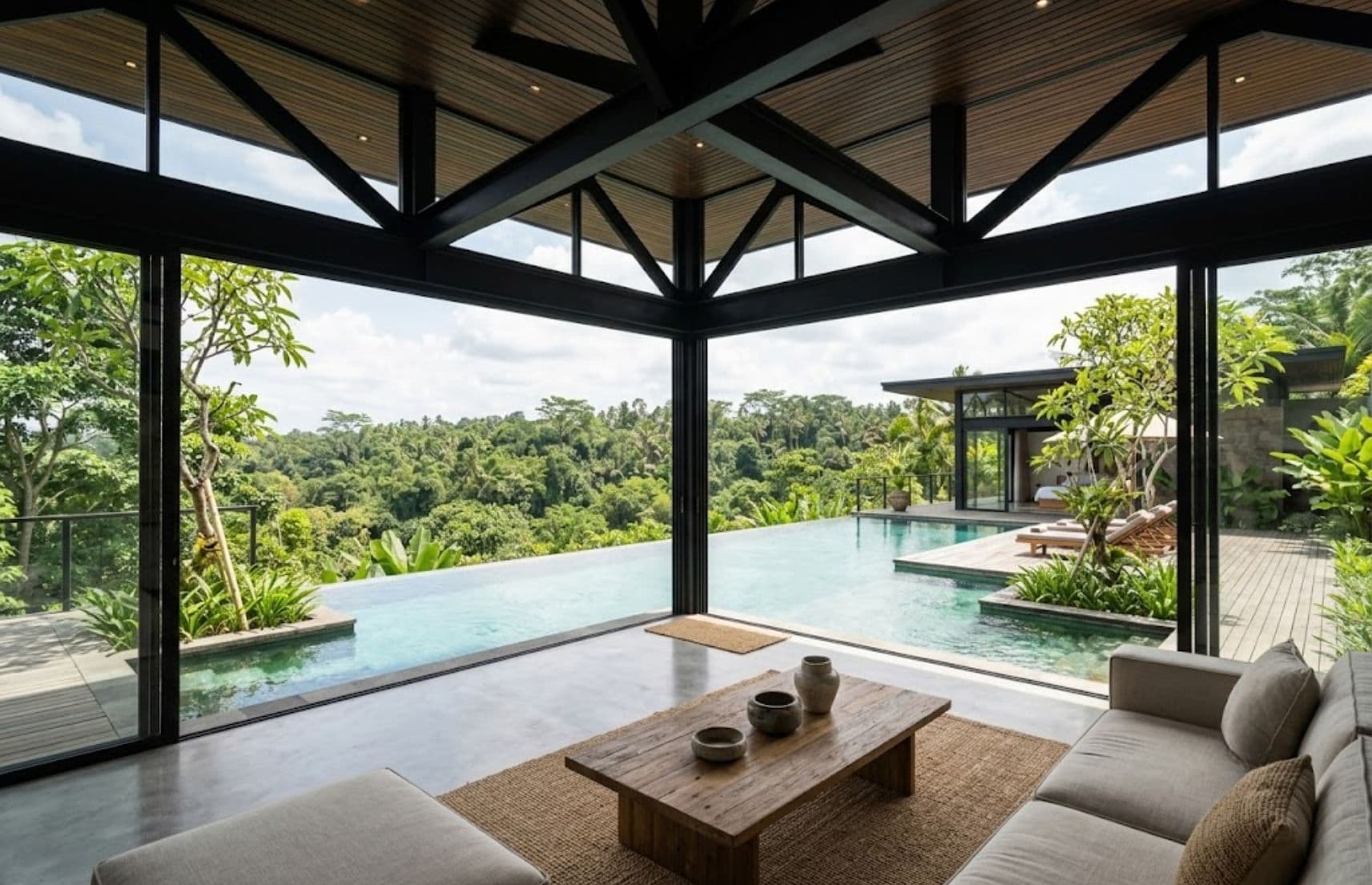

Desain arsitektur villa tropis modern di Indonesia seperti di Bali, Lombok, atau pesisir Jawa semakin mendominasi tren open-plan dengan wide-span glass wall. Penerapan dinding kaca bentang lebar melebihi 6 hingga 12 meter menciptakan batas transparan antara area indoor dan lanskap luar. Namun, meniadakan kolom beton di tengah bentangan memindahkan seluruh beban lateral dan gravitasi ke balok atap utama.

Beton bertulang konvensional memiliki keterbatasan pada bentang panjang karena bobot sendirinya (self-weight) yang besar, yang justru menambah lendutan di tengah bentang. Dalam kondisi ini, material baja struktural seperti balok WF dan H-Beam menjadi opsi paling presisi.

Keunggulan utama balok baja profil terletak pada angka momen inersia (Ix) yang tinggi relatif terhadap beratnya. Struktur baja mampu menjaga kekakuan balok atap sehingga risiko tekanan mekanis pada panel kaca akibat lendutan lentur (flexural deflection) dapat diminimalkan secara signifikan.

Spesifikasi Besi WF untuk Villa dengan Dinding Kaca Bentang Lebar

Dalam menentukan spesifikasi besi WF untuk villa, insinyur struktur tidak hanya menghitung kekuatan leleh baja (fy), tetapi juga fokus pada serviceability limit state (batas kemampuan layan). Kaca adalah material rapuh (brittle) yang tidak memiliki fleksibilitas terhadap deformasi balok.

Beberapa kriteria penting dalam memilih spesifikasi besi WF untuk bukaan kaca lebar:

1. Mutu Baja: Gunakan minimal mutu BJ 37 (atau setara SS400 / fy = 240 MPa) yang terkonfirmasi memiliki Sertifikat Uji Pabrik (Mill Test Certificate / MTC).
2. Kekakuan Sumbu Kuat (Ix): Profil WF cocok digunakan sebagai balok lentur tunggal tempat penumpuan dinding kaca karena nilai Ix yang sangat dominan.
3. Pengaku Lateral (Stiffener): Pada sambungan bentang panjang, tambahkan stiffener plate di atas titik tumpuan kaca untuk mencegah tekuk lokal (local buckling) pada flensa bawah balok.

Tabel Ukuran Baja H-Beam & Batas Lendutan Izin (L/360 – L/480)

Untuk bentang super lebar (di atas 8–12 meter) yang menahan beban atap beton luncur atau sistem kanopi berat, balok H-Beam sering kali lebih disukai dibanding WF. Flensa yang lebih lebar pada profil H memberikan ketahanan lateral (lateral-torsional buckling) yang lebih stabil.

Berikut adalah acuan praktis pemilihan profil berdasarkan tabel ukuran baja H-Beam dan estimasi batas lendutan izin untuk sistem glazing:

Bentang Bersih (L)	Rekomendasi Profil Baja	Est. Beban Lendutan Max (L/360)	Est. Batas Kaca Strict (L/480)	Aplikasi Villa Tropis
6 Meter	H-Beam 150 x 150 mm	16,6 mm	12,5 mm	Bukaan Ruang Keluarga / Kamar Utama
8 Meter	H-Beam 200 x 200 mm	22,2 mm	16,6 mm	Living Area Tanpa Kolom Pesisir
10 Meter	H-Beam 250 x 250 mm	27,7 mm	20,8 mm	Pavilion Main Hall / Foyer Tropis
12 Meter	H-Beam 300 x 300 mm	33,3 mm	25,0 mm	Bentang Ekstrem Grand Villa / Resort

*Catatan Teknis: Kalkulasi pasti wajib memperhitungkan kombinasi beban mati, beban hidup atap, dan beban angin sesuai standar registrasi konstruksi Indonesia BSN SNI 1729:2020. Pastikan material yang dibeli sesuai spesifikasi yang dibutuhkan proyek.

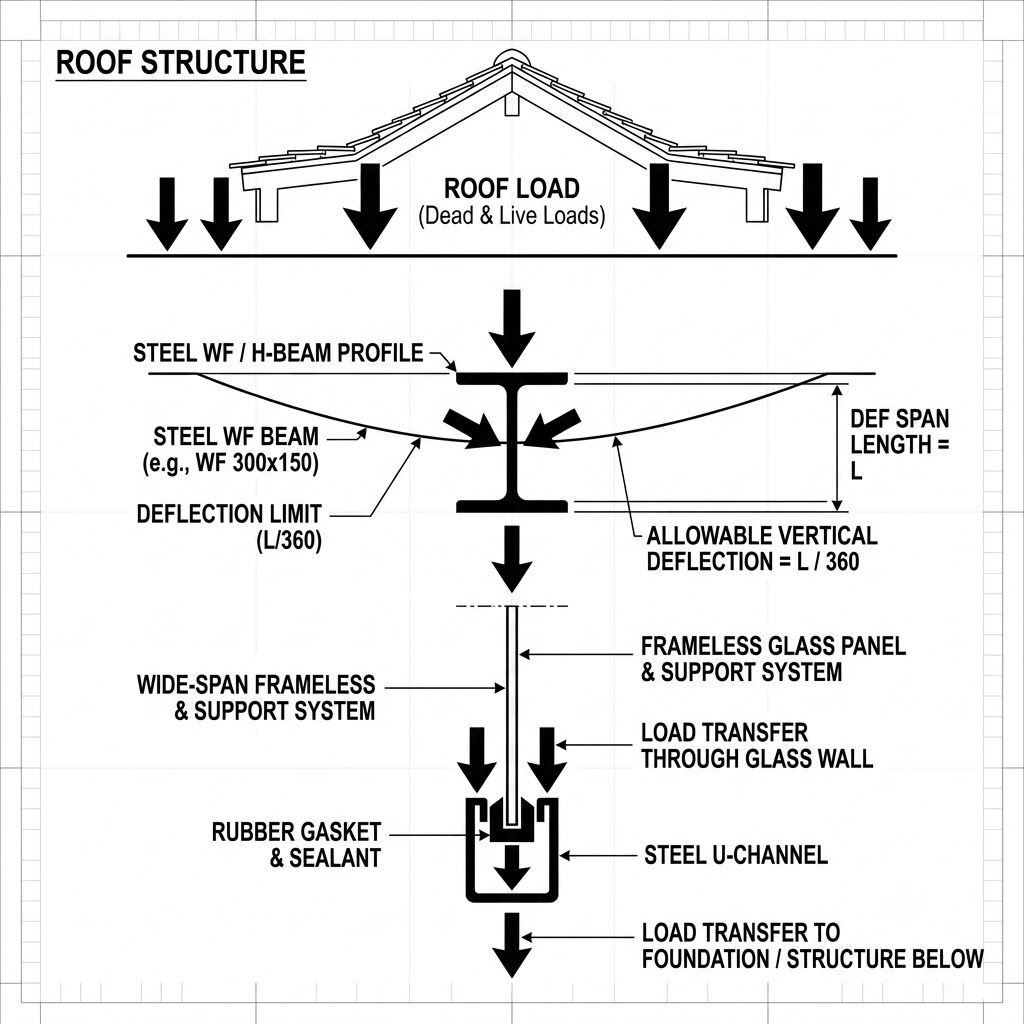

Rumus Kontrol Lendutan Balok Penyangga Kaca

Untuk balok sederhana (simply supported beam) dengan beban terbagi rata (w), formula lendutan maksimum (Δ maks) disyaratkan tidak melebihi toleransi sistem kaca:

Δ maks = (5 × w × L⁴) / (384 × E × Ix) ≤ Δ izin

Di mana:

• w = Beban merata total (N/mm)
• L = Panjang bentang balok (mm)
• E = Modulus elastisitas baja (200.000 MPa)
• Ix = Momen inersia profil baja (mm⁴)

Mitigasi Risiko Seismik pada Wide-Span Glass Wall di Wilayah Indonesia

Indonesia berada di jalur Ring of Fire, sehingga desain dinding kaca bentang lebar pada villa di wilayah seperti Bali dan Lombok wajib memperhitungkan pergerakan antar-lantai (inter-story drift) saat terjadi gempa.

Jika balok baja H-Beam atau WF mengalami simpangan lateral, panel kaca tidak boleh menerima tekanan jepit secara langsung. Tiga strategi detail rekayasa yang wajib diterapkan:

1. Sistem Sub-Frame Clearance: Berikan celah ekspansi (clearance gap) minimal 15–20 mm antara tepi kaca dengan bagian dalam saluran dudukan baja (U-channel).
2. Penggunaan Gasket Elastomer & Struktural Silikon: Gunakan gasket EPDM berdensitas ganda dan silikon struktural berkualitas tinggi. Material ini berfungsi menyerap getaran mikro serta fleksibilitas pergeseran baja tanpa meneruskan tegangan geser ke kaca.
3. Sambungan Sendi Momen (Slotted Bolted Connection): Pada area tumpuan balok baja ke kolom utama, gunakan lubang baut oval (slotted holes) untuk memberikan toleransi pergerakan seismik skala kecil.

Panduan Memilih Supplier Baja Proyek Villa yang Tepat

Keberhasilan proyek wide-span glass wall tidak hanya tergantung pada perhitungan di atas kertas, tetapi juga ketersediaan material baja profil yang presisi di lapangan. Menggunakan baja dengan toleransi ketebalan yang terlalu jauh di bawah standar dapat menurunkan momen inersia aktual balok, yang berisiko meningkatkan lendutan melebihi ambang batas aman.

Saat menentukan supplier baja proyek villa, pastikan Anda memperhatikan poin berikut untuk menghindari keterlambatan proyek:

• Sertifikasi & Urutan Spesifikasi: Pastikan supplier dapat melampirkan Mill Test Certificate (MTC) untuk memastikan mutu baja dan dimensi fisik sesuai toleransi.
• Armada Pengiriman Bentang 12 Meter: Balok WF dan H-Beam untuk proyek villa bentang lebar umumnya membutuhkan panjang utuh 12 meter tanpa sambungan las demi menjaga estetika dan integritas struktur. Pastikan supplier memiliki moda transportasi yang mampu menjangkau lokasi proyek tropis yang sering kali memiliki akses jalan sempit.
• Transparansi Toleransi & Berat: Pilih distributor yang memberikan detail ukuran dan berat profil secara terbuka sehingga estimasi tonase balok presisi.

FAQ

1. Apakah balok WF aman untuk dinding kaca tanpa kolom tengah?

Aman, selama dimensi balok dihitung berdasarkan kriteria lendutan (L/360 atau L/480), bukan hanya berdasarkan tegangan leleh baja. Penambahan stiffener plate juga disarankan pada area kritis. Selalu verifikasi dengan engineer proyek untuk keputusan akhir.

2. Mana yang lebih baik untuk wide-span glass wall, besi WF atau H-Beam?

Besi WF cocok untuk bentang menengah hingga lebar dengan beban dominan searah gravitasi. H-Beam lebih disukai untuk bentang sangat panjang atau lokasi pesisir dengan tekanan angin tinggi karena memiliki kekakuan lateral yang lebih simetris.

3. Bagaimana membantu mengurangi risiko korosi pada balok baja exposed di villa tropis/pantai?

Gunakan sistem pengecatan heavy-duty epoxy primer dilapis dengan polyurethane (PU) finish coat, atau aplikasikan sistem galvanisasi (hot-dip galvanizing) sebelum balok baja dipasang.

Kesimpulan

Mewujudkan wide-span glass wall tanpa kolom tengah pada villa tropis bukan sekadar mengejar estetika frameless yang mewah, melainkan tentang presisi rekayasa struktur. Kegagalan mengontrol lendutan balok penyangga dapat menyebabkan tekanan mekanis fatal pada panel kaca, terutama saat menerima beban angin pesisir maupun guncangan gempa.

Penggunaan profil baja H-Beam dan WF (Wide Flange) terbukti menjadi solusi teknis paling efektif karena memiliki momen inersia (Ix) yang tinggi dengan bobot struktur yang efisien. Dengan menerapkan batas lendutan izin yang ketat (Δ ≤ L/360 hingga L/480), memasang detail clearance gap seismik, serta memastikan material baja yang digunakan memiliki Sertifikat Uji Pabrik (Mill Test Certificate / MTC) resmi, risiko kerusakan struktur pada investasi villa Anda dapat ditekan semaksimal mungkin.
