Spesifikasi Rangka Baja Villa Tropical Modern Area Pesisir dan Pegunungan

Rangka baja villa tropical modern mengombinasikan besi WF (Wide Flange) sebagai struktur utama bentang lebar dan besi hollow galvanis sebagai struktur sekunder terekspos. Untuk ketahanan jangka panjang di area pesisir pantai (ISO 12944 kategori C4/C5), struktur WF wajib dilindungi sistem Duplex (Hot-Dip Galvanizing + Epoxy Top Coat), sedangkan di area pegunungan (C3) memadai dengan sistem pengecatan Epoxy Polyurethane berlapis.

Arsitektur Villa Tropical Modern menekankan batasan yang kabur antara area interior dan eksterior. Konsep ini membutuhkan bukaan lebar, atap overstek panjang, serta struktur terekspos (exposed steel) yang ramping namun kokoh.

Penggunaan rangka baja menjadi solusi teknis utama untuk merealisasikan desain ruang terbuka tanpa banyak sekat kolom beton masif. Namun, lokasi villa yang umumnya berada di area tropis ekstrem seperti pesisir pantai atau pegunungan tinggi memberikan tantangan korosi yang signifikan.

Pemilihan spesifikasi material yang tepat antara besi WF (Wide Flange) dan besi hollow galvanis, dikombinasikan dengan sistem proteksi korosi yang benar, menjadi penentu utama keamanan struktural dan efisiensi biaya perawatan jangka panjang.

Mengapa Rangka Baja Menjadi Pilihan Utama Arsitektur Villa Tropical Modern?

Rangka baja struktural adalah material konstruksi berbasis besi-karbon yang memiliki rasio kekuatan terhadap berat sangat tinggi. Material ini menggantikan peran kolom dan balok beton bertulang konvensional pada bangunan villa bernilai tinggi.

Arsitektur Modern Tropical membutuhkan struktur bangunan yang sanggup menahan beban atap bentang lebar dengan profil visual yang tetap tipis. Besi WF ( Wide Flange ) memfasilitasi kebutuhan ruang open-space hingga bentang 6–12 meter tanpa terhalang kolom tengah.

Selain itu, rangka baja memberikan fleksibilitas tinggi pada tapak villa yang memiliki kontur miring atau lereng pegunungan. Bobot struktur baja yang lebih ringan dibanding beton masif mengurangi beban aksial pada pondasi tapak (footplate) atau tiang pancang.

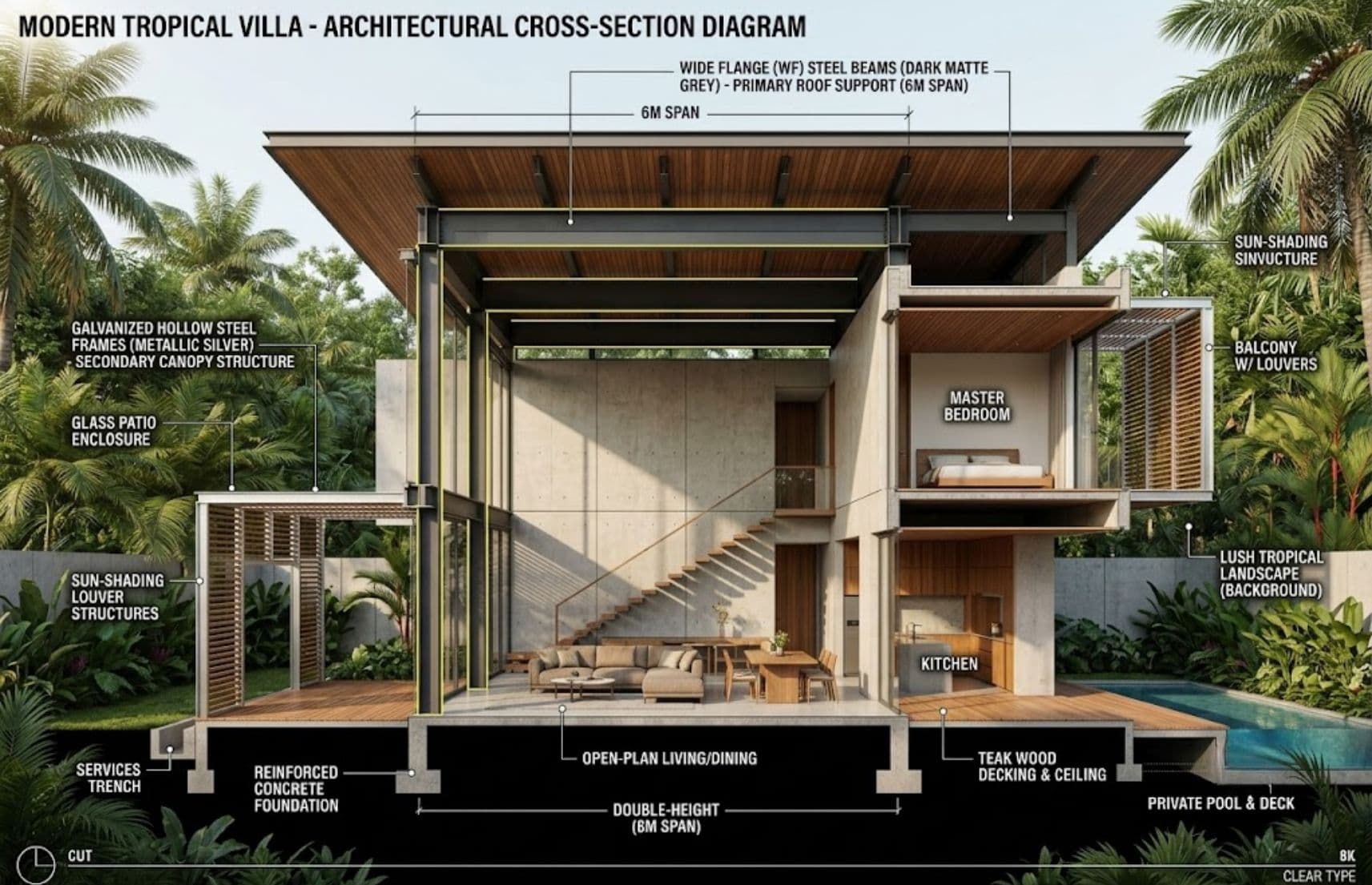

Peran Besi WF vs Besi Hollow dalam Struktur Villa

Setiap jenis profil baja memiliki karakteristik mekanis yang berbeda dan harus ditempatkan sesuai fungsi strukturalnya.

Perbandingan Struktur Utama vs Sekunder Rangka Baja Villa

Kategori Struktur	Jenis Profil Baja	Fungsi Utama pada Villa	Karakteristik Utama
Struktur Primer / Utama	Besi WF / H-Beam	Kolom utama, balok induk, dan struktur penopang bentang lebar (living room open-space)	Momen inersia tinggi, kapasitas beban maksimal, tahan gaya lentur & aksial
Struktur Sekunder	Besi Hollow Galvanis	Rangka kanopi, pergola, secondary skin, railing, dan dinding partisi	Ringan, estetis, tingkat presisi tinggi, serta tahan korosi untuk eksterior

1. Besi WF sebagai Struktur Primer

Besi WF adalah profil baja struktural terdistribusi dengan bentuk penampang H/I tak simetris yang memiliki flange (sayap) lebar. Flange adalah bagian horizontal besi WF yang menahan momen lentur utama, sedangkan web (badan) menahan gaya geser.

Besi WF sangat optimal digunakan untuk elemen struktur primer villa:

• Kolom Utama: Menahan beban aksial tekan dan gaya lateral angin atau gempa.
• Balok Induk (Main Beam): Menopang lantai mezzanine dan lantai atap bentang lebar.
• Konsol Overstek: Menopang tritisan atap lebar khas bangunan tropis.

2. Besi Hollow Galvanis sebagai Struktur Sekunder & Dekoratif

Besi hollow galvanis adalah pipa baja berpenampang kotak atau persegi panjang yang dilapisi seng (zinc). Lapisan zinc memberikan perlindungan katodik terhadap reaksi oksidasi udara lembap.

Besi hollow digunakan pada elemen non-struktural atau struktur sekunder:

• Rangka kanopi kaca transparan pada patio atau area kolam renang.
• Rangka secondary skin atau kisi-kisi peneduh matahari (sun shading).
• Rangka kisi-kisi pemisah ruangan (partisi) dan railing balkon.

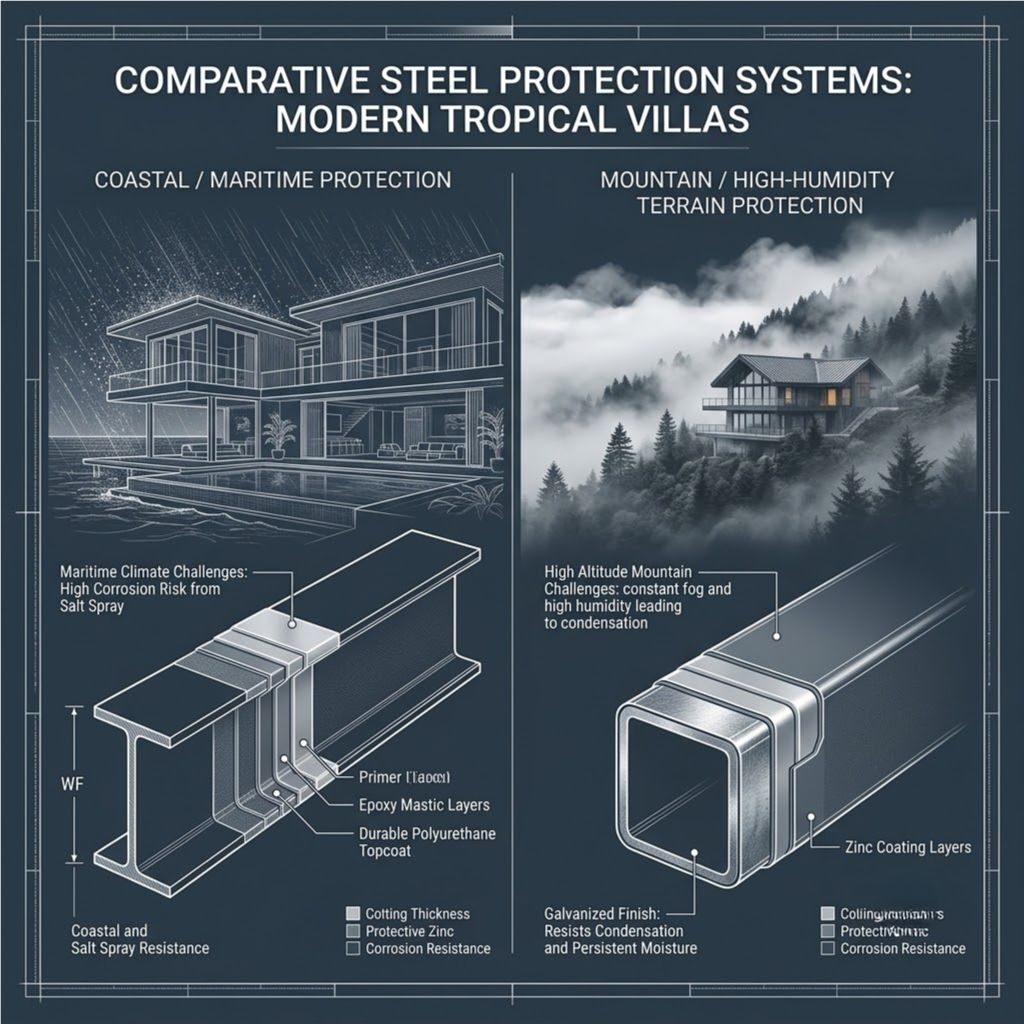

Evaluasi Ketahanan Korosi: Tantangan Area Pesisir vs Pegunungan

Tingkat laju korosi pada baja struktural sangat bergantung pada lingkungan atmosferik tempat villa dibangun. Standar internasional ISO 12944 membagi kategori korosivitas lingkungan menjadi beberapa tingkat.

Klasifikasi ISO 12944	Kondisi Lingkungan Atmosferik	Laju Korosi Baja Karbon (µm/tahun)	Contoh Lokasi Proyek Villa
Kategori C3 (Sedang)	Kelembapan tinggi, kondensasi berkala, kadar garam rendah	25 – 50 µm/tahun	Pegunungan Tinggi (Batu, Bedugul, Ubud)
Kategori C4 (Tinggi)	Pesisir dataran rendah, aerosol garam maritim sedang	50 – 80 µm/tahun	Pesisir Kota / Area Pantai Terbuka
Kategori C5 (Sangat Tinggi)	Pesisir pantai ekstrem, terpapar percikan air laut langsung	80 – 200 µm/tahun	Tebing Pesisir Pantai (Canggu, Uluwatu, Kuta Lombok)

Mikroklimat Pesisir Pantai (Kategori ISO 12944: C4 hingga C5)

Villa di area pesisir seperti Canggu (Bali), Kuta (Lombok), atau pesisir Pantai Selatan Jawa terpapar aerosol garam maritim (airborne chlorides). Garam mempercepat terbentuknya sel elektrolit pada permukaan baja.

Laju korosi baja karbon tanpa pelindung di area C5 dapat mencapai 80 hingga 200 mikron per tahun. Tanpa proteksi khusus, besi WF biasa akan mengalami degradasi struktur dalam waktu kurang dari 5 tahun.

Mikroklimat Pegunungan Tinggi (Kategori ISO 12944: C3)

Villa di area dataran tinggi seperti Batu (Jawa Timur) atau Bedugul (Bali) memiliki tantangan berupa kelembapan relatif (RH) yang konstan di atas 80% dan kondensasi embun berkala.

Meskipun kadar klorida rendah, genangan air mikro (micro-pooling) pada lipatan profil baja dapat memicu karat prematur jika sistem drainase dan pengecatan tidak sempurna.

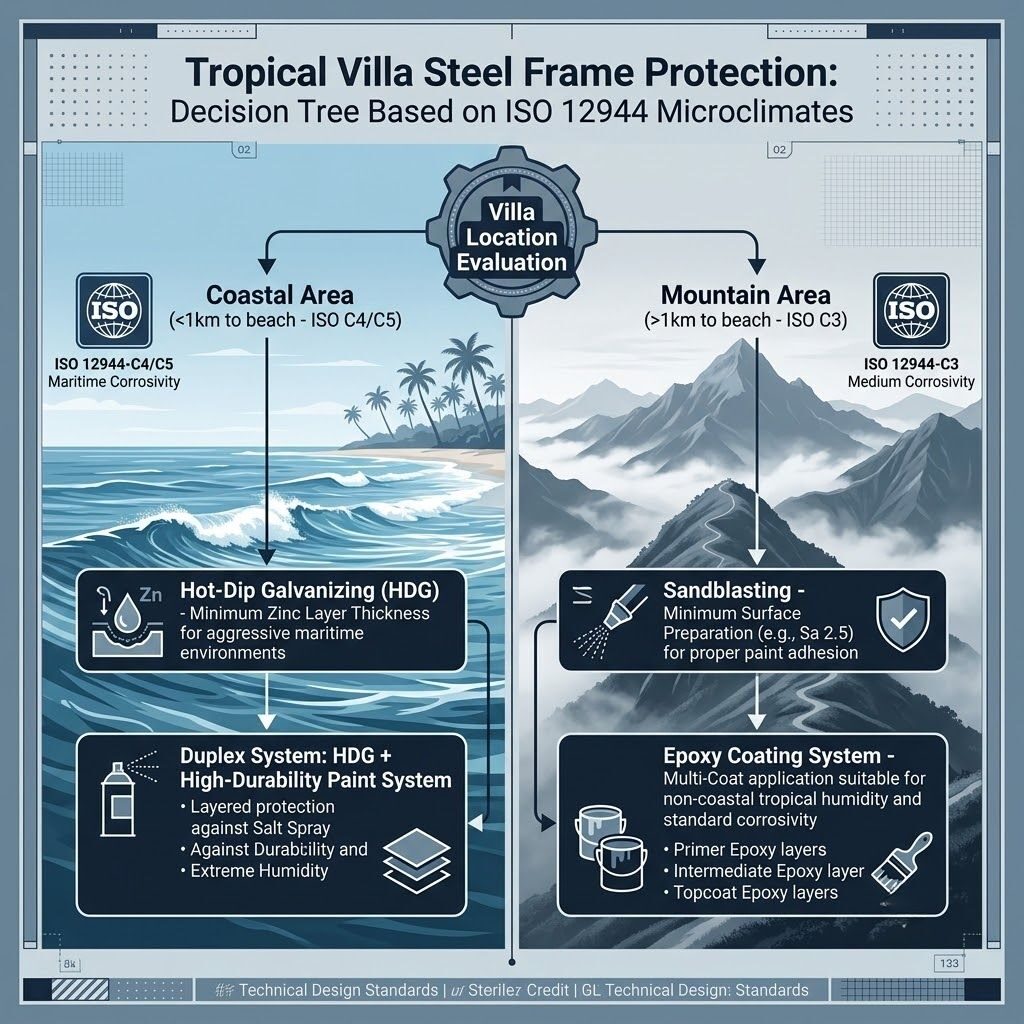

Framework Keputusan Proteksi Material Sesuai Mikroklimat

Untuk memastikan rangka baja villa bertahan puluhan tahun tanpa perawatan berat, gunakan panduan logika keputusan berikut saat menentukan spesifikasi proteksi material:

Tips Lapangan: Untuk rekomendasi lapisan proteksi area pesisir pantai, selalu gunakan Sistem Duplex kombinasi antara lapisan Hot-Dip Galvanizing (HDG) dengan sistem cat Epoxy Polyurethane. Kombinasi ini memberikan masa pakai hingga 1,5–2 kali lebih lama dibandingkan jika kedua sistem proteksi digunakan secara terpisah.

Setiap produk profil baja yang disalurkan melalui distributor terpercaya selalu menyertakan pengujian mutu standar. Setiap produk SMS Perkasa dapat dilengkapi Mill Certificate dan SNI compliance untuk memastikan komposisi kimia baja sesuai dengan standar ketahanan struktural yang diisyaratkan.

Worked Example: Kalkulasi Balok Utama WF untuk Ruang Keluarga Open-Space

Berikut adalah skenario perhitungan teknis sederhana untuk menentukan dimensi balok utama besi WF pada ruang keluarga villa tropis.

Skenario Proyek

• Aplikasi: Balok induk penopang atap dan dek kayu di atas area living room.
• Bentang Balok (L): 6,0 meter (tanpa kolom tengah).
• Beban Terdistribusi Merata (q): Beban mati atap + beban hidup angin/perawatan = 400 kg/m (setara 4 kN/m).

Langkah Perhitungan

1. Momen Lentur Maksimum (M_max):

M_max = (1/8) × q × L²

M_max = (1/8) × 4 kN/m × (6 m)² = 18 kNm

2. Kebutuhan Modulus Penampang Minimum (S_x): Menggunakan baja mutu BJ 37 (kekuatan luluh f_y = 240 MPa atau 24 kN/cm²), dengan faktor reduksi kekuatan φ = 0,9:

S_x (perlu) = M_max / (φ × f_y)

S_x (perlu) = 1.800 kNcm / (0,9 × 24 kN/cm²) = 83,33 cm³

3. Pemilihan Profil Baja: Berdasarkan tabel dimensi baja standar, evaluasi dilakukan pada profil WF 200x100x5,5×8 mm:

• Momen Inersia (I_x): 1.810 cm⁴
• Modulus Penampang (S_x): 181 cm³
• Berat Nominal: 21,3 kg/m

Kesimpulan Evaluasi: Nilai S_x profil (181 cm³) jauh lebih besar dibandingkan kebutuhan S_x perlu (83,33 cm³). Dengan demikian, profil WF 200×100 sangat aman terhadap bahaya tekuk lentur (flexural buckling).

4. Kebutuhan Total Material untuk Bentang 6m:

• Panjang balok: 6 meter
• Berat total balok: 6 m × 21,3 kg/m = 127,8 kg

Detail Teknis Lendutan: Untuk meminimalkan lendutan (deflection) visual pada struktur exposed steel villa, batasi nilai lendutan maksimum sebesar L / 360. Untuk bentang 6 m (600 cm), batasan lendutan izin maksimal adalah 600 cm / 360 = 1,66 cm.

Failure Mode: Kesalahan Detail Sambungan Las & Mitigasi Korosi Celah

Penggunaan rangka baja pada arsitektur villa sering mengalami kegagalan fungsi akibat kesalahan eksekusi lapangan. Memahami mode kegagalan ini sangat penting untuk menjaga integritas bangunan.

1. Rusaknya Lapisan Galvanis Akibat Pengelasan

Saat besi hollow galvanis disambung dengan las listrik (SMAW/GMAW), panas las melebihi 900ºC. Panas ini menguapkan lapisan zinc di sekitar area sambungan (Heat Affected Zone/HAZ).

Dampak: Area sambungan las kehilangan perlindungan katodik dan menjadi titik pertama munculnya karat dalam kurun waktu 3 hingga 6 bulan.

Mitigasi: Bersihkan terak las hingga bersih, lalu sapukan zinc-rich primer (dengan kandungan seng minimal 90% kering) pada area sambungan segera setelah area pengelasan dingin, sebelum dilanjutkan dengan pengecatan akhir.

2. Korosi Celah pada Profil Hollow Terekspos

Penggunaan besi hollow untuk elemen eksterior sering kali meninggalkan celah kecil pada sambungan yang tidak di-las penuh (full weld). Air hujan atau cairan kondensasi dapat merembes masuk ke dalam rongga dalam besi hollow.

Dampak: Karat berkembang dari bagian dalam (internal corrosion) tanpa terdeteksi dari luar hingga besi hollow keropos dan patah tiba-tiba.

Mitigasi: Tutup ujung pipa hollow menggunakan pelat tutup (cap plate) yang di-las rapat berkeliling. Buat lubang drainase mikro pada titik terendah struktur hollow jika berisiko mengumpulkan cairan kondensasi internal.

Catatan Penting: Informasi teknis dalam artikel ini bersifat panduan umum dan referensi edukasi. Untuk perhitungan struktural dan pemilihan material proyek aktual, konsultasikan dengan insinyur struktur berlisensi.

FAQ

Q: Apakah besi hollow galvanis cukup kuat untuk struktur utama villa 2 lantai? A: Besi hollow galvanis umumnya dirancang untuk struktur sekunder seperti kanopi, partisi, dan railing. Untuk struktur utama penopang beban lantai dua villa, lebih disarankan menggunakan profil baja struktural murni seperti besi WF atau H-Beam yang memiliki momen inersia dan ketebalan dinding lebih tinggi sesuai standar SNI 1729:2020.

Q: Bagaimana cara melindungi besi WF terekspos dari karat di daerah pesisir pantai? A: Untuk area pesisir dengan atmosferik klorida tinggi (ISO 12944 Kategori C4/C5), proteksi terbaik adalah Sistem Duplex. Sistem ini mengombinasikan pelapisan Hot-Dip Galvanizing (HDG) dengan ketebalan zinc minimal 85 mikron yang dilapisi kembali dengan primer epoxy dan top coat polyurethane tahan sinar UV.

Q: Berapa tebal besi hollow yang disarankan untuk rangka kanopi kaca villa? A: Untuk menahan beban mati kaca temper (tebal 10-12 mm) serta beban angin eksterior, gunakan besi hollow galvanis dengan dimensi minimum 50×100 mm dan ketebalan dinding tidak kurang dari 2,0 mm. Ketebalan ini mencegah lenturan berlebih yang dapat menyebabkan kaca retak.

Q: Apakah pengelasan pada besi hollow galvanis dapat merusak lapisan anti karatnya? A: Ya, suhu pengelasan yang melebihi 900°C akan menguapkan lapisan zinc di sekitar area sambungan. Untuk mengembalikannya, bersihkan terak las lalu aplikasikan zinc-rich primer (kandungan zinc min. 90%) sebelum melakukan pengecatan akhir.

Q: Dimana bisa mendapatkan besi WF dan hollow bersertifikat SNI di Surabaya? A: PT SMS Perkasa menyediakan 1.500+ varian produk baja bersertifikat SNI dan dilengkapi Mill Certificate, siap dikirim dari gudang di Surabaya dan Tangerang ke seluruh wilayah Indonesia dengan armada pengiriman berkapasitas 20 ton per trip.

Kesimpulan & Rekomendasi Teknis

Pemilihan rangka baja untuk arsitektur Villa Tropical Modern mensyaratkan keseimbangan antara ketahanan struktural, proteksi korosi mikroklimat, dan estetika exposed steel.

1. Pembagian Fungsi Profil: Gunakan Besi WF untuk struktur primer (kolom dan balok induk bentang lebar open-space) karena memiliki kapasitas momen inersia tinggi. Manfaatkan Besi Hollow Galvanis untuk elemen sekunder dan dekoratif (kanopi, pergola, secondary skin, dan railing) untuk fleksibilitas serta kemudahan fabrikasi.
2. Sistem Proteksi Korosi (ISO 12944):
   • Area Pesisir Pantai (Kategori C4/C5): Wajib menerapkan Sistem Duplex (Hot-Dip Galvanizing minimum 85 µm dikombinasikan dengan cat Epoxy Polyurethane) pada struktur WF, serta memilih besi hollow galvanis tebal minimal 2,0 mm dengan lapisan zinc chromate primer.
   • Area Pegunungan (Kategori C3): Cukup menggunakan sistem pengecatan Epoxy Primer (minimum 100 µm) berlapis Acrylic Polyurethane setelah proses sandblasting Sa 2.5.
3. Mitigasi Sambungan Lapangan: Area lasan (Heat Affected Zone) pada baja galvanis wajib diberi pelapisan ulang menggunakan zinc-rich primer (kandungan seng minimum 90%) untuk mencegah korosi celah dan kegagalan struktur prematur.
