Spesifikasi Baja WF 200: Ukuran Paling Laris untuk Rangka Pabrik

Menganalisis spesifikasi baja WF 200 adalah langkah krusial, mengingat material struktural ini paling banyak dicari oleh kontraktor karena menawarkan efisiensi tonase yang optimal untuk konstruksi rangka pabrik. Desain geometrinya dirancang khusus untuk memikul beban lentur vertikal yang tinggi tanpa membebani struktur fondasi secara berlebihan. Ketepatan dimensi material ini memegang peranan mutlak dalam keberhasilan implementasi portal frame di lapangan.

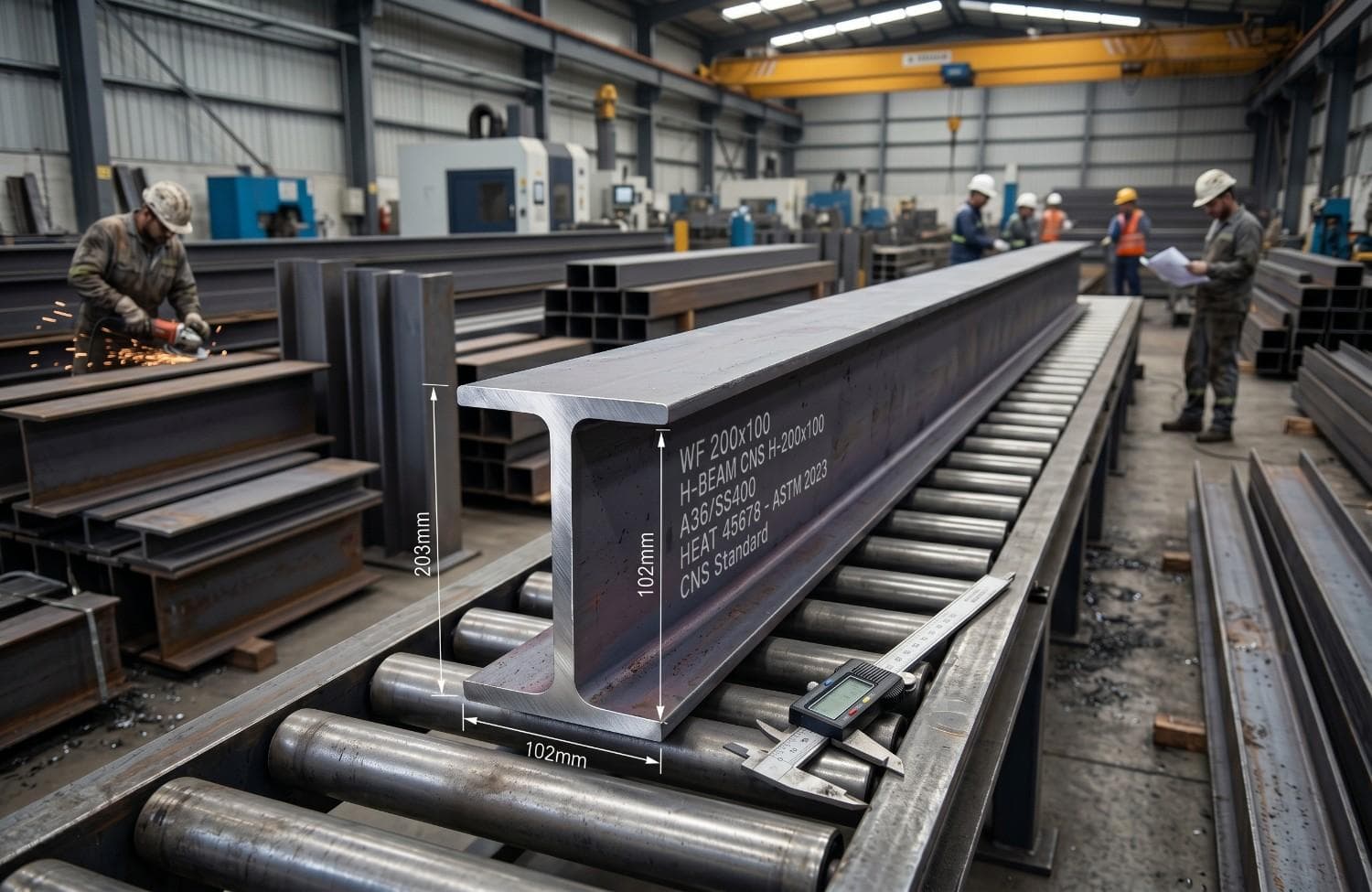

Tabel Spesifikasi Geometri dan Ukuran Baja WF 200 Standar SNI

Setiap batang baja profil Wide Flange wajib memenuhi regulasi geometris ketat guna menjamin kekuatan mekanis material . Pengukuran dimensi menggunakan jangka sorong kalibrasi di lapangan harus merujuk pada ketetapan nominal pabrikan .

Berikut adalah tabel spesifikasi geometris mekanis struktur untuk profil ukuran baja wf 200 berdasarkan standar SNI 03-0329-2002 :

Atribut Struktural	Dimensi Nominal	Satuan
Tinggi Profil (H)	200	mm
Lebar Sayap (B)	100	mm
Tebal Badan (t1)	5.5	mm
Tebal Sayap (t2)	8.0	mm
Radius Dudukan (r)	11.0	mm
Berat Nominal Per Meter	21.3	kg/m
Total Berat Per Batang (12 meter)	255.6	kg

Detail Teknis: Di pasar Indonesia, baja profil sering kali mengalami reduksi ketebalan akibat toleransi rolling pabrik. Pastikan site engineer melakukan verifikasi marking pabrikan (seperti cetakan timbul Krakatau Steel atau Gunung Garuda) untuk memastikan material tersebut bukan produk non-SNI yang berisiko menurunkan batas beban patah (yield strength) struktur .

Mengapa Berat Besi WF 200 Menjadi Kunci Efisiensi Tonnage Rangka Pabrik?

Rasio kekuatan terhadap berat (strength-to-weight ratio) menjadi alasan mendasar mengapa profil ini mendominasi komponen rafter atap pabrik ringan hingga menengah . Komponen rafter di tugaskan untuk menahan beban mati atap, beban angin, dan beban air hujan secara dinamis .

Worked Example: Perhitungan Beban Batang Tunggal

Apabila komponen konstruksi menggunakan bentang kuda-kuda sepanjang 12 meter, total berat besi WF 200 yang terpasang hanya mencapai 255,6 kg per lajur rangka.

Jika di bandingkan dengan profil yang lebih besar seperti WF 250 (berat 29,6 kg/m), penggunaan ukuran 200 mm mampu memangkas berat struktur sebesar:

Selisih Berat (ΔW) = (29,6 kg/m – 21,3 kg/m) x 12 m = 99,6 kg per lajur

Bagi proyek fabrikasi gudang berskala 2.000 m² dengan puluhan titik rigid portal, penghematan ini mereduksi pengadaan material hingga belasan ton. Efisiensi tersebut secara langsung menurunkan total budget pembelanjaan besi komponen tanpa mengorbankan faktor keamanan (safety factor) bangunan.

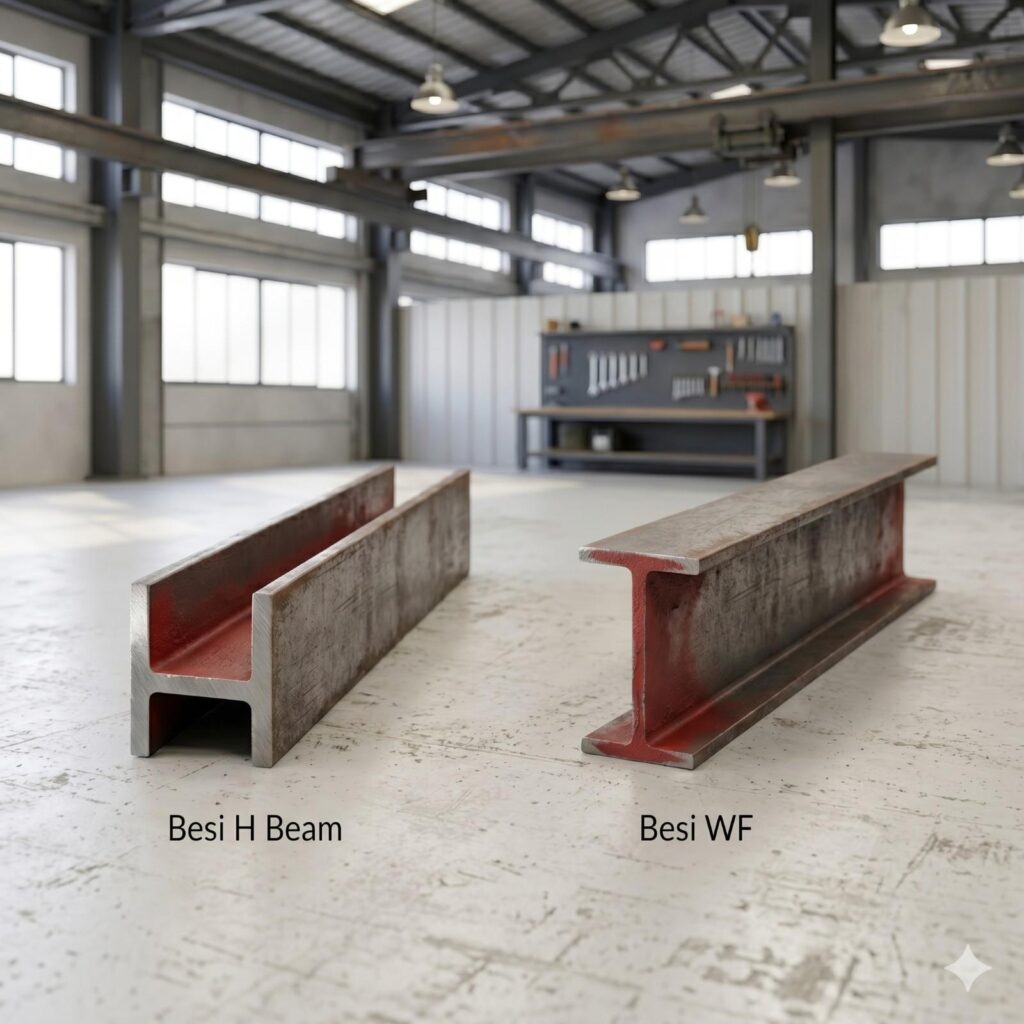

Analisis Teknis Struktural: Beda H-Beam dan WF untuk Komponen Portal Frame

Kesalahan fatal yang kerap di jumpai pada tahap perencanaan pengadaan adalah mencampuradukkan fungsi struktural antara profil WF dengan H-Beam . Meskipun sekilas tampak serupa dengan bentuk penampang menyerupai huruf “I” atau “H”, karakteristik performa mekanis keduanya terpaut jauh .

Prinsip dasar beda h beam dan wf terletak pada rasio perbandingan tinggi penampang (H) terhadap lebar sayap (B) . Profil H-Beam memiliki rasio geometri 1:1 (contoh: 200×200 mm), menjadikannya sangat kaku dan kokoh dalam menahan beban aksial tekan murni dari arah vertikal . Komponen struktural ini sangat ideal di khususkan untuk kolom utama bangunan bertingkat atau dudukan mesin berat .

Sebaliknya, profil WF 200 mengusung rasio dimensi 2:1 dengan lebar sayap hanya 100 mm . Konfigurasi ini menghasilkan momen inersia sumbu-X (Ix) yang jauh lebih tinggi daripada sumbu-Y (Iy). Hal tersebut membuat varian baja WF sangat andal memikul gaya lentur aksial (bending moment) yang bekerja tegak lurus terhadap badan profil.

Baca Juga: Tabel Berat, Ukuran, dan Spesifikasi Lengkap H Beam dan Baja WF

Matriks Keputusan Pemilihan Komponen (Portal Frame)

• IF komponen struktur dirancang sebagai kolom utama penahan beban vertikal gedung bertingkat ➔ THEN wajib menggunakan profil H-Beam untuk mencegah tekuk kolom .
• IF komponen struktur difungsikan sebagai rafter atap, balok pengikat (tie beam), atau balok lantai sekunder dengan bentang panjang ➔ THEN gunakan Baja WF 200 untuk menghemat tonase total struktur .

Mitigasi Kegagalan Struktur (Failure Mode) pada Pemasangan Rafter WF 200

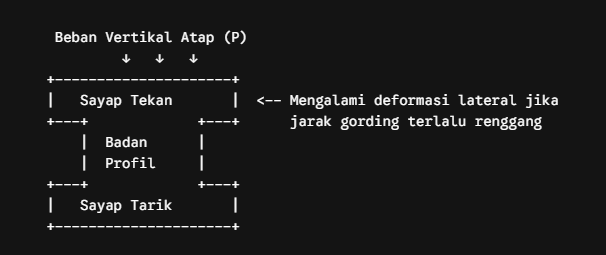

Kelemahan mekanis utama dari profil Wide Flange dengan sayap sempit adalah kerentanan terhadap fenomena Tekuk Torsi Lateral (Lateral Torsional Buckling) saat menerima beban puncak di area tengah bentang. Ketika sayap bagian atas mengalami tegangan tekan akibat momen lentur, sayap bawah yang tidak tertahan secara lateral dapat bergeser ke samping dan memelintir sumbu utama baja.

Guna mencegah mode kegagalan merusak ini, perencana struktur wajib menerapkan dua langkah pengaku mekanis di lapangan:

1. Pemasangan Gording yang Presisi: Batasi jarak lateral antar gording (purlin) maksimal 1.2 meter hingga 1.5 meter. Gording berfungsi ganda sebagai pengekang kontinu pada sayap tekan baja WF.
2. Aplikasi Stiffener Plate (Pelat Pengaku): Sediakan pelat pengaku baja setebal minimal 6 mm pada titik pembebanan terpusat, terutama di area sambungan lutut (knee joint) antara kolom utama dengan rafter .

Rekomendasi Logistik Pengiriman Baja WF 200 untuk Proyek B2B

Dimensi panjang standar baja profil di pasar Indonesia terikat pada ukuran tunggal, yakni 12 meter per batang . Karakteristik fisik material yang panjang dan kaku ini memunculkan tantangan tersendiri pada sirkulasi logistik serta tata letak penyimpanan di area site proyek.

Untuk menjamin keselamatan kerja armada dan ketepatan jadwal bongkar muat, manajemen pengadaan disarankan mengikuti regulasi operasional berikut :

• Spesifikasi Armada Angkutan: Gunakan jenis armada Truk Flatbed atau Trailer berkapasitas minimal 20 ton yang memiliki panjang sasis minimal 12 meter . Dilarang keras menggunakan armada beralas pendek dengan membiarkan ujung baja menggantung tanpa penopang, karena berisiko memicu deformasi permanen akibat kelenturan material selama perjalanan.
• Prosedur Handling Lapangan: Bongkar muat material wajib menggunakan fasilitas crane mobile atau forklift dengan kapasitas angkat yang sesuai . Pemanfaatan tali sling baja (wire rope) harus diposisikan seimbang pada dua titik tumpu utama (seperempat jarak dari ujung batang) guna menghindari risiko slip ataupun pembengkokan lokal pada sayap baja .
