Jangan Salah Beli! Ini Perbedaan Mutlak Spesifikasi H Beam vs Baja WF

Mengevaluasi perbedaan H Beam dan WF secara presisi adalah kewajiban mutlak bagi tim pengadaan material konstruksi. Kesalahan membedakan kedua baja profil ini menghasilkan kerugian ganda berupa penolakan material oleh insinyur struktur lapangan dan penundaan jadwal proyek. Secara mekanis, kedua material ini didesain dengan proporsi penampang yang sangat berbeda untuk menahan jenis gaya bangunan yang spesifik.

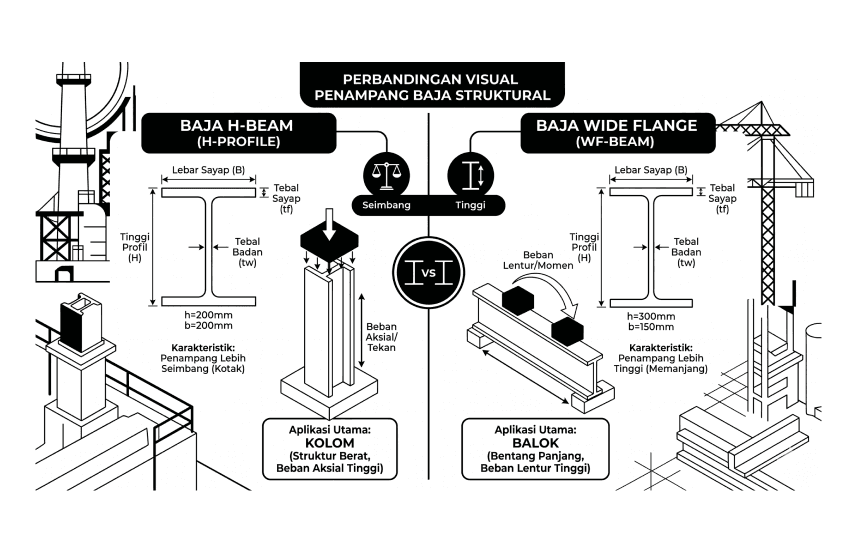

Anatomi Penampang: Perbedaan H Beam dan WF Secara Visual

Perbedaan paling absolut terletak pada rasio antara tinggi badan (web) dengan lebar sayap (flange). Besi H-Beam memiliki rasio penampang 1:1. Tinggi badan dan lebar sayap memiliki ukuran dimensi yang ekuivalen. Struktur dimensi ekuivalen ini membentuk penampang bujur sangkar solid yang menyerupai huruf H kapital.

Sebaliknya, profil baja WF didesain dengan rasio dimensi yang mendekati 2:1. Tinggi penampang web mencapai dua kali lipat lebih panjang daripada ukuran lebar sayapnya. Desain ini meregangkan profil secara vertikal membentuk huruf I kapital. Memahami perbedaan H Beam dan WF dari segi rasio ini membantu kontraktor mendistribusikan material ke titik struktur yang tepat.

Komparasi Massa: Analisis Berat Baja WF 200 dan H-Beam 200

Tim pengadaan sering melakukan kesalahan fatal dengan mengasumsikan kode ukuran nominal yang sama mewakili kapasitas struktural yang sama. Untuk membongkar asumsi ini, kita aplikasikan analisis pada ukuran profil 200. Perbedaan ketebalan antara kedua material ini menciptakan selisih tonase ekstrem.

Kita membedah spesifikasi ini berdasarkan data resmi dari tabel wf berstandar Badan Standardisasi Nasional (BSN) [Tautan Keluar: bsn.go.id]. Baja WF ukuran 200 memiliki nomenklatur spesifik IWF 200 x 100 x 5.5 x 8. Tinggi badan mencapai 200 mm, sedangkan lebar sayap hanya 100 mm. Berat wf 200 tercatat presisi di angka 21.3 kg/m. Satu batang standar 12 meter memiliki bobot total sekitar 256 kilogram.

Bandingkan angka tersebut dengan besi H-Beam 200. Nomenklatur resminya adalah H 200 x 200 x 8 x 12. Lebar sayap material ini mencapai 200 mm, dua kali lipat lebih lebar dari baja WF. Ketebalan badannya 8 mm dan sayapnya 12 mm. Berat aktual H-Beam 200 menembus angka 49.9 kg/m.

Detail Teknis: Berat baja wf yang hanya separuh dari bobot H-Beam membuktikan bahwa profil memanjang ini tidak memiliki luasan massa penampang yang cukup untuk berdiri sebagai kolom penyangga utama penahan gaya gravitasi.

Mengapa Substitusi H Beam dengan Baja Wide Flange Menjadi Bencana

Logika pemotongan biaya departemen pengadaan sering kali membentur realitas fisika struktural di lapangan. Departemen logistik melakukan pelanggaran konstruksi berat apabila mereka mengganti spesifikasi tiang H-Beam menjadi baja wide flange hanya karena alasan harga, tanpa meminta persetujuan tertulis dari konsultan perencana.

Mode Kegagalan Kolom (Kolaps Aksial): Besi H-Beam mendistribusikan momen inersia yang kuat di kedua sumbu (Ix dan Iy) berkat rasio 1:1 dan ukuran flange yang lebar. Insinyur struktur mengandalkan profil ini secara spesifik untuk menahan beban aksial (tekan), menjadikannya material absolut untuk kolom utama penyangga gedung.

Jika kontraktor memaksa penggantian material ini, sayap pendek pada baja WF otomatis gagal memberikan stabilitas lateral yang memadai. Saat menahan beban vertikal ekstrem dari lantai atas bangunan, struktur baja WF langsung kehilangan keseimbangan dan melengkung ke arah samping pada sumbu lemahnya. Fenomena tekuk (buckling) ini memicu runtuhnya seluruh kerangka struktur bangunan tanpa memberikan peringatan mekanis sama sekali. Insinyur menetapkan baja WF secara eksklusif sebagai spesifikasi wajib untuk balok horizontal yang bertugas menahan kelendutan lantai.

Kerangka Keputusan Pengadaan Material Baja untuk Purchasing

Untuk menjamin kelancaran logistik, pastikan Anda mencocokkan fungsi dengan daftar kebutuhan material. Apabila material ditanam memanjang melintasi ruangan sebagai balok atap penyangga lantai, spesifikasi tersebut dipastikan merujuk pada baja WF. Jika material berdiri tegak lurus menahan lantai di atasnya, itu adalah H-Beam.

Selalu konfirmasi ulang kebutuhan tonase aktual menggunakan data dari Tabel Baja WF SNI Lengkap Dan Terbaru sebelum menerbitkan formulir pesanan. Jika tim logistik Anda ingin memperdalam identifikasi komponen material secara detail, panduan pelengkap tersedia pada artikel Perbedaan Besi WF dan H Beam | Wajib Diketahui
