Mengenali Profil Baja : H Beam, WF, INP & UNP Untuk Konstruksi

Merencanakan sebuah konstruksi, baik itu kanopi rumah sederhana maupun jembatan megah, selalu bermuara pada satu pertanyaan krusial: material struktural apa yang paling tepat, kuat, dan efisien dari segi biaya? Keputusan ini adalah fondasi dari seluruh proyek Anda. Salah memilih material tidak hanya berisiko pada pembengkakan anggaran, tetapi juga dapat mengancam keselamatan dan durabilitas bangunan di masa depan. Artikel ini akan menjadi sumber informasi terpadu Anda, mengupas tuntas setiap jenis profil baja secara mendalam. Pembahasan ini akan membedah anatomi, karakteristik, aplikasi, hingga cara membaca tabel spesifikasi secara akurat. Tujuannya adalah memberdayakan Anda untuk mengambil keputusan berbasis data yang paling tepat untuk kebutuhan spesifik proyek Anda, memastikan setiap struktur yang dibangun berdiri di atas fondasi pengetahuan yang kokoh.

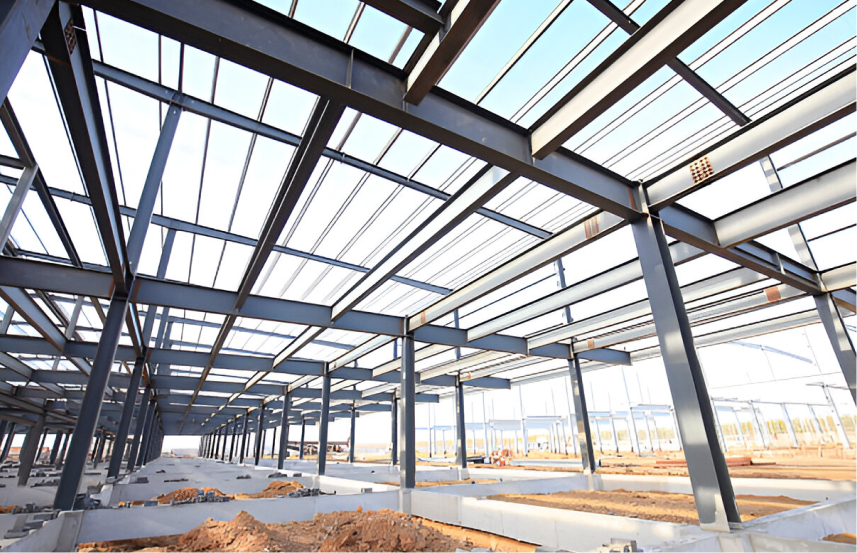

Apa Itu Baja Struktural?

Baja struktural dapat diibaratkan sebagai “tulang punggung” dalam dunia konstruksi modern. Secara definitif, ini adalah baja yang dibentuk atau difabrikasi secara spesifik untuk digunakan sebagai elemen penopang beban dalam bangunan, jembatan, menara, dan berbagai infrastruktur lainnya. Popularitasnya bukan tanpa alasan. Baja menawarkan kombinasi keunggulan yang sulit ditandingi material lain, terutama rasio kekuatan-terhadap-berat yang sangat tinggi. Artinya, untuk tingkat kekuatan yang sama, elemen baja bisa jauh lebih ringan dan ramping dibandingkan beton, memberikan fleksibilitas desain yang lebih luas. Selain itu, baja dikenal akan durabilitasnya, ketahanannya terhadap hama seperti rayap, dan merupakan material yang paling banyak didaur ulang di dunia, menjadikannya pilihan yang berkelanjutan.

Namun, kekuatan baja tidak dimanfaatkan secara mentah dalam bentuk bongkahan padat. Di sinilah konsep “profil” atau “penampang” menjadi sangat penting. Baja dibentuk menjadi profil-profil dengan penampang spesifik seperti huruf H, I, U, atau L untuk memaksimalkan efisiensinya dalam menahan jenis beban tertentu, baik itu tekan, tarik, maupun lentur.

Pembentukan profil ini adalah puncak dari rekayasa efisiensi yang berfokus pada distribusi massa. Bayangkan sebuah balok dengan penampang persegi padat. Ketika balok ini menahan beban lentur (misalnya, menjadi jembatan kecil), material di bagian paling atas dan paling bawah bekerja paling keras satu sisi mengalami tekanan (kompresi) dan sisi lainnya mengalami tarikan (tensi). Sementara itu, material di bagian tengah (sumbu netral) hampir tidak mengalami tegangan sama sekali. Menggunakan balok padat berarti ada banyak material di bagian tengah yang tidak bekerja secara efisien, menjadikannya berat dan mahal. Insinyur kemudian menemukan solusi cerdas: “membuang” material yang tidak efisien di bagian tengah dan memindahkannya ke tepi atas dan bawah, tempat material tersebut paling dibutuhkan. Hasil dari optimalisasi ini adalah bentuk ikonik seperti ‘I’ atau ‘H’. Bagian horizontal yang lebar di atas dan bawah, yang disebut flange, kini bertugas menahan sebagian besar tegangan lentur. Sementara itu, bagian vertikal tipis di tengah, yang disebut web, sudah cukup kuat untuk menahan gaya geser dan menjaga kedua flange tetap pada posisinya. Implikasinya sangat besar: profil baja menghasilkan kekuatan maksimal dengan berat (dan biaya) minimal. Ini bukanlah bentuk yang acak, melainkan sebuah solusi rekayasa canggih yang menjadi dasar dari semua konstruksi baja modern.

Anatomi Profil Baja: Membaca Bahasa Para Ahli Konstruksi

Untuk dapat memilih dan menggunakan profil baja dengan benar, penting untuk memahami anatomi dasarnya dan mampu membaca notasi standar yang digunakan dalam industri. Setiap profil, terutama yang berbentuk I dan H, memiliki dua komponen utama:

• Flange (Sayap): Ini adalah elemen horizontal yang terletak di bagian atas dan bawah profil. Fungsi utamanya adalah untuk menahan momen lentur (bending moment). Ketika sebuah balok melentur, satu flange akan menahan gaya tekan (kompresi) sementara flange lainnya menahan gaya tarik (tensi). Lebar dan tebal flange sangat menentukan kapasitas lentur sebuah profil.
• Web (Badan): Ini adalah elemen vertikal di tengah yang menghubungkan kedua flange. Fungsi utamanya adalah untuk menahan gaya geser (shear force) yang bekerja di sepanjang balok dan memberikan stabilitas agar flange tidak bergeser atau tekuk.

Memahami notasi ukuran adalah kunci untuk menerjemahkan spesifikasi teknis menjadi gambaran fisik. Sebagai contoh, ketika sebuah dokumen teknis atau katalog produk mencantumkan spesifikasi besi wf 200x100x5,5×8, ini bukanlah sekadar rangkaian angka acak. Notasi ini adalah cetak biru dari dimensi profil tersebut :

• 200 mm: Merujuk pada tinggi total profil (H), dari ujung flange atas hingga ujung flange bawah.
• 100 mm: Merujuk pada lebar flange (B).
• 5,5 mm: Merujuk pada tebal web (t1 atau tw​).
• 8 mm: Merujuk pada tebal flange (t2 atau tf​).

Selain dimensi, faktor krusial lainnya adalah standar mutu. Di Indonesia dan pasar global, produk baja sering mengacu pada standar seperti SNI (Standar Nasional Indonesia) dan JIS (Japanese Industrial Standards). Standar seperti JIS G 3101 – SS 400 atau SNI 07-7178-2006 memastikan bahwa profil baja telah diproduksi dan diuji untuk memenuhi persyaratan minimum terkait kekuatan luluh (yield strength), kekuatan tarik, dan toleransi dimensi. Memilih produk ber-SNI atau yang setara adalah jaminan bahwa material yang digunakan memiliki kualitas yang dapat dipertanggungjawabkan untuk keamanan struktur.

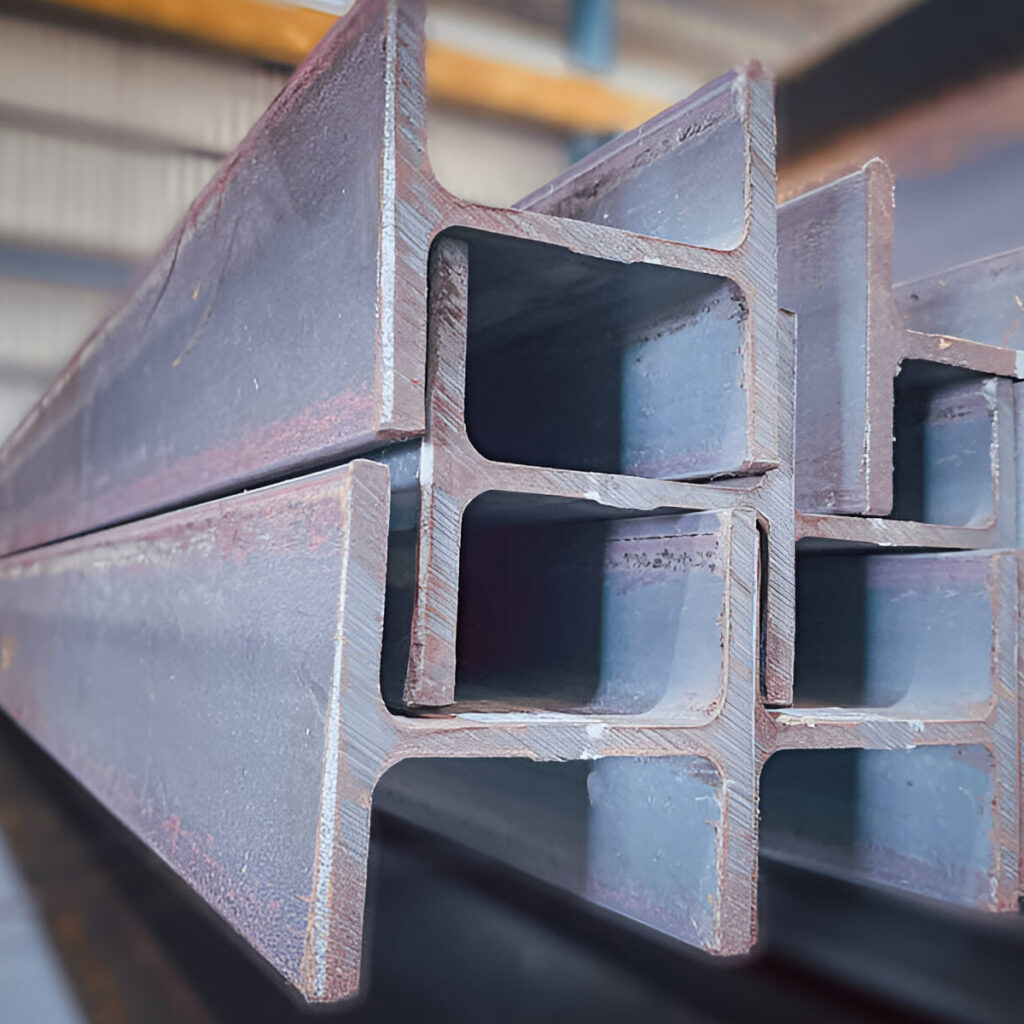

Profil Baja H-Beam: Si Raksasa Penopang Beban Vertikal

Profil H-Beam adalah salah satu jenis baja struktural yang paling mudah dikenali karena karakteristiknya yang khas. Secara visual, ciri utamanya adalah proporsi penampang yang cenderung simetris atau “kotak”, di mana dimensi tinggi (H) dan lebar flange (B) sering kali dibuat sama atau sangat berdekatan. Contoh umum di pasaran adalah ukuran 100×100 mm, 150×150 mm, atau 200×200 mm. Proporsi simetris inilah yang menjadi pembeda visual paling jelas antara H-Beam dan profil WF.

H-Beam umumnya diproduksi melalui proses canai panas (hot-rolled), di mana baja dipanaskan pada suhu tinggi sebelum dibentuk. Proses ini memastikan material memiliki struktur mikro yang homogen dan kuat. Produk H-Beam berkualitas tinggi harus memenuhi standar mutu yang ketat, seperti JIS G 3101 – SS 400 atau SNI 07-7178-2006, yang mengatur komposisi kimia dan properti mekanisnya.

Keunggulan utama H-Beam terletak pada geometrinya. Karena bentuknya yang simetris dan flange yang tebal, H-Beam memiliki kekuatan dan kekakuan yang hampir setara pada kedua sumbu utamanya (sumbu x-x dan y-y). Ini membuatnya sangat unggul dalam menahan beban tekan (compressive load) dan beban aksial (beban yang bekerja searah sumbu batang). Stabilitasnya yang tinggi membuatnya sangat tahan terhadap fenomena tekuk (buckling), yaitu kegagalan struktur akibat tekanan yang membuatnya melengkung ke samping.

Berkat keunggulannya dalam menahan beban tekan, H-Beam menjadi pilihan ideal untuk aplikasi-aplikasi yang menuntut kekuatan vertikal dan stabilitas tinggi, seperti:

• Kolom (Tiang): Sebagai penopang utama pada bangunan bertingkat, di mana beban dari seluruh lantai di atasnya ditransfer ke fondasi.
• Tiang Pancang (Piles): Digunakan sebagai fondasi dalam untuk mentransfer beban bangunan ke lapisan tanah yang keras dan stabil di bawah permukaan.
• Elemen Struktur Jembatan: Digunakan sebagai pilar atau komponen rangka utama yang menahan beban lalu lintas dan berat sendiri jembatan.

Kekuatan dan stabilitasnya yang superior menjadikan besi h pilihan utama untuk struktur-struktur masif. Untuk melihat detail spesifikasi dan ketersediaan, Anda dapat merujuk pada katalog h beam dari penyedia terpercaya.

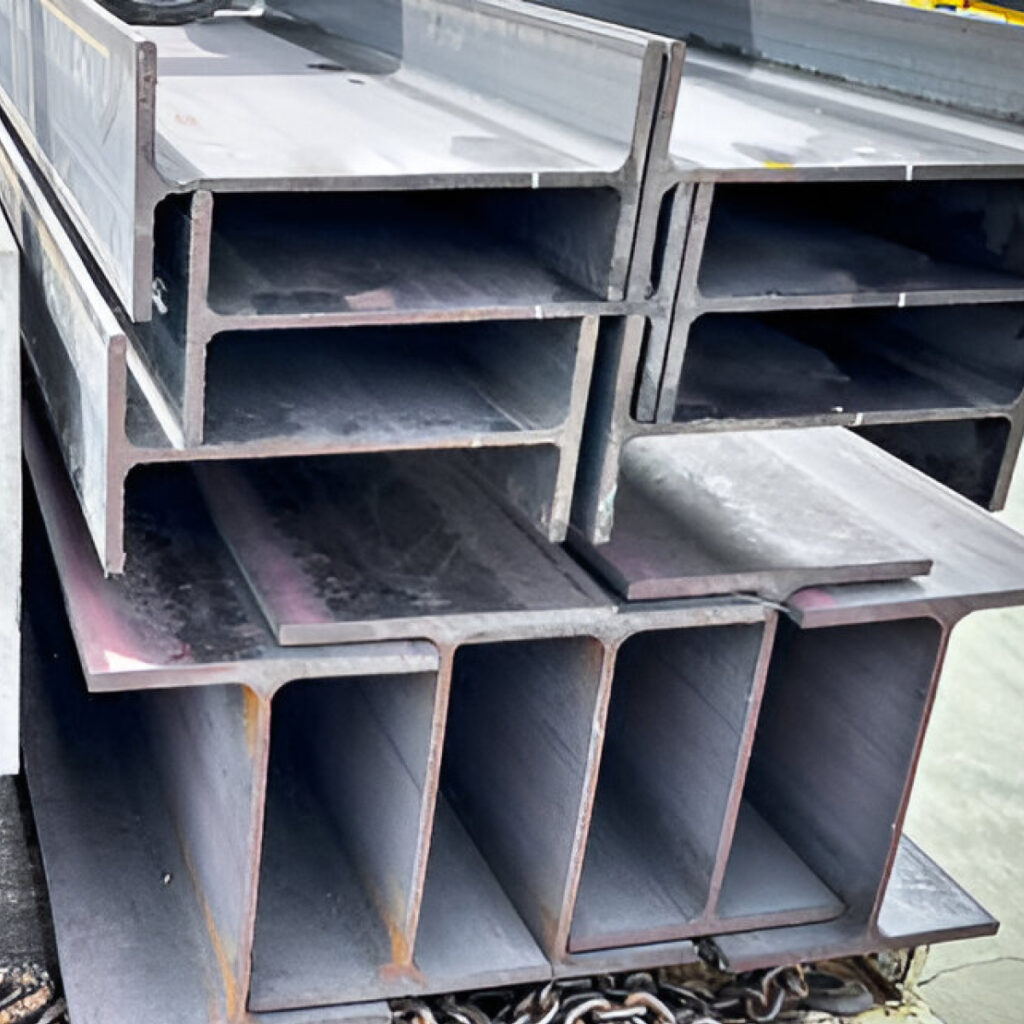

Profil Baja WF (Wide Flange): Balok Serbaguna Paling Populer

Profil Wide Flange, atau yang lebih dikenal dengan singkatan WF, adalah “kuda pacu” dalam dunia konstruksi baja. Sesuai dengan namanya, profil ini memiliki flange (sayap) yang lebar. Namun, yang membedakannya secara fundamental dari H-Beam adalah proporsinya yang tidak simetris. Pada profil WF, dimensi tinggi (H) umumnya jauh lebih besar daripada lebar flange-nya (B). Contohnya adalah ukuran populer seperti WF 200×100, WF 300×150, atau WF 400×200.

Perbedaan mendasar inilah yang menentukan peruntukannya. Desain profil WF secara spesifik dioptimalkan untuk menahan beban lentur (bending load) pada sumbu kuatnya (sumbu yang tegak lurus dengan web). Dengan menempatkan massa flange sejauh mungkin dari pusat profil, momen inersianya menjadi sangat besar, yang secara langsung berbanding lurus dengan kemampuannya menahan lenturan. Hal ini menjadikan WF sebagai pilihan material yang jauh lebih efisien dan ekonomis untuk digunakan sebagai elemen balok horizontal dibandingkan H-Beam.

Keunggulan utama dari profil WF adalah rasio kekuatan-terhadap-berat yang luar biasa dalam menahan lenturan. Ini berarti, untuk menopang beban yang sama pada bentang (jarak antar tumpuan) yang sama, sebuah balok WF sering kali memiliki berat yang lebih ringan dan consequently, harga yang lebih murah daripada balok H-Beam dengan kapasitas yang setara. Efisiensi material ini merupakan faktor penentu dalam banyak keputusan desain dan pengadaan.

Karena efisiensinya yang tinggi sebagai elemen pemikul beban lentur, profil WF menjadi andalan untuk berbagai aplikasi, terutama yang bersifat horizontal:

• Balok Lantai dan Atap: Sebagai struktur utama yang menopang pelat lantai beton atau dek atap.
• Rafter (Kuda-kuda Atap): Terutama untuk bangunan dengan bentang lebar seperti gudang, pabrik, atau hanggar, di mana dibutuhkan balok yang kuat namun ringan untuk menyeberangi jarak yang jauh tanpa banyak kolom penyangga.
• Struktur Kantilever: Seperti kanopi atau balkon, di mana balok hanya ditopang di satu sisi.

Karena efisiensi material dan kekuatannya dalam menahan lenturan, besi wf menjadi andalan para kontraktor sebagai elemen balok horizontal dalam hampir semua jenis konstruksi.

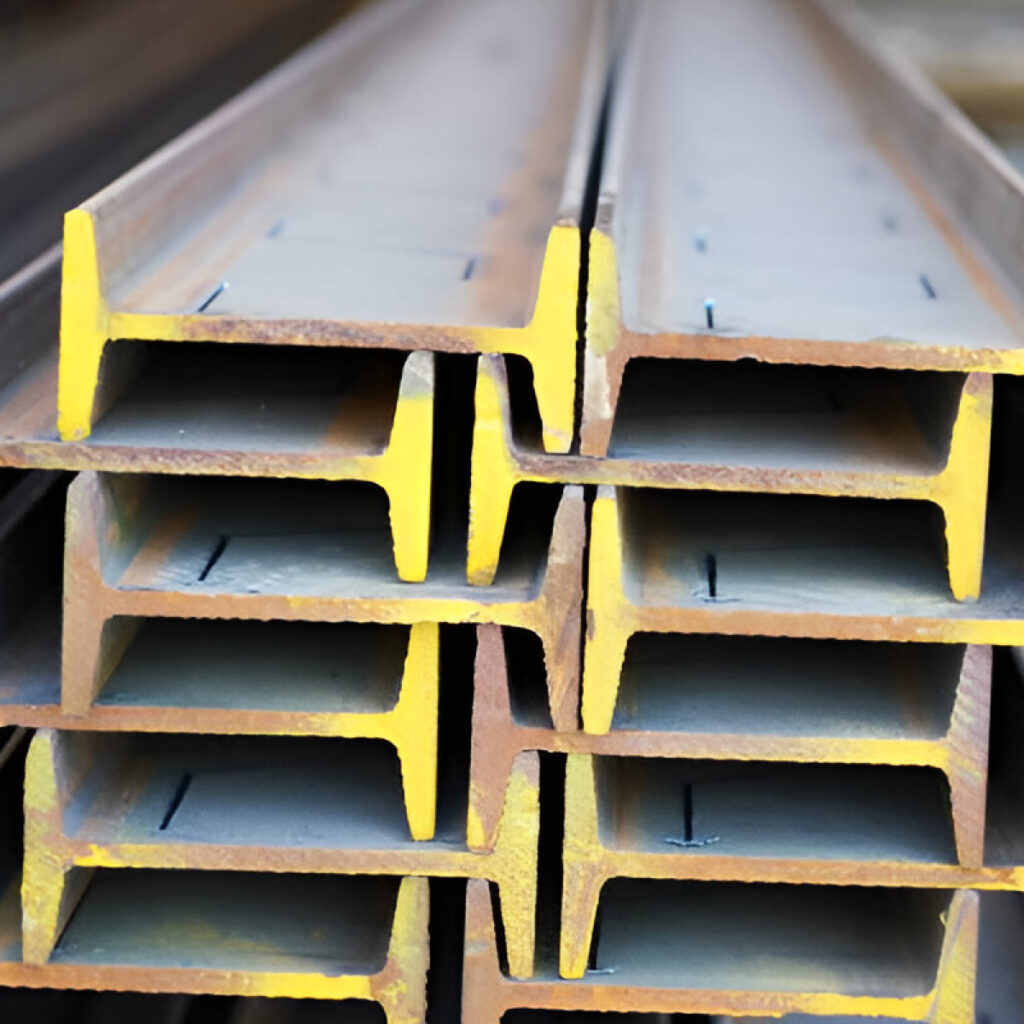

Profil Baja INP (I-Normalprofil): Balok ‘I’ Standar Klasik

Profil INP, atau I-Normalprofil, adalah salah satu bentuk profil I-beam standar Eropa yang telah lama digunakan dalam konstruksi. Ciri khas utama yang membedakannya dari profil WF modern adalah bagian dalam flange-nya yang memiliki kemiringan atau menirus (tapered), bukan permukaan datar dan sejajar. Jika dilihat dari penampangnya, ketebalan flange akan menipis dari pangkal (dekat web) ke ujungnya.

Perbedaan utama ini memiliki implikasi praktis. Permukaan flange yang menirus dapat membuat proses koneksi menggunakan baut menjadi sedikit lebih rumit dibandingkan dengan permukaan flange WF atau H-Beam yang rata. Seringkali dibutuhkan ring khusus (tapered washer) untuk memastikan kepala baut dan mur dapat menapak dengan sempurna pada permukaan yang miring.

Meskipun demikian, profil INP tetap merupakan balok yang efektif dan masih digunakan dalam berbagai aplikasi, terutama di mana standar Eropa menjadi acuan atau untuk proyek-proyek spesifik. Karena kekuatannya yang baik dalam menahan beban lentur, INP sering diaplikasikan sebagai:

• Balok pada Struktur Sekunder: Untuk menopang beban pada bentang yang tidak terlalu panjang, seperti pada struktur pendukung di area industri.
• Komponen Rangka Mesin: Digunakan sebagai sasis atau dudukan untuk mesin-mesin industri berat yang membutuhkan rangka kaku.
• Rel Gantry Crane Kecil atau Monorel: Bentuknya cocok untuk dijadikan jalur roda pada sistem pengangkat ringan di dalam pabrik atau bengkel.

Profil INP biasanya tersedia dalam panjang standar 6 meter untuk ukuran yang lebih kecil dan 12 meter untuk ukuran yang lebih besar.

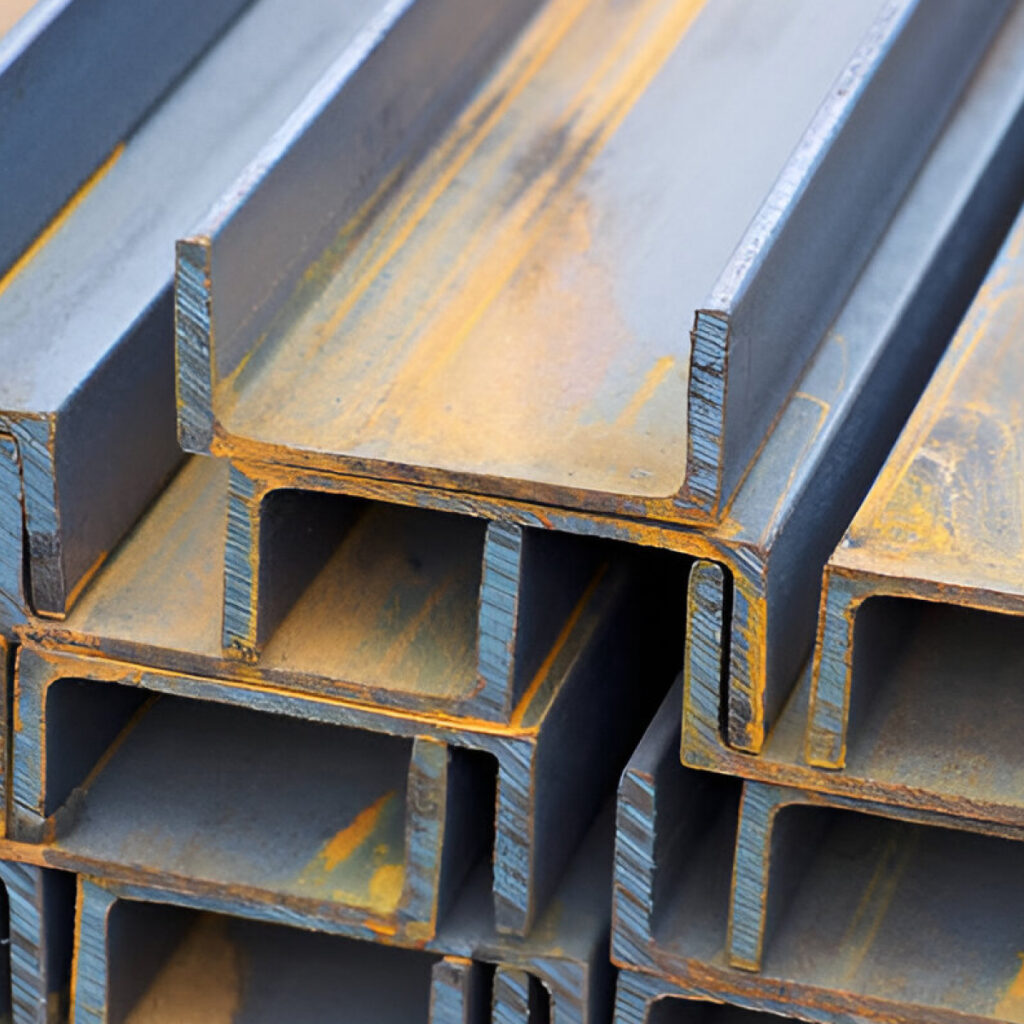

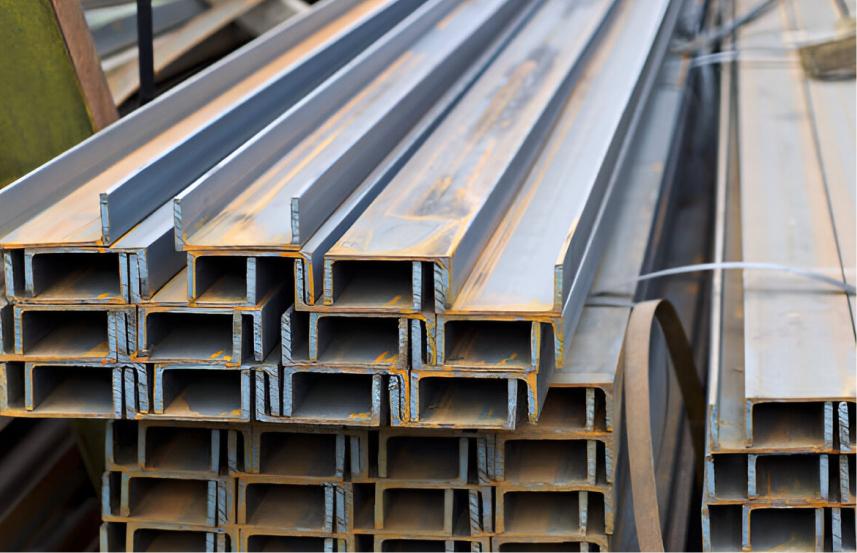

Profil Baja UNP (U-Normalprofil): Kanal ‘U’ yang Fleksibel dan Praktis

Profil UNP, yang juga dikenal luas sebagai Kanal U, U-Channel, atau C-Channel, memiliki bentuk penampang yang khas menyerupai huruf ‘U’ atau ‘C’. Profil ini terdiri dari satu bagian vertikal (web) dan dua flange horizontal yang keduanya berada di sisi yang sama. Bentuk unik ini memberikan serangkaian keunggulan dan keterbatasan yang mendefinisikan aplikasinya.

Keunggulan utamanya adalah kemudahan dalam pemasangan dan koneksi. Karena memiliki satu sisi belakang yang rata (web), profil UNP sangat mudah untuk dibaut atau dilas ke permukaan datar lainnya, seperti pada kolom atau rafter utama. Hal ini membuatnya sangat praktis dan mempercepat proses fabrikasi. Profil ini sangat kuat dalam menahan beban yang bekerja tegak lurus terhadap web-nya. Namun, di sisi lain, bentuknya yang asimetris dan “terbuka” membuatnya memiliki kelemahan signifikan: ia sangat rentan terhadap torsi atau puntir. Oleh karena itu, UNP tidak cocok untuk digunakan sebagai kolom utama yang berdiri sendiri atau sebagai balok yang menahan beban tidak merata yang dapat menyebabkan puntiran.

Pemilihan antara profil “terbuka” seperti UNP dan profil “tertutup” (seperti pipa atau hollow) atau “simetris” (seperti WF dan H-Beam) merupakan sebuah keputusan desain fundamental. Ini adalah pertukaran antara kemudahan fabrikasi dan stabilitas torsi. Profil UNP yang terbuka menawarkan kemudahan fabrikasi yang luar biasa, menghemat waktu dan biaya tenaga kerja di lapangan. Namun, bentuk ini menyebabkan pusat gesernya tidak berhimpit dengan pusat gravitasinya, yang menjadi akar dari kelemahannya terhadap torsi. Sebaliknya, profil tertutup seperti hollow (RHS/SHS) sangat kaku terhadap torsi, tetapi proses penyambungannya jauh lebih kompleks dan mahal. Dengan demikian, penggunaan UNP untuk aplikasi seperti purlin atap bukanlah karena ia profil “terbaik” secara absolut, melainkan karena ia menawarkan kombinasi optimal antara kekuatan lentur yang memadai, biaya rendah, dan kemudahan instalasi yang tak tertandingi untuk fungsi spesifik tersebut.

Berkat karakteristik ini, UNP menjadi material yang sangat ideal untuk aplikasi berikut:

• Purlin (Gording): Sebagai balok-balok horizontal kecil yang dipasang di atas rafter utama untuk menopang penutup atap (seperti spandek atau genteng metal).
• Girts: Mirip dengan purlin, tetapi dipasang secara horizontal pada kolom dinding untuk menopang material penutup dinding (cladding).
• Rangka Tangga: Sering digunakan sebagai “ibu tangga” atau struktur utama yang menopang anak tangga.
• Sasis Kendaraan Komersial: Digunakan sebagai rangka utama pada truk, trailer, dan kendaraan berat lainnya karena kekuatannya yang baik dan kemudahan dalam perakitan.

Untuk mengetahui tabel Spesifikasi dan Berat Besi UNP Anda bisa langsung cek di website SMS Perkasa sekarang juga.

Panduan Praktis: Cara Memilih Profil Baja yang Tepat untuk Proyek Anda

Setelah memahami karakteristik masing-masing profil, langkah selanjutnya adalah mensintesis pengetahuan tersebut menjadi sebuah kerangka kerja pengambilan keputusan yang praktis. Memilih profil baja yang tepat adalah proses yang menyeimbangkan antara kebutuhan teknis, kemudahan pelaksanaan, dan efisiensi biaya. Berikut adalah panduan langkah-demi-langkah untuk membantu proses tersebut.

Langkah 1: Identifikasi Fungsi & Jenis Beban Pertanyaan pertama yang harus dijawab adalah: Apa fungsi elemen struktural ini?

• Sebagai Kolom: Apakah ia akan menahan beban tekan secara dominan? Jika ya, stabilitas terhadap tekuk adalah prioritas. H-Beam adalah kandidat utama.
• Sebagai Balok: Apakah ia akan menahan beban lentur di sepanjang bentangnya? Jika ya, efisiensi dalam menahan lenturan adalah kuncinya. Profil WF adalah pilihan yang paling umum dan efisien.
• Sebagai Elemen Sekunder: Apakah fungsinya sebagai purlin, girt, atau rangka pendukung? Di sini, kemudahan koneksi dan biaya seringkali lebih penting. UNP menjadi pilihan yang sangat praktis.

Langkah 2: Pertimbangkan Bentang & Dimensi Struktur Panjang bentang (jarak antar tumpuan) sangat memengaruhi pemilihan profil.

• Bentang Panjang: Membutuhkan profil dengan kekakuan tinggi untuk mencegah lendutan yang berlebihan. Profil dengan tinggi atau kedalaman yang lebih besar (seperti WF atau H-Beam seri besar) lebih efektif.
• Bentang Pendek: Untuk beban yang lebih ringan dan jarak yang pendek, profil yang lebih kecil dan ekonomis seperti INP atau UNP bisa menjadi pilihan yang memadai.

Langkah 3: Evaluasi Kemudahan Fabrikasi, Biaya & Ketersediaan Pikirkan tentang bagaimana elemen-elemen ini akan disambung dan berapa total biayanya.

• Kemudahan Sambungan: Permukaan flange yang rata dan paralel pada WF dan H-Beam sangat memudahkan proses fabrikasi dan perakitan dengan baut, mengurangi kebutuhan akan komponen khusus dan mempercepat waktu kerja. Sebaliknya, flange miring pada INP memerlukan perhatian lebih dan komponen tambahan seperti tapered washer.
• Analisis Biaya Holistik: Jangan hanya membandingkan harga per kilogram. Profil yang lebih ringan (seperti WF) mungkin lebih mahal per kg, tetapi karena total berat yang dibutuhkan lebih sedikit, biaya material keseluruhannya bisa menjadi lebih rendah. Pertimbangkan juga biaya fabrikasi dan pemasangan.
• Ketersediaan Lokal: Pastikan profil dan ukuran yang dipilih tersedia di pemasok lokal Anda. Memilih profil yang eksotis atau sulit didapat dapat menyebabkan penundaan proyek dan biaya pengiriman yang tinggi.

Langkah 4: Selalu Konsultasikan dengan Ahli Profesional Penting untuk diingat bahwa panduan ini bertujuan untuk edukasi dan pengambilan keputusan awal. Untuk setiap struktur yang bersifat kritis dan menyangkut keselamatan, keputusan akhir mengenai jenis, ukuran, dan spesifikasi profil baja harus selalu dihitung dan divalidasi oleh insinyur sipil atau insinyur struktural yang berkualifikasi.

Kesimpulan

Dari pembahasan mendalam kita, jelas bahwa setiap profil baja memiliki DNA dan peruntukannya sendiri. H-Beam adalah raja untuk beban vertikal dan tekan, menawarkan stabilitas tak tertandingi sebagai kolom dan tiang pancang. Besi wf adalah juara efisiensi untuk beban lentur, menjadikannya balok pilihan untuk hampir semua aplikasi horizontal. INP hadir sebagai alternatif balok klasik dengan karakteristiknya yang unik, sementara UNP menawarkan fleksibilitas dan kemudahan instalasi yang tak tertandingi untuk struktur sekunder seperti purlin dan rangka tangga. Memahami karakteristik unik ini adalah langkah pertama menuju desain yang aman, efisien, dan ekonomis.

Pada akhirnya, memilih profil baja yang benar bukanlah sekadar transaksi pembelian material. Ini adalah sebuah keputusan rekayasa fundamental, sebuah investasi cerdas yang akan menentukan kekuatan, keamanan, dan umur panjang dari mahakarya konstruksi Anda, baik itu sebuah hunian pribadi yang nyaman maupun sebuah infrastruktur publik yang megah. Pengetahuan yang tepat memberdayakan keputusan yang lebih baik, yang pada gilirannya akan menghasilkan struktur yang kokoh dan andal untuk generasi mendatang. Sudah yakin dengan pilihan Anda? Jelajahi katalog lengkap produk baja struktural kami untuk melihat spesifikasi detail dan melakukan pemesanan
