Cara Memilih Pipa Baja untuk Sistem Hydrant Gedung

Integritas sistem proteksi kebakaran gedung bergantung mutlak pada spesifikasi infrastruktur pipa baja. Kegagalan material saat menghadapi tekanan hidrostatik ekstrem berakibat fatal. Kontraktor Mekanikal, Elektrikal, dan Plumbing (MEP) wajib menyelaraskan kalkulasi hidrolika dengan karakteristik fisik material untuk memastikan setiap meter pipa lolos inspeksi komisioning.

Untuk menjamin kepatuhan dan keandalan jangka panjang tersebut, tahapan pemilihan material menuntut analisis rekayasa yang terstruktur. Pembahasan teknis ini akan memandu Anda membedah empat pilar pengambilan keputusan: arsitektur regulasi yang berlaku (SNI & NFPA), komparasi ketahanan metalurgi antar spesifikasi baja, efisiensi dimensi penampang dinding pipa, hingga langkah mitigasi terhadap patologi korosi mikrobiologis. Melalui pendekatan sistematis ini, Anda dapat merancang jalur distribusi fluida bertekanan tinggi yang bebas dari titik rawan kegagalan.

Arsitektur Regulasi: Standar Nasional Indonesia (SNI) dan NFPA

Standardisasi teknis perpipaan hydrant mengadopsi SNI untuk dimensi pasokan fluida, dan NFPA untuk parameter spesifikasi komponen instalasi.

Kewajiban Pasokan Air (SNI 03-1735-2000)

Jaringan instalasi hydrant wajib menyalurkan debit minimum 2400 liter per menit dengan tekanan kerja 3.5 bar pada outlet nosel selama 45 menit tanpa interupsi. Gedung dengan elevasi melebihi 10 meter wajib menyediakan akses perkerasan selebar 6 meter yang menahan beban statis armada 44 ton.

Sistem Pipa Tegak dan Hierarki NFPA 14

SNI 03-1745-2000 mendikte gedung >24 meter wajib memasang sistem pipa tegak bertekanan konstan. NFPA 14 membagi kelas berdasarkan diameter slang:

• Kelas I (Profesional): Katup 2.5 inci (65 mm), tekanan residual 100 psi (6.9 bar), pasokan dasar 500 GPM.
• Kelas II (Penghuni Terlatih): Katup 1.5 inci (40 mm), tekanan residual 65 psi (4.5 bar), kapasitas hantar 100 GPM.

Analisis Spesifikasi Metalurgi: Pipa Baja ASTM A53 vs ASTM A106

ASTM A53 Grade B dan ASTM A106 Grade B menetapkan kekuatan tarik minimum 60,000 psi dan kekuatan luluh 35,000 psi. Perbedaan absolut keduanya terletak pada elemen deoksidasi Silikon (Si).

Elemen Kimia	Simbol	ASTM A53 Grade B (%)	ASTM A106 Grade B (%)
Karbon Maksimal	C	0.30	0.30
Mangan	Mn	1.20	0.29 – 1.06
Silikon Minimal	Si	Tidak Dikontrol	0.10

ASTM A106 mewajibkan kandungan Silikon minimal 0.10% untuk membersihkan oksigen bebas (killed steel). Baja homogen ini stabil menahan tekanan pada temperatur operasional hingga 454°C (850°F). Pipa ASTM A53 tanpa kontrol silikon berisiko mengalami deformasi regangan panas.

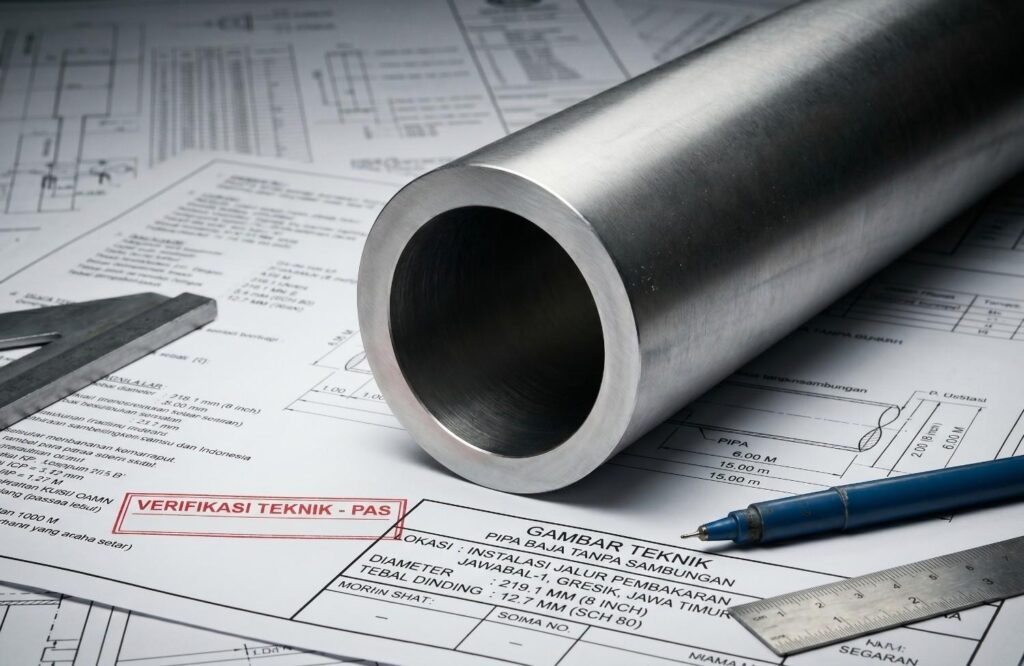

Pemahaman perbedaan fundamental pipa welded vs seamless juga krusial. ASTM A106 wajib diproduksi melalui metode seamless tanpa kampuh las. Sementara itu, ASTM A53 Grade B Tipe E diproduksi via Electric Resistance Welded (ERW) yang kampuh lasnya wajib melalui proses perlakuan panas minimal 540°C.

Baca Juga: Panduan Lengkap Besi Pipa: Perbedaan Pipa Hitam, Galvanis, dan Seamless

Geometri Dinding Tabung: Schedule 10 vs Schedule 40

Tabel komparasi membedah dimensi pipa metrik berdasarkan Nominal Pipe Size (NPS) :

NPS	Outside Diameter (OD)	Ketebalan Sch 10	Ketebalan Sch 40
3 inci (80 mm)	88.9 mm	3.05 mm	5.49 mm
4 inci (100 mm)	114.3 mm	3.05 mm	6.02 mm

Pipa NPS 4 inci Schedule 40 (Standard Weight) memiliki ketebalan 6.02 mm. Pada ukuran yang sama, Schedule 10 (Lightwall) memiliki ketebalan 3.05 mm. Karena diameter eksterior konstan, dinding tipis Schedule 10 mendongkrak dimensi internal, menurunkan hambatan gesek mekanis dan beban Total Dynamic Head (TDH) pompa.

Integritas Sambungan: Roll Grooved vs Threaded

Metode ulir (threaded) mengelupas lapisan terluar baja. Kontraktor wajib menggunakan Schedule 40 karena pembuatan ulir pada dinding Schedule 10 (3 mm) diharamkan secara teknis dan memicu retak lelah seketika.

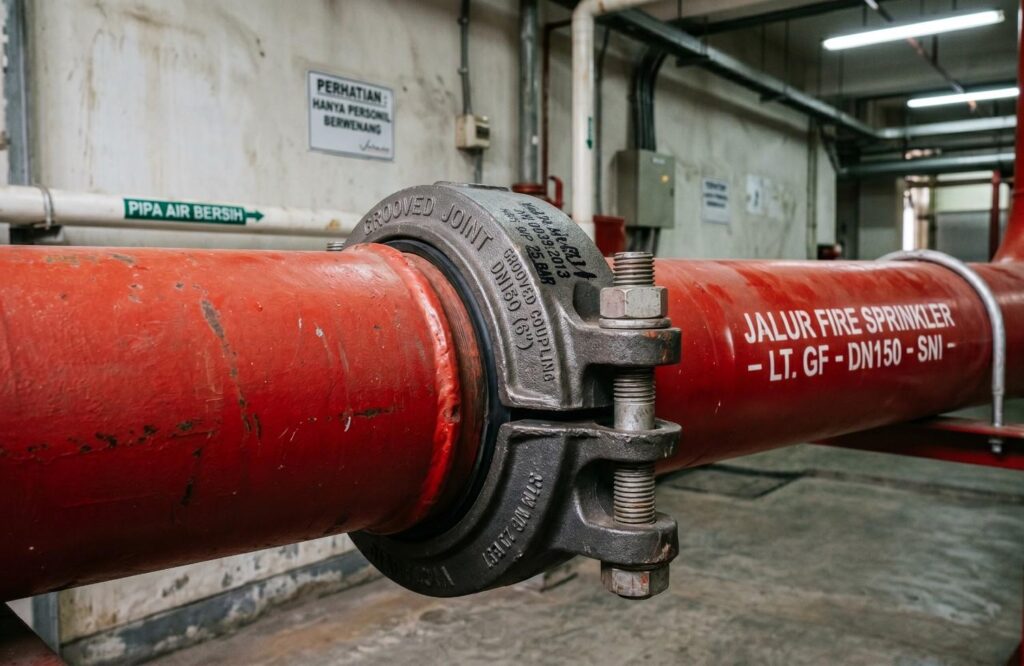

Solusi absolut untuk Schedule 10 adalah roll grooved couplings. Mesin roll groover mencetak lekukan tanpa memotong sisa logam, mengamankan 100% ketebalan dinding dan mentolerir defleksi pergerakan tektonik.

Kalkulasi Kerugian Gesek: Formula Hazen-Williams

Formula mekanika kerugian hambatan tekanan dikonfigurasi melalui persamaan:

Nilai kekasaran konstan Hazen-Williams C=120 wajib digunakan untuk perpipaan baja baru. Perhitungan turbulensi menggunakan ekuivalensi panjang; contohnya, belokan 90 derajat kaliber 4 inci menyumbangkan hambatan setara penambahan pipa lurus sepanjang 3 meter.

Patologi Korosi Metalurgi (MIC & Tuberkulasi)

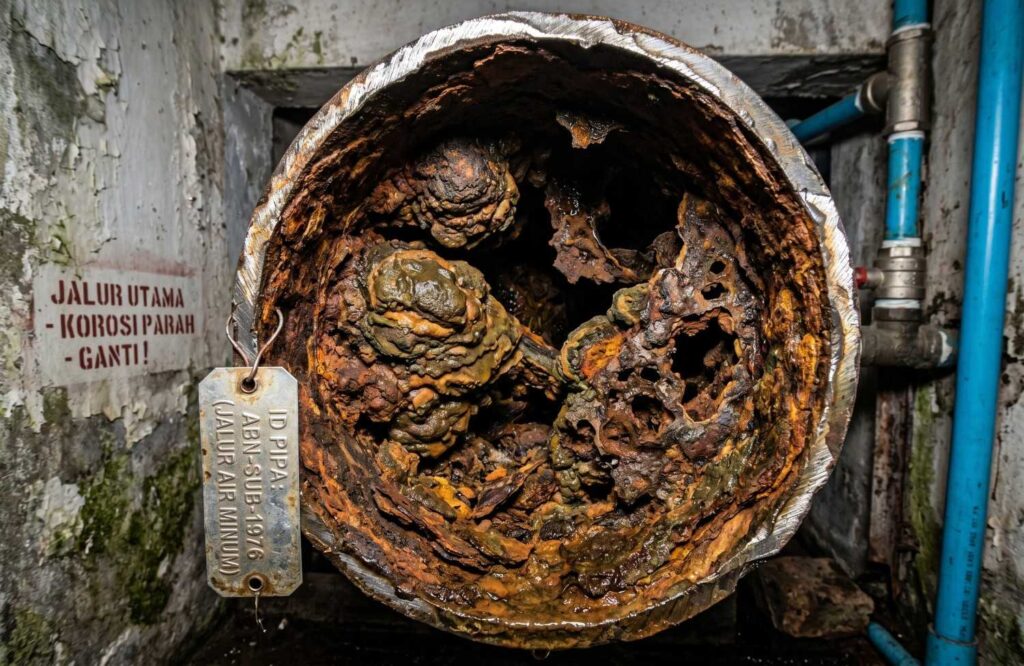

Microbiologically Influenced Corrosion (MIC) adalah ancaman biokimia tersembunyi. Air stagnan memicu dominasi Sulfate-Reducing Bacteria (SRB) anaerob yang mengubah ion sulfat menjadi senyawa asam dan membentuk tumpukan tuberkel oksida. Tumor besi ini mencekik radius pipa dan menekan C-Factor secara ekstrem dari 120 menjadi 90.

Pada pipa ERW, tegangan panas residu las memicu anoda galvanik, menyebabkan korosi pencukuran lambung tajam (knife-edge corrosion) yang membelah badan baja seketika.

Kerangka Keputusan (Decision Framework) Material

• Tekanan >300 psi (Gedung Supertinggi): Wajib mengeksekusi pipa Seamless ASTM A106 Grade B.
• Area Plafon Sempit (Hotel): Penggunaan sistem ulir (threaded) konvensional masih relevan. Gunakan baja kelas Schedule 40 ASTM A53 Tipe E.
• Bentang Terbuka (Pabrik): Optimalkan jaringan dengan pipa Schedule 10 tersambung Roll Grooved. Perhatikan manfaat pipa hitam untuk utilitas utama dan rancang dukungan struktural menggunakan ukuran besi hollow yang presisi.

Pengadaan logistik baja nasional B2B dari SMS Perkasa mengamankan toleransi dimensi wajib (ketebalan minus maksimal 12.5% MTC). Armada antar 20 ton/trip mengamankan efisiensi perakitan logistik kontraktor tanpa penundaan.

Spesifikasi Visual NFPA 291

Kapasitas suplai air di lapangan diidentifikasi instan via warna cat bonnet pilar hidran :

• Merah: Debit lemah < 500 GPM.
• Oranye: Debit medium 500 – 999 GPM.
• Hijau: Debit kuat 1000 – 1499 GPM.
• Biru: Debit ekstrem > 1500 GPM.
• Violet: Air non-potable (sumber dari sumur sungai/limbah).

Ringkasan Eksekutif

1. SNI mewajibkan suplai debit 2400 L/min pada tekanan 3.5 bar selama 45 menit.
2. Pipa ASTM A106 Grade B wajib dipakai pada tekanan ekstrem berkat Silikon ≥ 0.10% (killed steel) penahan deformasi 454°C.
3. Pipa dinding tipis Schedule 10 efisien menurunkan gesekan, namun diharamkan memakai sambungan ulir pemotong logam, dan wajib disatukan dengan Roll Grooved coupling.
