Memahami Ukuran Schedule (SCH) pada Pipa Baja

Nominal Pipe Size (NPS) adalah nama ukuran standar referensi, bukan merepresentasikan diameter fisik luar (Outside Diameter/OD) secara presisi. Sementara itu, ukuran schedule pipa baja (SCH) menetapkan indeks ketebalan dinding material. Semakin besar angka SCH (contoh: SCH 80 dibandingkan SCH 40), dinding pipa semakin menebal ke arah dalam. Kondisi ini menyusutkan Inside Diameter (ID), sementara ukuran OD tetap konstan.

Mengapa NPS (Nominal Pipe Size) Berbeda dengan Diameter Luar (OD)?

Kesalahan komputasi material yang sering terjadi pada fase estimasi proyek bersumber dari asumsi bahwa Nominal Pipe Size (NPS) sama persis dengan Outside Diameter (OD). Standar NPS berfungsi sebagai sistem penamaan dimensi nominal, bukan metrik ukuran fisik aktual dalam satuan inci untuk seluruh varian diameter pipa.

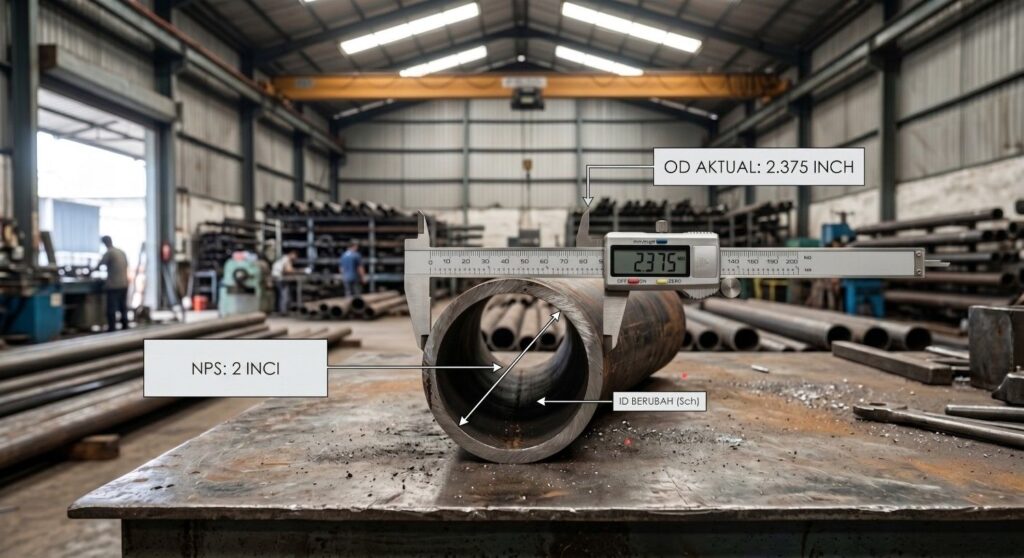

Pada spesifikasi pipa besi dengan ukuran NPS ⅛ inci hingga 12 inci, nilai OD fisik selalu lebih besar dibandingkan angka NPS-nya. Sebagai representasi lapangan, pipa baja NPS 2 inci memiliki ukuran OD aktual sebesar 2.375 inci (60,3 mm), bukan 2 inci (50,8 mm).

Standardisasi dimensi ini mengalami normalisasi ketika ukuran pipa mencapai batas NPS 14 inci ke atas. Mulai dari NPS 14 inci dan seterusnya, ukuran OD persis sama dengan angka NPS-nya (NPS 14 memiliki OD aktual 14 inci). Komite teknik mempertahankan keseragaman ukuran OD pada setiap indeks NPS secara mutlak guna memastikan jaringan perpipaan tetap kompatibel dengan standar koneksi flange, valve, dan fitting, terlepas dari ketebalan dinding material tersebut.

Memahami Konsep Schedule (SCH) pada Ketebalan Pipa

Schedule (SCH) merupakan indeks numerik yang mengklasifikasikan ketebalan dinding (wall thickness) pada sebuah pipa baja. American Society of Mechanical Engineers (ASME) menetapkan sistem ini melalui standar B36.10M untuk pipa baja karbon dan B36.19M untuk material stainless steel guna menstandardisasi batas tekanan operasional.

Konsep fundamental dari sistem ukuran schedule pipa baja bekerja dengan aturan pasti: Pada satu ukuran NPS yang sama, nilai OD berstatus konstan. Ketika angka SCH meningkat, dinding pipa mereduksi ruang ke bagian dalam. Efek mekanisnya, Inside Diameter (ID) atau rongga jalur aliran fluida menyusut, sedangkan ukuran luar (OD) statis.

Detail Teknis: Indeks SCH tidak merepresentasikan nilai ketebalan dalam milimeter yang konstan. Pipa NPS 2 inci SCH 40 memiliki ketebalan 3,91 mm, sedangkan pipa NPS 4 inci SCH 40 memiliki ketebalan 6,02 mm. Angka “40” menunjukkan rasio kapasitas tekanan desain.

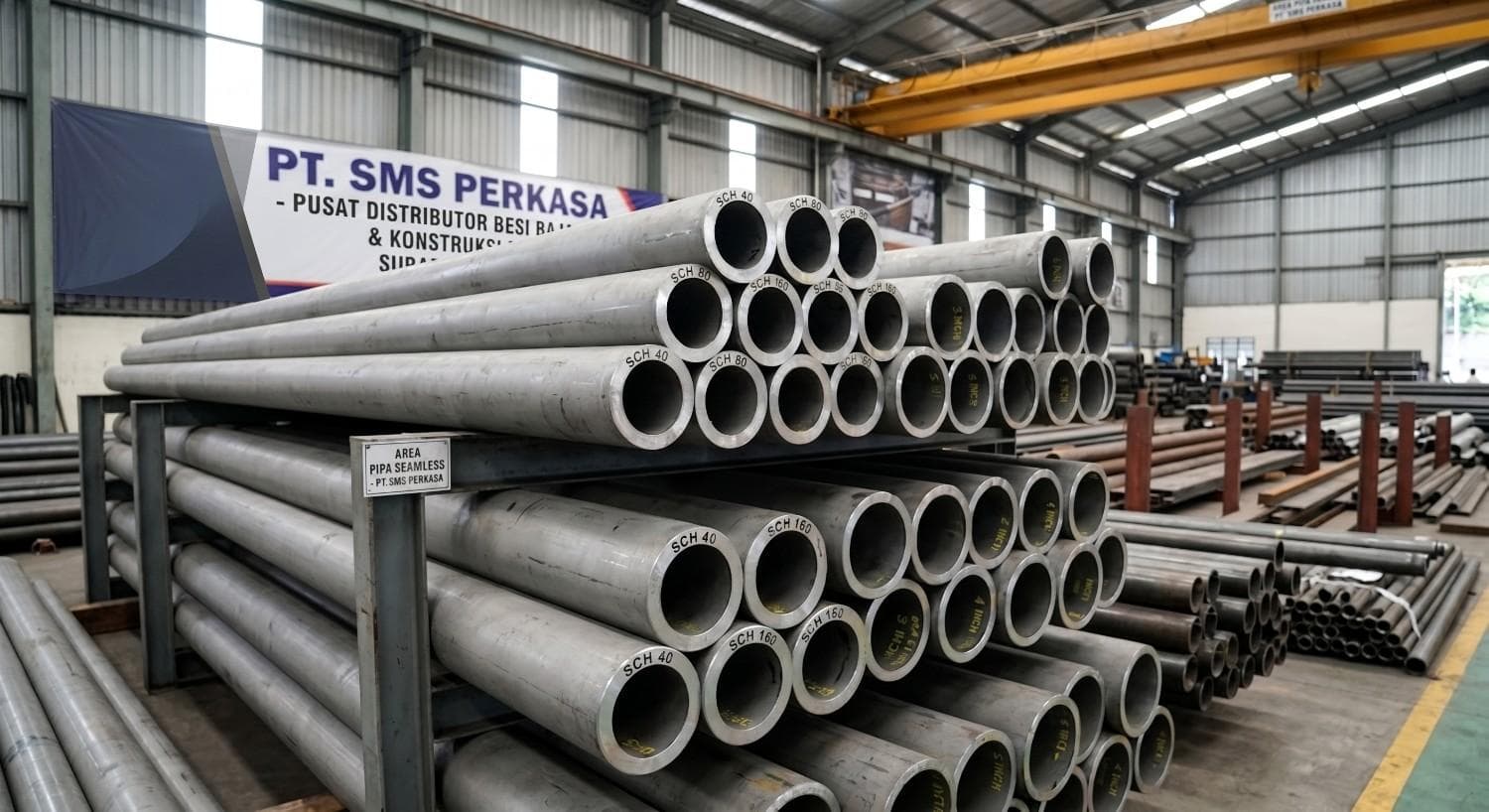

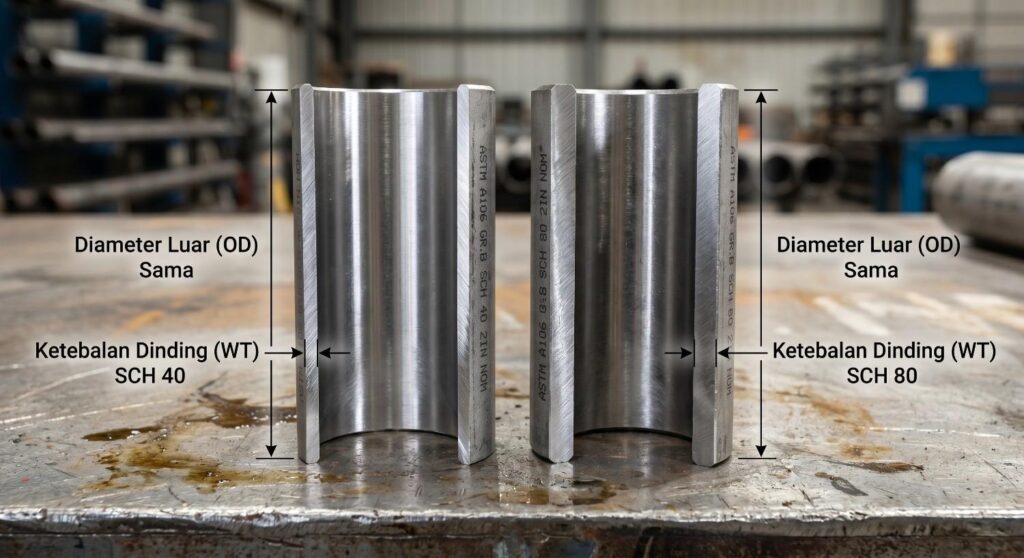

Perbandingan Ketebalan: Pipa Baja SCH 40 vs SCH 80

Pipa SCH 40 (masuk dalam kategori Standard/STD pada varian ukuran tertentu) dan SCH 80 (masuk dalam kategori Extra Strong/XS) mendominasi serapan material pada tingkat distributor B2B.

Tabel komparasi berikut menunjukkan perbandingan ketebalan profil baja pada beberapa ukuran NPS yang identik:

Ukuran NPS	Outside Diameter (OD)	Ketebalan SCH 40	Ketebalan SCH 80
2″	60,3 mm	3,91 mm	5,54 mm
4″	114,3 mm	6,02 mm	8,56 mm
6″	168,3 mm	7,11 mm	10,97 mm
8″	219,1 mm	8,18 mm	12,70 mm

Pipa SCH 40 memenuhi standar keamanan untuk instalasi perpipaan fluida bertekanan rendah hingga menengah, mencakup jalur suplai air komersial atau jaringan hidran proteksi kebakaran. Sebaliknya, pipa SCH 80 menyusutkan diameter internal secara masif akibat ketebalan dinding ekstra, menjadikannya standar wajib untuk instalasi fluida bertekanan tinggi dan jaringan pipa heavy-duty industri.

Cara Menghitung Inside Diameter (ID) untuk Keperluan Fluida

Piping engineer dan drafter membutuhkan presisi Inside Diameter (ID) aktual untuk mengeksekusi kalkulasi laju aliran (flow rate) fluida. Pabrikan baja mempublikasikan spesifikasi OD dan angka ketebalan dinding (thickness), sehingga engineer harus menghitung dimensi ID secara mandiri menggunakan formula mekanika fluida.

Rumus penentuan dimensi Inside Diameter:

ID = OD – (2 x Thickness)

Contoh Perhitungan Lapangan (Worked Example):

Dibutuhkan evaluasi kapasitas debit aliran pada pipa baja schedule dengan spesifikasi NPS 4 inci SCH 80.

Berdasarkan tabel referensi standar ASME B36.10M:

• OD aktual pipa NPS 4″ = 114,3 mm
• Ketebalan dinding (Thickness) SCH 80 = 8,56 mm

Kalkulasi ID:

ID = 114,3 – (2 x 8,56) – ID = 114,3 – 17,12 – ID = 97,18 mm

Akurasi kalkulasi ini memitigasi risiko pressure drop tidak terencana, di mana kontraktor gagal mencapai target debit fluida akibat mengabaikan penyusutan rongga dalam material pada spesifikasi pipa high-schedule.

Panduan Pemilihan Schedule Pipa Berdasarkan Tekanan Kerja

Spesifikasi Schedule mendikte integritas struktural jaringan perpipaan serta memengaruhi efisiensi anggaran pengadaan kontraktor. Mengaplikasikan pipa SCH 80 untuk suplai air gravitasi menciptakan pembengkakan Cost of Goods Sold (COGS) proyek, sementara menggunakan SCH 20 untuk jalur hidrolik memicu risiko kegagalan material yang fatal.

Terapkan kerangka keputusan teknis berikut untuk akurasi pengadaan:

• Sistem Tekanan Rendah: Gunakan spesifikasi SCH 10 atau SCH 20. Opsi ini kompatibel untuk jalur ventilasi gas pembuangan, atau sistem drainase tanpa intervensi tekanan pompa tinggi.
• Sistem Utilitas Komersial: Gunakan spesifikasi SCH 40. Standar teknis primer untuk instalasi air bersih komersial, instalasi HVAC, distribusi udara kompresi tekanan menengah, hingga fungsi pipa besi sebagai struktur kanopi dan tiang pancang ringan.
• Sistem Proses Kimia & Tekanan Ekstrem: Gunakan rentang SCH 80 hingga SCH 160. Mutlak diwajibkan untuk fasilitas petrokimia, pembangkit listrik, dan jalur fluida viskositas tinggi. Engineer juga wajib menganalisis perbedaan pipa welded dan pipa seamless untuk sistem bertekanan ekstrem ini.

Distributor grosir berskala nasional mensyaratkan validasi spesifikasi NPS dan SCH dengan Mill Test Certificate (MTC) terbitan pabrik guna menjamin ketahanan tegangan leleh material sesuai rancangan arsitektur mesin.

Baca Juga: Panduan Lengkap Besi Pipa: Perbedaan Pipa Hitam, Galvanis, dan Seamless

FAQ (Frequently Asked Questions)

Q: Apakah pipa SCH 40 dan SCH 80 bisa disambung secara langsung?

A: Bisa, karena pipa SCH 40 dan SCH 80 pada ukuran NPS yang sama memiliki Outside Diameter (OD) yang persis sama, sehingga kompatibel dengan flange yang identik. Namun, ketidaksesuaian diameter dalam (ID) dapat memicu aliran turbulensi fluida pada titik sambungan.

Q: Apa perbedaan teknis fundamental antara NPS dan OD pada pipa baja?

A: NPS (Nominal Pipe Size) adalah ukuran klasifikasi standar non-dimensional untuk kapasitas pipa, sementara OD (Outside Diameter) adalah dimensi fisik mutlak lingkaran luar. Pada ukuran pipa NPS 12 dan di bawahnya, nilai OD aktual selalu lebih lebar dari angka nominal NPS-nya

Q: Mengapa OD pipa dikunci konstan meski ketebalan SCH-nya bertambah?

A: Konsistensi Outside Diameter (OD) diwajibkan untuk menjamin kompatibilitas pipa dengan perangkat perangkat sambungan universal seperti flange, konektor, dan valve.
