Besi profil struktural adalah rumpun baja fabrikasi yang direkayasa dengan bentuk penampang khusus (seperti huruf I, H, U, atau C) untuk mendistribusikan gaya beban spesifik demi menjaga integritas mekanis bangunan. Memahami fungsi unik dari setiap geometri penampang bukan sekadar perkara efisiensi pembelian material, melainkan strategi mutlak untuk mencegah salah spesifikasi (spec mismatch) yang dapat berujung pada kegagalan struktur dan keharusan pengerjaan ulang (rework) total di lokasi proyek (site). Artikel ini akan membedah secara mendalam kegunaan spesifik dari 6 jenis besi profil yang paling umum digunakan di Indonesia.

6 Jenis Besi Profil Struktural dan Kegunaannya

Berikut adalah rincian teknis mengenai jenis-jenis besi profil yang wajib diketahui oleh pemilik proyek dan kontraktor:

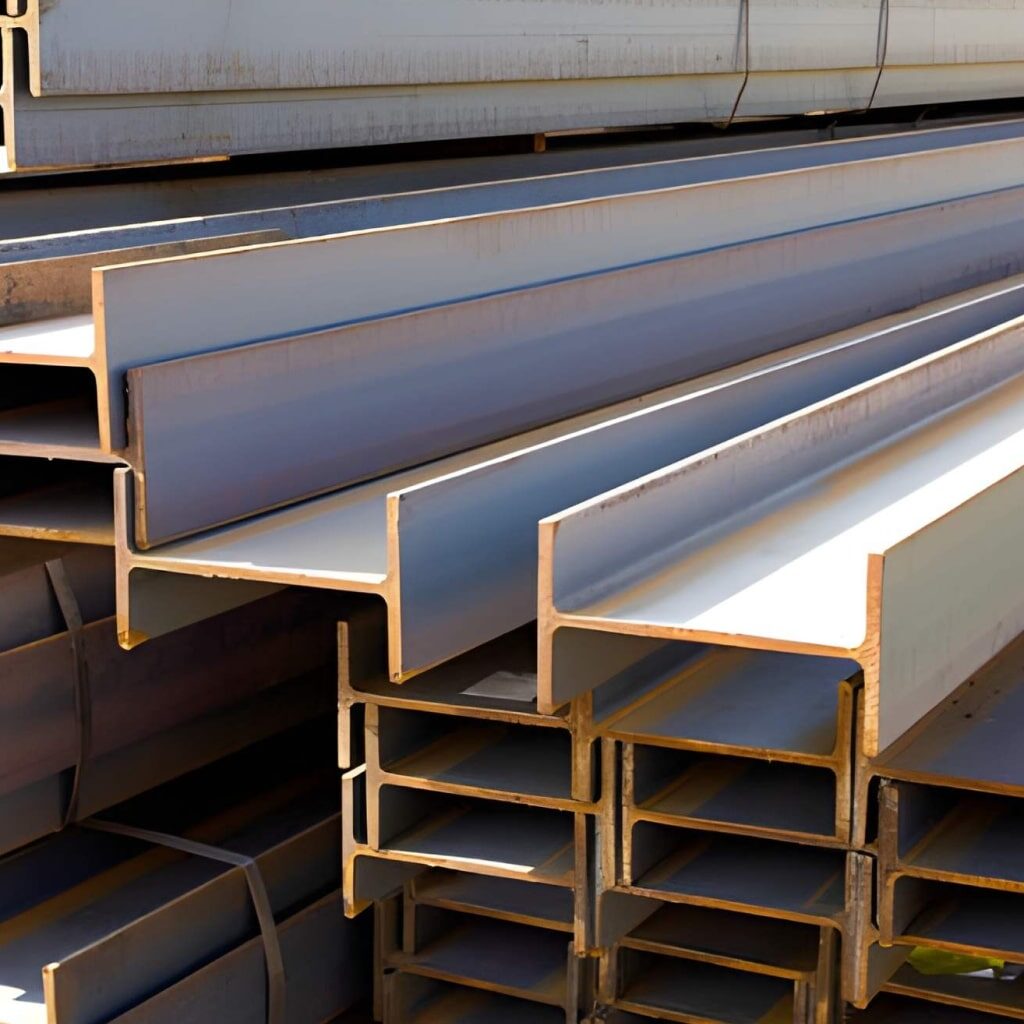

1. Besi WF (Wide Flange)

Besi Profil - Besi WF — Besi Profil – Besi WF

Besi WF adalah primadona dalam konstruksi baja berat. Profil ini memiliki bentuk menyerupai huruf “I” dengan rasio dimensi di mana tinggi badan (web) dua kali lipat lebih panjang dari lebar sayapnya (flange).

Kegunaan Utama: Karena desainnya yang sangat kuat melawan gaya lentur, WF digunakan sebagai balok induk (beam) pada gedung bertingkat, jembatan, dan struktur gudang. Ia bertugas menyalurkan beban dari lantai ke kolom.
Tips Perencanaan: Saat menyusun Rencana Anggaran Biaya (RAB) untuk struktur balok bentang lebar, pastikan Anda selalu mengecek ketersediaan stok dan harga wf terbaru agar estimasi biaya proyek tetap akurat tanpa mengorbankan spesifikasi teknis.

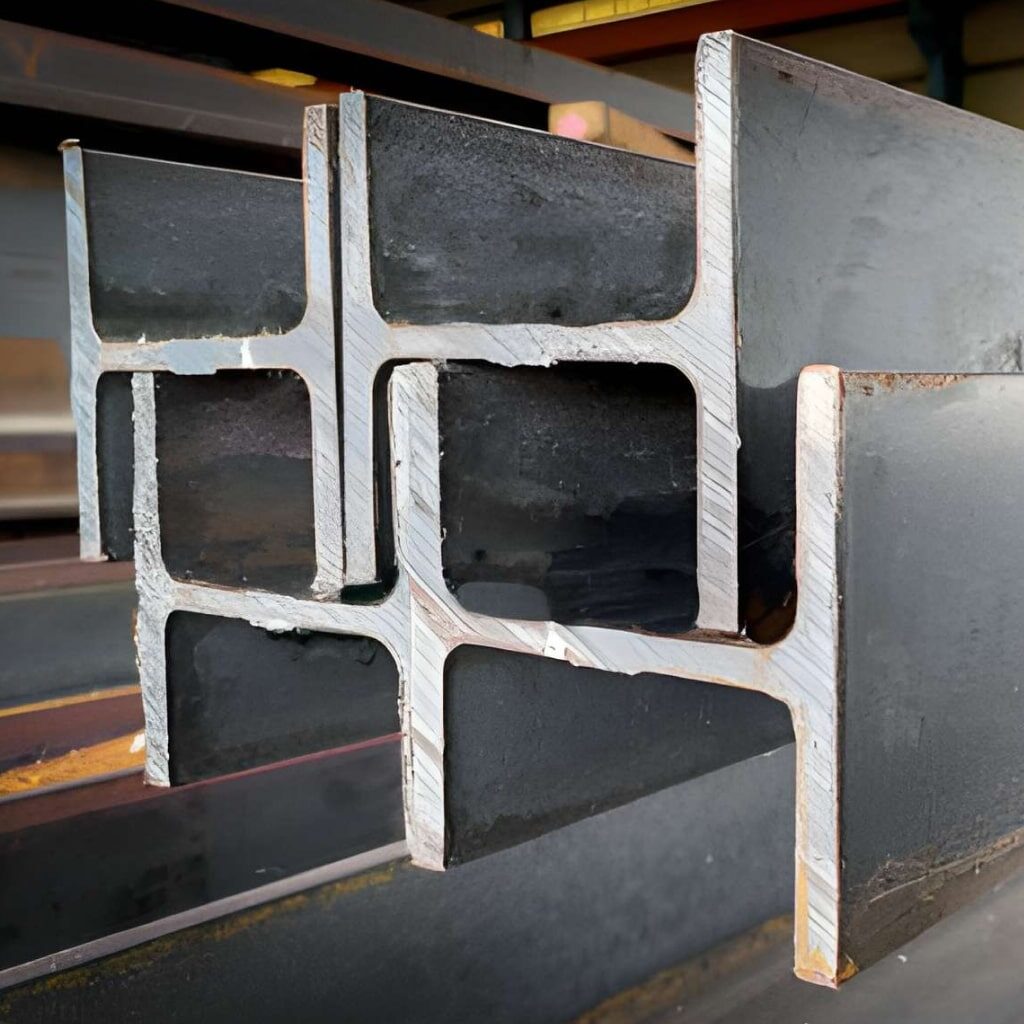

2. Besi H-Beam

Besi Profil - Besi H-Beam — Besi Profil – Besi H-Beam

Sering tertukar dengan WF, besi h beam memiliki bentuk “H” yang sempurna dengan dimensi tinggi dan lebar yang sama (rasio 1:1, contoh: 150x150mm). Profil ini lebih masif dan berat dibandingkan WF pada kelas ukuran yang setara.

Kegunaan Utama: H-Beam adalah pilihan mutlak untuk kolom (tiang vertikal) pada gedung pencakar langit dan tiang pancang (pilling) fondasi. Desainnya yang persegi memberikan stabilitas yang sangat baik untuk menahan beban aksial (tekanan dari atas ke bawah) dan mencegah tekuk (buckling).

Peringatan Spec Mismatch: Karena bentuk visualnya yang sekilas mirip, tertukarnya pengaplikasian besi WF untuk area yang seharusnya menggunakan H-Beam adalah kasus spec mismatch yang paling sering dijumpai di lapangan. Memaksa memasang besi WF pada kolom utama penahan beban tekan vertikal (axial load) masif sangat berbahaya karena WF rawan mengalami tekuk (buckling) dini. Jika ini terjadi, kontraktor terpaksa melakukan tindakan rework pembongkaran struktur yang sangat mahal dan menguras waktu operasional proyek.

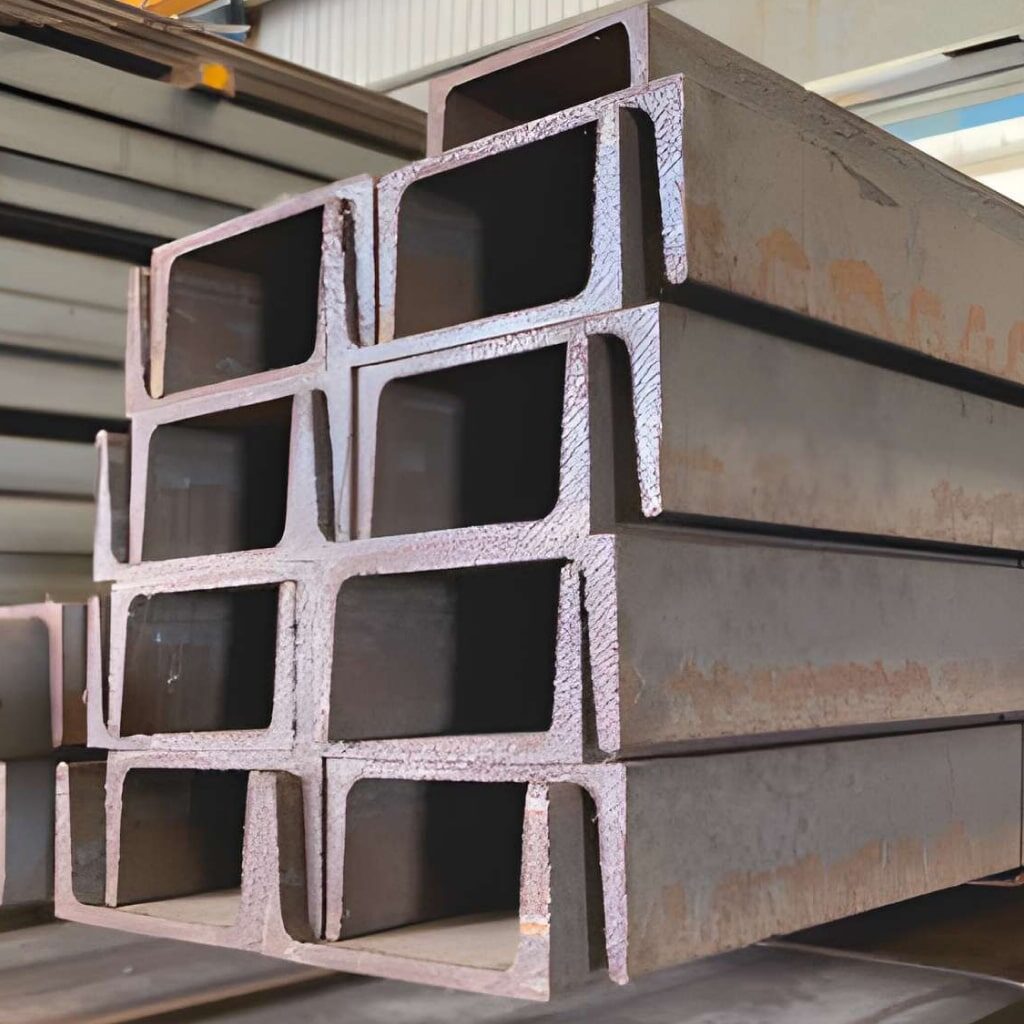

3. Besi UNP (U-Channel)

Besi Profil - Besi UNP — Besi Profil – Besi UNP

Dikenal juga sebagai Kanal U, profil ini diproduksi melalui proses canai panas (hot rolled) yang menghasilkan badan tebal dan sudut yang membulat kokoh.

Kegunaan Utama: Besi UNP sangat tangguh terhadap beban kejut dan getaran. Oleh karena itu, ia sering diaplikasikan sebagai balok anak (secondary beam), dudukan mesin pabrik, struktur tangga, hingga sasis karoseri kendaraan berat (truk/bus).

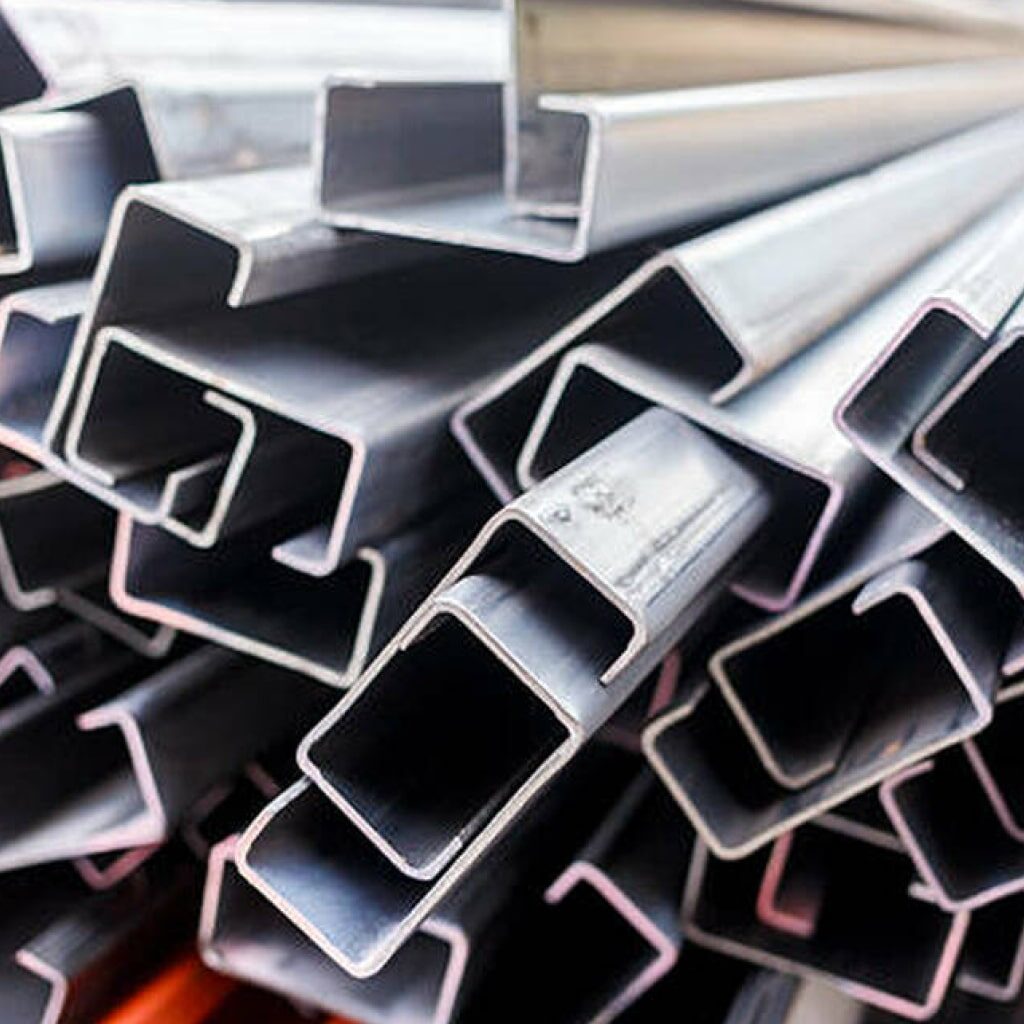

4. Besi CNP (C-Channel / Purlin)

Berbeda dengan UNP, Besi CNP (Kanal C) umumnya dibentuk melalui proses cold forming dan memiliki ciri khas berupa “bibir” (lips) kecil pada ujung kakinya.

Kegunaan Utama: Profil ini lebih ringan namun kaku, menjadikannya standar industri untuk gording (rangka dudukan atap) dan dudukan dinding (cladding) pada bangunan gudang. “Bibir” pada CNP berfungsi mencegah profil melintir saat menahan beban atap.

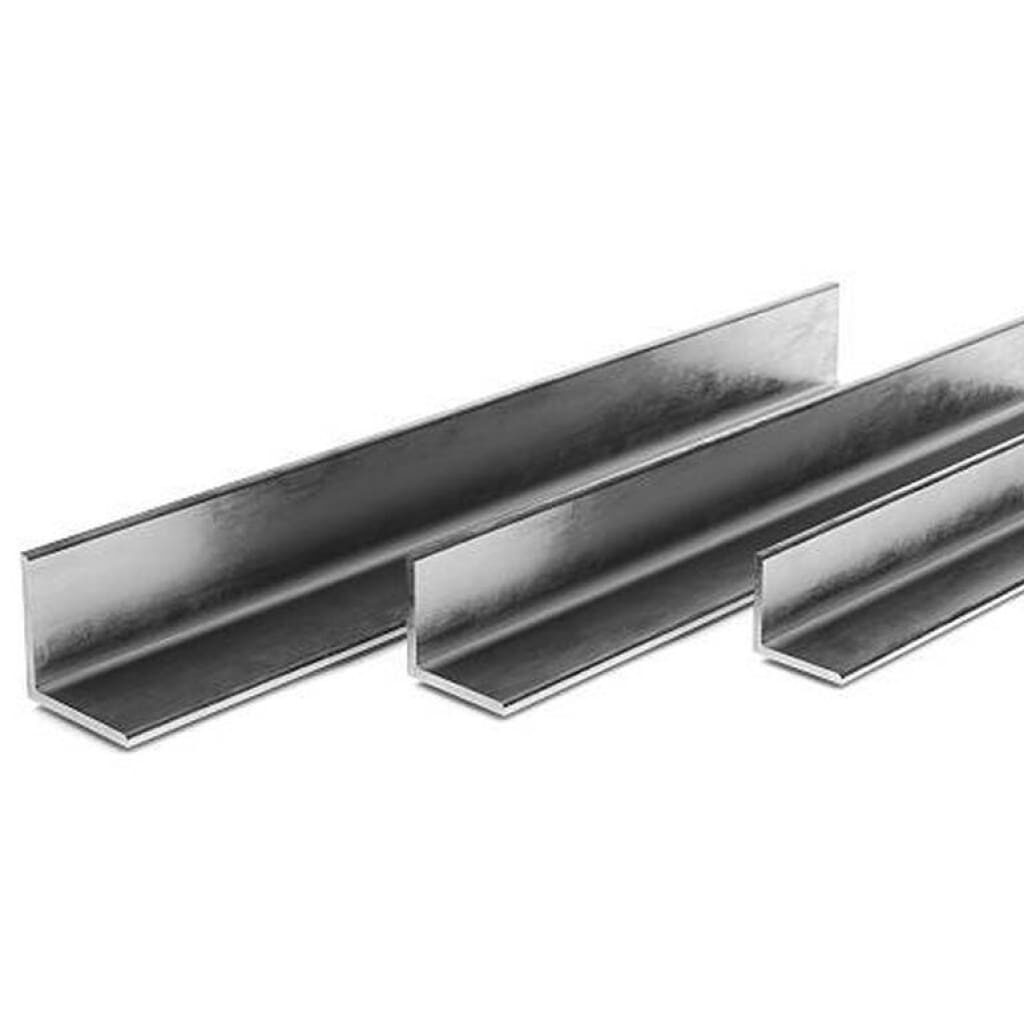

5. Besi Siku (Angle Bar)

Profil ini membentuk sudut siku 90 derajat (huruf L). Meski terlihat sederhana dan sering dianggap sebagai komponen pelengkap, perannya sangat vital.

Kegunaan Utama: Besi siku berfungsi sebagai pengaku (bracing) untuk menjaga kestabilan struktur agar tidak goyang terkena angin. Selain itu, ia digunakan untuk rangka menara tower (listrik/telekomunikasi), rak gudang heavy duty, dan kerangka pintu gerbang.

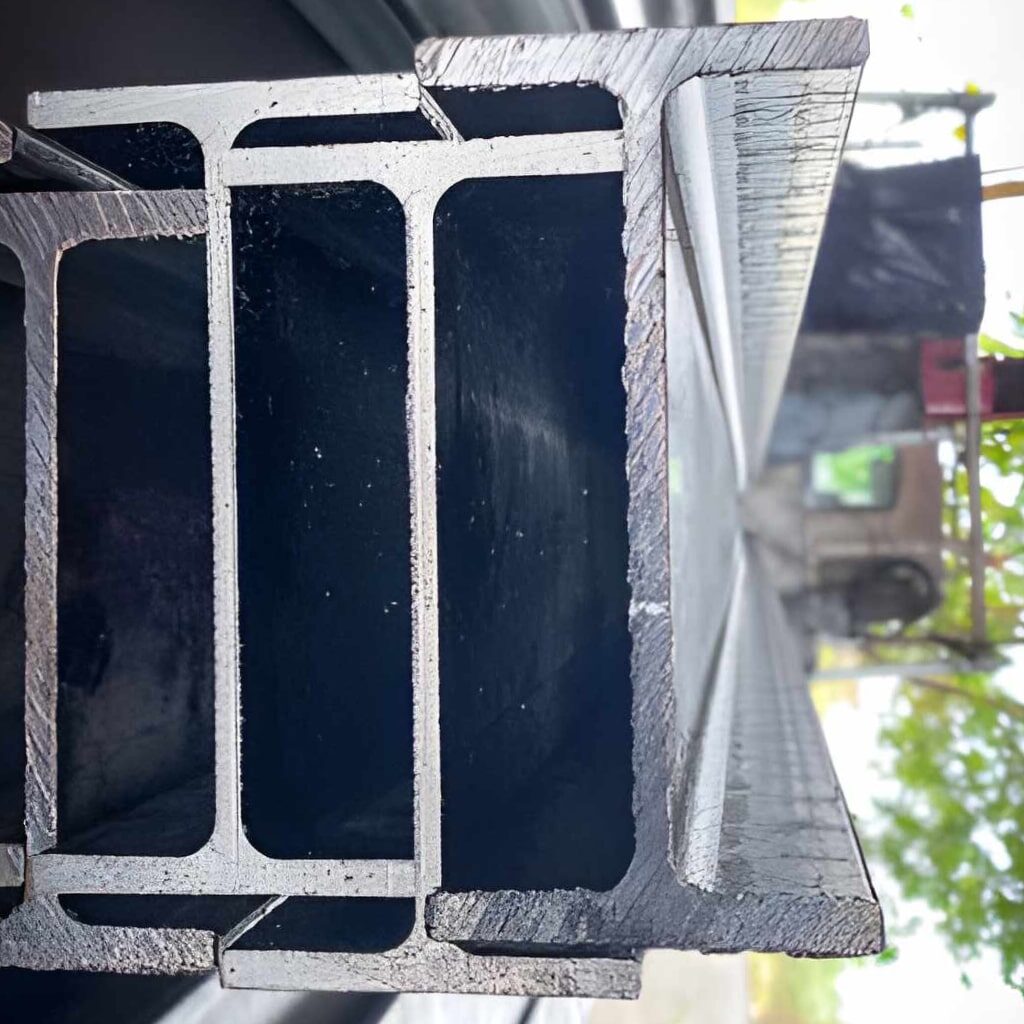

6. Besi INP (I-Normal Profile)

Besi INP sering membingungkan karena bentuknya sangat mirip dengan WF. Perbedaan kuncinya terletak pada bentuk sayap (flange). Sayap WF rata/datar, sedangkan sayap INP miring/tirus (tapered), di mana bagian pangkal dekat badan lebih tebal dan menipis ke arah ujung.

Kegunaan Utama: Karena bentuk sayapnya yang menebal di pangkal, INP sangat cocok untuk aplikasi yang membutuhkan jepitan pada sayap, seperti rel untuk crane (hoist) di pabrik atau konstruksi bak truk. Kemiringan sayap membantu roda crane bergerak lebih stabil.

Tips Anti-Banci: Pastikan Kualitas Struktur Anda

Menghindari penggunaan besi “banci” (material dengan dimensi dan ketebalan di bawah ambang batas toleransi) adalah langkah hukum wajib untuk menihilkan risiko spec mismatch dan pengerjaan ulang (rework) akibat lendutan struktural. Penggunaan besi yang tidak sesuai spesifikasi gambar rencana dapat membuat bangunan tidak lolos uji kelaikan fungsi.

Oleh karena itu, lakukan verifikasi kualitas secara ketat langsung saat material tiba di lapangan dengan metode berikut:

Cek Marking (Emboss): Pastikan terdapat logo pabrik, ukuran, dan kode kualitas timbul pada batang profil.
Periksa Kode Warna: Sesuai SNI, ujung penampang besi biasanya diberi cat warna (hitam, biru, merah, dll) untuk menandai kelas kekuatannya.
Ukur Dimensi Riil: Gunakan jangka sorong (caliper) untuk memastikan ketebalan badan dan sayap sesuai dengan tabel berat baja SNI. Toleransi produk SNI sangat ketat (biasanya hanya selisih ±0.3mm – 0.7mm tergantung jenis).

Setiap jenis besi profil diciptakan dengan tujuan spesifik. Menggunakan WF untuk kolom mungkin bisa dilakukan, namun H-Beam memberikan keamanan lebih terhadap gaya tekuk. Menggunakan CNP untuk balok lantai adalah kesalahan fatal, karena fungsinya adalah untuk gording atap.

Dengan memahami karakteristik dan kegunaan masing-masing profil mulai dari WF, H-Beam, UNP, CNP, Siku, hingga INP Anda dapat memastikan bangunan Anda tidak hanya kokoh berdiri, tetapi juga efisien secara struktural dan aman bagi penghuninya.
