Beda Kekuatan H Beam vs WF untuk Kolom Gedung

Kesalahan dalam merancang kolom gedung bukan hanya memicu pembengkakan anggaran (over-budget), tetapi berisiko fatal terhadap keruntuhan struktural dan kecelakaan kerja di lapangan. Dalam proyek konstruksi industrial, pergudangan, hingga bangunan komersial lapis menengah, insinyur dan pelaksana lapangan di hadapkan pada dua pilihan profil baja struktural utama: H-Beam dan Wide Flange (WF). Secara kasat mata, keduanya tampak mirip dengan bentuk penampang menyerupai huruf H atau I.

Namun, dari kacamata mekanika teknik dan distribusi beban, keduanya memiliki fungsi mutlak yang berbeda. Mengganti profil H-Beam dengan Baja WF pada struktur penopang vertikal dengan dalih menurunkan total berat baja (tonase) adalah praktik berbahaya yang mengabaikan risiko tekuk sumbu lemah.

Untuk struktur vertikal penyangga utama, pastikan Anda menggunakan Besi H Beam. Namun, untuk efisiensi rangka kuda-kuda atap bentang lebar, Baja WF adalah pilihan yang lebih tepat.

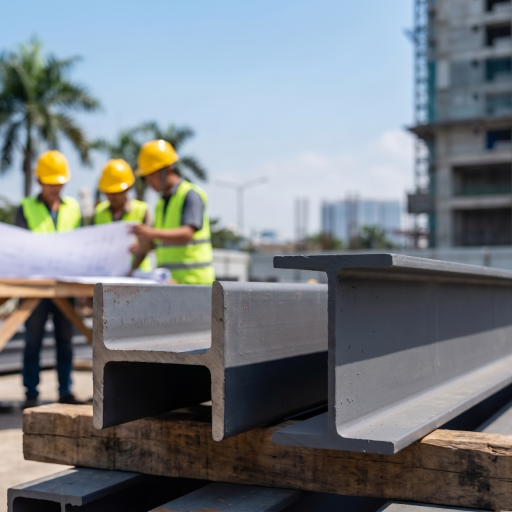

Analisis Mekanika: Perbedaan H Beam dan Baja WF (IWF)

Perbedaan mendasar antara kedua profil ini terletak pada rasio geometri antara tinggi badan (web) dan lebar sayap (flange). Geometri ini menentukan nilai Momen Inersia (I) dan Jari-jari Girasi (r), yang berbanding lurus dengan kemampuan profil menahan deformasi.

Profil Besi H-Beam: Penahan Beban Aksial dan Tekuk (Buckling) Mutlak

H-Beam memiliki rasio tinggi badan terhadap lebar sayap sebesar 1:1 (contoh: 150 mm x 150 mm). Bentuk persegi ini memberikan Momen Inersia yang seimbang baik pada sumbu-X maupun sumbu-Y (sumbu lemah).

Detail Teknis Lapangan: Kolom vertikal menanggung gaya tekan aksial murni dari gravitasi (beban lantai/atap). Jika profil baja terlalu ramping di satu sisi (sumbu-Y lemah), kolom akan mengalami buckling (melengkung ke samping) sebelum mencapai batas leleh materialnya. Sayap lebar pada H-Beam mengunci sumbu-Y, membuatnya menjadi material absolut untuk tiang penyangga.

Profil Baja WF (IWF): Spesialis Menahan Momen Lentur

Baja WF (sering di sebut IWF) memiliki rasio tinggi badan terhadap lebar sayap sekitar 2:1 (contoh: 200 mm x 100 mm). Desain ini sengaja di buat dengan badan yang lebih tinggi untuk menjauhkan luasan sayap dari garis netral profil.

Tingginya penampang web secara drastis meningkatkan Momen Inersia pada sumbu-X. Hal ini membuat WF sangat kaku dan efisien menahan gaya lentur dari beban tegak lurus (seperti beban lantai pada balok antar lantai, atau beban atap pada rafter). Namun, sayapnya yang sempit membuat WF rentan tertekuk ke samping jika di paksa menerima beban tekan aksial yang masif dari atas.

Standar Spesifikasi dan Validasi Ukuran H Beam 150

Kontraktor berpengalaman menghindari spesifikasi campuran penyusun kolom gedung yang dapat memicu penolakan Quality Control (QC) dan argumen dengan konsultan perencana. Mengacu pada standar dimensi di dalam tabel baja h beam SNI 07-2054-2006 dan JIS G3101 (Grade SS400), presisi material akan sangat menentukan keamanan struktur dan akurasi Rencana Anggaran Biaya (RAB).

Daripada menebak kapasitas penampang secara empiris, perencana struktur wajib memvalidasi dimensi (H × B × t₁ × t₂) dan nilai kelenturan melalui panduan Tabel Baja H Beam dan Tabel Baja WF resmi.

Studi Kasus Lapangan: Bahaya Subtitusi H-Beam 150 dengan WF 150

Untuk memahami fatalnya salah pilih material, mari kita bedah kasus nyata pada pembangunan gudang logistik bentang 15 meter dengan tinggi kolom vertikal 6 meter.

Sebuah sub-kontraktor berusaha memangkas tonase RAB dengan mengganti spesifikasi tiang utama. Mereka menukar ukuran h beam 150 (150x150x7x10 mm) yang memiliki berat h beam 31,5 kg/m, dengan Baja WF 150 (150x75x5x7 mm) yang beratnya hanya 14 kg/m. Di atas kertas, kontraktor merasa menghemat lebih dari 50% beban baja per tiang.

Apa yang terjadi di lapangan?

• Kegagalan Sumbu Lemah: Baja WF 150 hanya memiliki lebar sayap 75 mm. Pada ketinggian kolom 6 meter, rasio kelangsingan (slenderness ratio) pada sumbu-Y (sumbu lemah) menjadi sangat ekstrem.
• Insiden Tekuk (Buckling): Saat beban mati dari rangka atap kuda-kuda mulai di dirikan, kolom WF 150 tidak mampu menahan gaya tekan aksial vertikal dan langsung mengalami tekuk lateral melengkung ke samping.
• Kerugian Finansial: Proyek terpaksa di hentikan (stop work order). Biaya bongkar ulang (dismantling) dan pemesanan material darurat H-Beam 150 yang benar memakan biaya tiga kali lipat lebih besar dari “penghematan” awal.

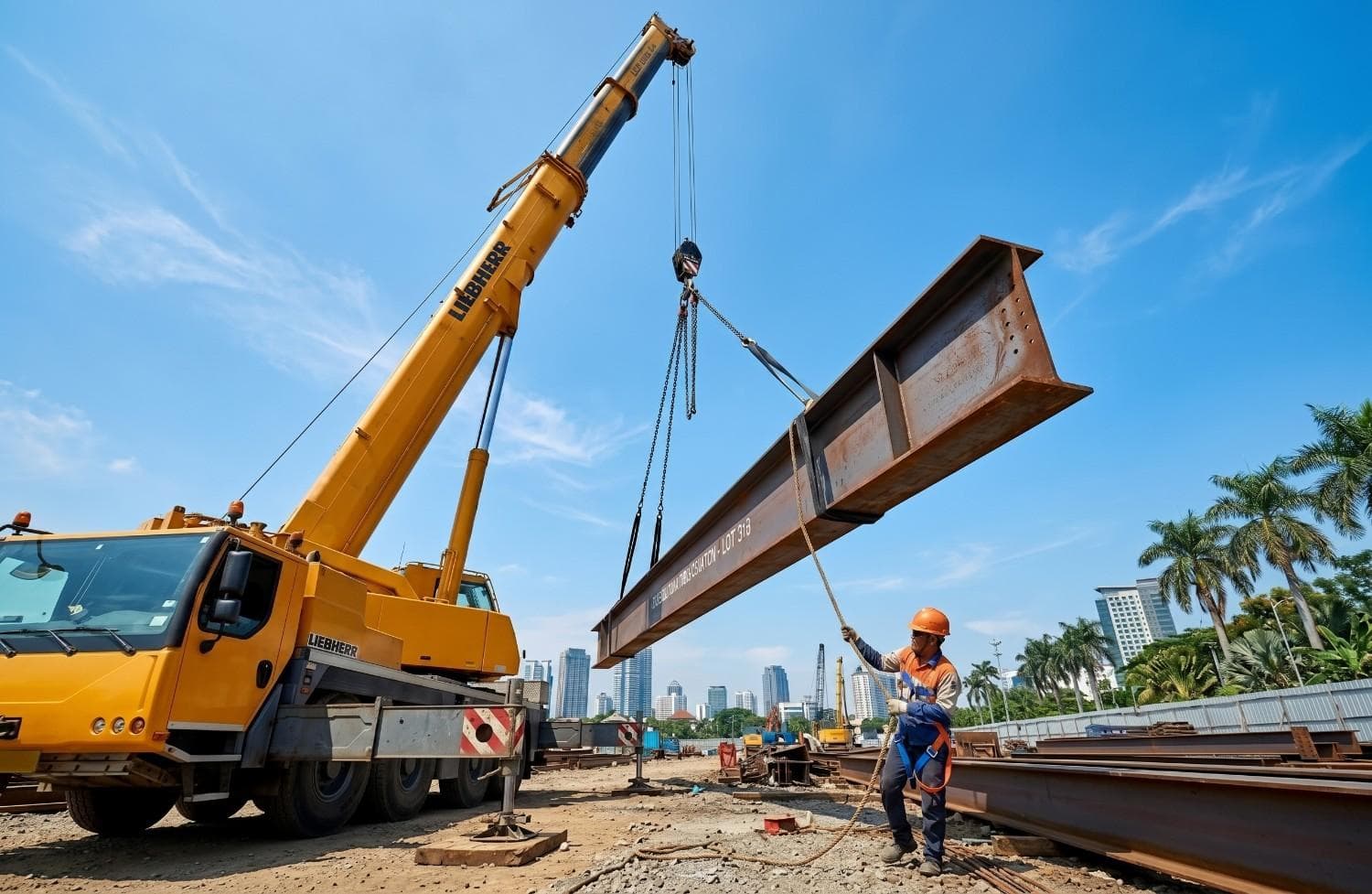

Procurement Insight: Sebagai manajer logistik atau pelaksana proyek, patuhi spesifikasi absolut tiang penyangga. Pesanlah besi H-Beam 150 dengan panjang standar 12 meter. Pastikan kapasitas crane unloading Anda di lapangan mampu mengangkat berat standar 378 kg per batang untuk menghindari penundaan bongkar muat di site.

Kesimpulan: Kerangka Keputusan Bebas Rework

Keputusan engineering yang presisi di awal akan menghapus drama bongkar-muat dan rework panjang di lapangan. Gunakan kerangka keputusan sederhana ini untuk proyek konstruksi kolom gedung Anda:

1. Jika elemen struktur berdiri vertikal (Kolom/Tiang Utama): Gunakan Besi H-Beam. Sayap lebarnya mengamankan struktur dari risiko tekuk sumbu lemah akibat beban aksial.
2. Jika elemen struktur melintang horizontal (Balok, Rafter, Kuda-kuda): Gunakan Baja WF. Badan tingginya sangat superior menahan momen lentur dengan efisiensi tonase baja yang optimal.
