Panduan Perhitungan Ukuran Plat Bordes untuk Lantai Mezzanine Industri

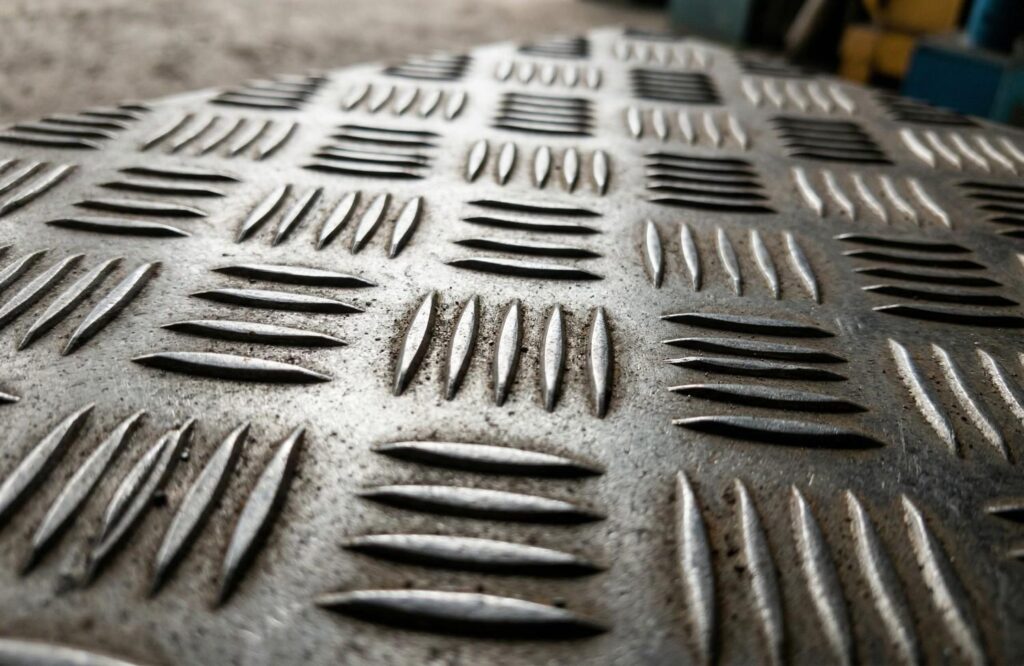

Plat bordes (juga dikenal sebagai checkered plate) memiliki pola kembang menonjol yang berfungsi meningkatkan traksi (anti-slip). Dalam ekosistem distribusi baja nasional, material ini biasanya menggunakan grade baja SS400 atau ASTM A36 yang memiliki kemampuan las (weldability) tinggi untuk struktur permanen. Pemilihan ukuran plat besi bordes untuk mezzanine wajib didasarkan pada variabel jarak balok anak (joist span) dan beban operasional. Berikut adalah tabel referensi cepat untuk estimasi berat dan aplikasi berdasarkan data teknis.

Karakteristik Metalurgi dan Standar Dimensi Plat Bordes

Plat bordes diproduksi melalui proses pengerolan panas (hot rolling) di mana baja dilewatkan melalui rol yang memiliki ukiran pola tertentu. Material dasar yang digunakan biasanya adalah baja karbon rendah (low carbon steel) dengan spesifikasi umum ASTM A36 atau JIS G3101 SS400. Pemilihan grade ini didasarkan pada kemampuan las (weldability) yang sangat baik, sebuah variabel penting mengingat sebagian besar instalasi lantai mezzanine menggunakan metode pengelasan busur listrik untuk menyatukan plat dengan balok pendukung.

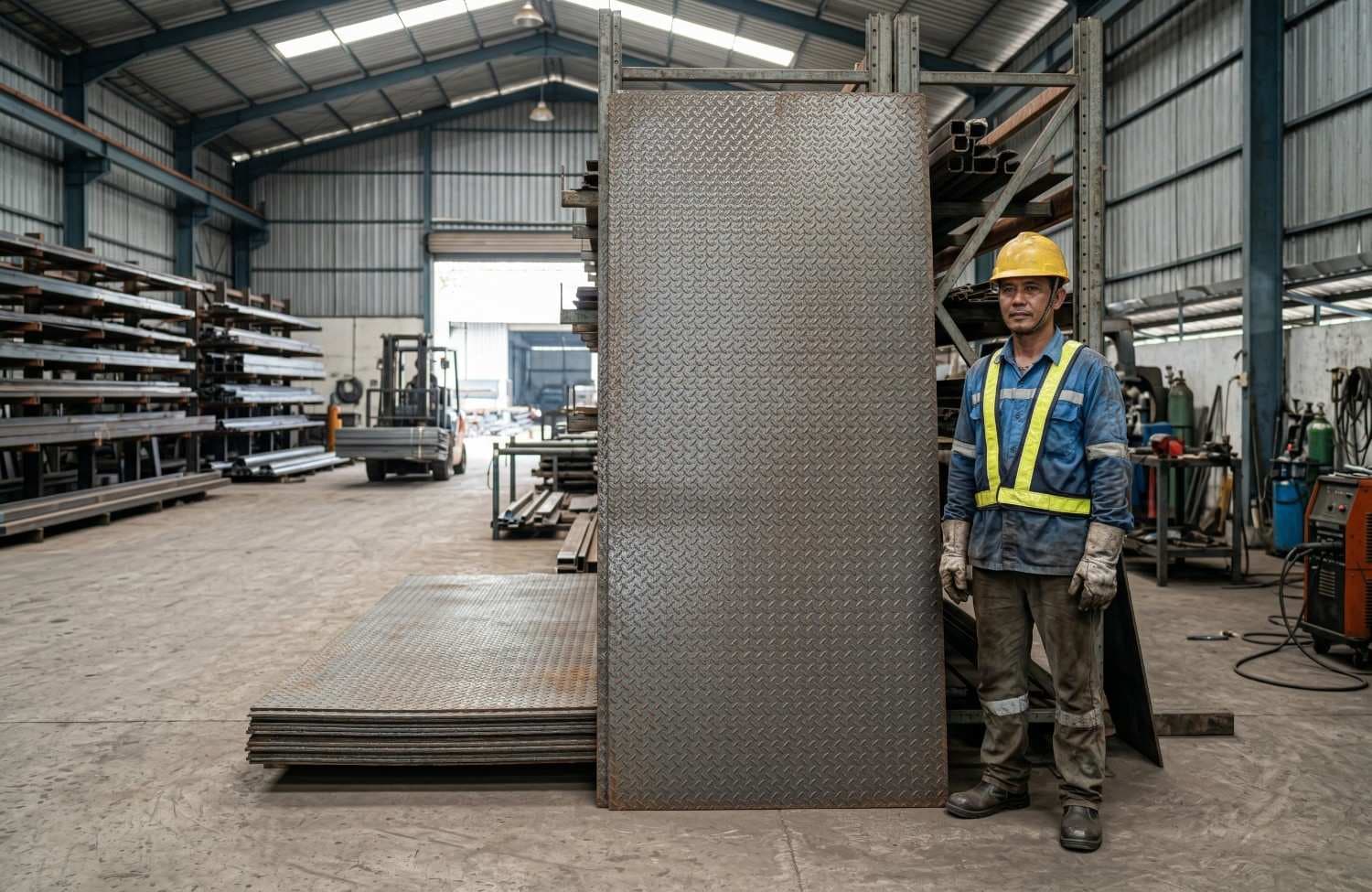

Di Indonesia, standar dimensi yang berlaku di pasar mengikuti sistem imperial yang dikonversi ke metrik. Ukuran plat bordes yang paling banyak tersedia di gudang distribusi, termasuk di PT SMS Perkasa, adalah 1220 mm x 2440 mm, yang setara dengan 4 kaki x 8 kaki. Memahami rincian ketebalan sangat krusial karena variasi ketebalan mulai dari 2,0 mm hingga 10,0 mm akan secara eksponensial memengaruhi momen inersia dan kekakuan lantai.

Ketebalan (mm)	Berat Estimasi (kg/lembar)	Dimensi Standar (mm)	Toleransi SNI (mm)
2,0	52,0	1220 x 2440	± 0,1
2,3	59,0	1220 x 2440	± 0,1
3,0	75,0	1220 x 2440	± 0,1
4,5	110,0	1220 x 2440	± 0,1
6,0	145,0	1220 x 2440	± 0,1
8,0	192,0	1220 x 2440	± 0,1

Detail Teknis: Rumus kalkulasi berat yang digunakan oleh para engineer di lapangan adalah:

Berat (kg) = (Tebal mm x 23,33) + 5 kg

Angka 23,33 merupakan pengali volume baja dasar, sementara penambahan 5 kg adalah estimasi berat massa dari pola kembang timbul di permukaan.

Data di atas menunjukkan bahwa setiap penambahan ketebalan akan meningkatkan berat mati (dead load) struktur secara signifikan. Sebagai contoh, beralih dari ketebalan 3,0 mm ke 6,0 mm akan menggandakan beban yang harus ditanggung oleh balok anak (joist) dan balok induk mezzanine.

Baca Juga: Plat Besi | Jenis, Spesifikasi, dan Cara Menentukan Ukuran yang Tepat

Strategi Perhitungan Beban Mezzanine: Dead vs Live Load

Perencanaan struktur mezzanine wajib mengikuti standar SNI 1727:2020 mengenai beban desain minimum.

1. Beban Mati (Dead Load): Mencakup berat plat bordes itu sendiri dan rangka baja pendukung (WF/UNP).
2. Beban Hidup (Live Load): Variabel dinamis seperti pekerja atau stok barang gudang.

Worked Example: Ruang Gudang 5 x 10 Meter

• Total Luas: 50 m2
• Estimasi Kebutuhan Lembaran: 50 m2 / 2,97 m2 (luas 1 lembar) = 16,8. Di bulatkan menjadi 18 lembar (termasuk faktor waste 5%).
• Total Berat Plat (3mm): 18 lembar x 75 kg = 1.350 kg atau 1,35 ton.

Analisis Point Load: Bahaya Deformasi Akibat Hand Pallet

Kesalahan fatal yang sering dilakukan kontraktor adalah hanya menghitung beban merata, namun mengabaikan point load (beban terpusat) dari roda hand pallet.

Roda nilon pada hand pallet bermuatan 1 ton memberikan tekanan lokal yang sangat tinggi pada area kontak kurang dari 10 cm2. Jika Anda menggunakan Plat bordes 6mm, kekakuan permukaan akan meningkat secara eksponensial (fungsi pangkat tiga dari ketebalan) di bandingkan plat 3mm.

Decision Framework: Jarak Balok vs Ketebalan Plat

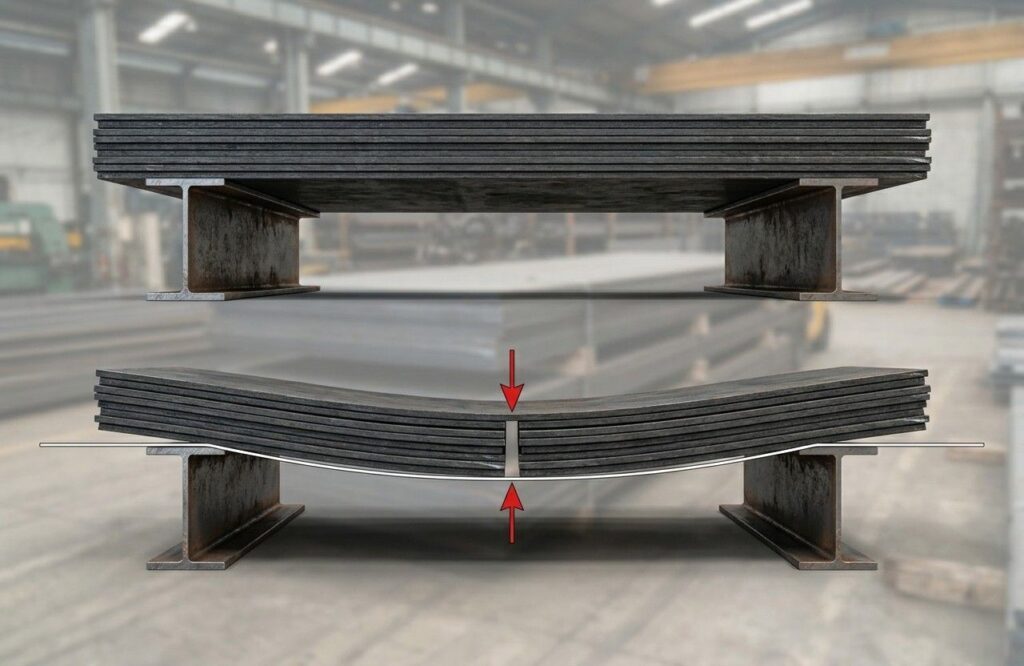

Untuk menjaga lendutan tetap di bawah batas aman L/240 (vibrasi minim), gunakan logika berikut:

• Jarak Balok 600 mm: Gunakan plat bordes minimal tebal 3,0 mm (Hanya untuk beban orang/statis).
• Jarak Balok 400 mm: Gunakan plat bordes minimal tebal 4,5 mm (Di rekomendasikan untuk jalur hand pallet).

Failure Mode: Mengapa Plat Bisa Melengkung (Warping)?

Selain karena beban berlebih, kegagalan teknis sering terjadi karena metode instalasi yang salah:

1. Over-welding: Pengelasan kontinu yang terlalu panas menyebabkan plat melengkung. SMS Perkasa menyarankan teknik stitch welding (las selang-seling) setiap 30 cm.
2. Plat “Banci”: Penggunaan plat non-SNI dengan toleransi di bawah standar mengakibatkan perhitungan beban meleset hingga 20%.

Memilih ukuran plat bordes yang tepat bukan sekadar soal harga terendah, melainkan tentang kepastian durabilitas struktur mezzanine Anda. Penggunaan plat bordes minimal tebal 4,5 mm untuk operasional industri adalah investasi terbaik guna menghindari biaya perbaikan lantai (re-flooring) di kemudian hari akibat deformasi permanen. Pastikan setiap pengadaan material selalu menyertakan sertifikat Mill Test untuk menjamin akurasi ketebalan sesuai spesifikasi SNI.
