Titik Kritis Sambungan Pengelasan dan Sambungan Baut Baja Struktur pada Base Plate

Memahami titik kritis sambungan pengelasan sangat krusial bagi kontraktor dan site engineer untuk mencegah kegagalan parsial pada struktur bangunan komersial. Kesalahan pada titik ini, baik pada sambungan kolom utama maupun rangka atap, dapat mengakibatkan deformasi material, pembengkakan biaya rework, hingga risiko keruntuhan.

Titik kritis sambungan pengelasan dan baut baja paling sering terjadi pada dua area utama: base plate kolom dan gording atap. Kegagalan umumnya dipicu oleh ukuran las (fillet weld) yang tidak sesuai ketebalan pelat, kurangnya torsi pada sambungan baut baja struktur, serta material fabrikasi yang tidak presisi. Untuk mencegahnya, kontraktor harus mengecek kesesuaian spesifikasi material, toleransi ketebalan, dan menggunakan tenaga las bersertifikat.

Mengapa Titik Kritis Sambungan Pengelasan Sering Memicu Kegagalan?

Dalam konstruksi gedung komersial, sambungan baja bertugas mendistribusikan beban dari balok ke kolom, lalu diteruskan ke fondasi. Sayangnya, banyak aplikator di lapangan mengabaikan spesifikasi teknis dan hanya mengejar kecepatan.

Titik kritis sambungan pengelasan sering kali terpusat pada area yang mengalami tegangan tinggi (high-stress zones). Jika kualitas penetrasi las kurang dalam atau terjadi pendinginan material yang terlalu cepat, sambungan tersebut akan retak saat menerima beban angin atau getaran operasional gedung.

Kelemahan pada Base Plate dan Sambungan Baut Baja Struktur

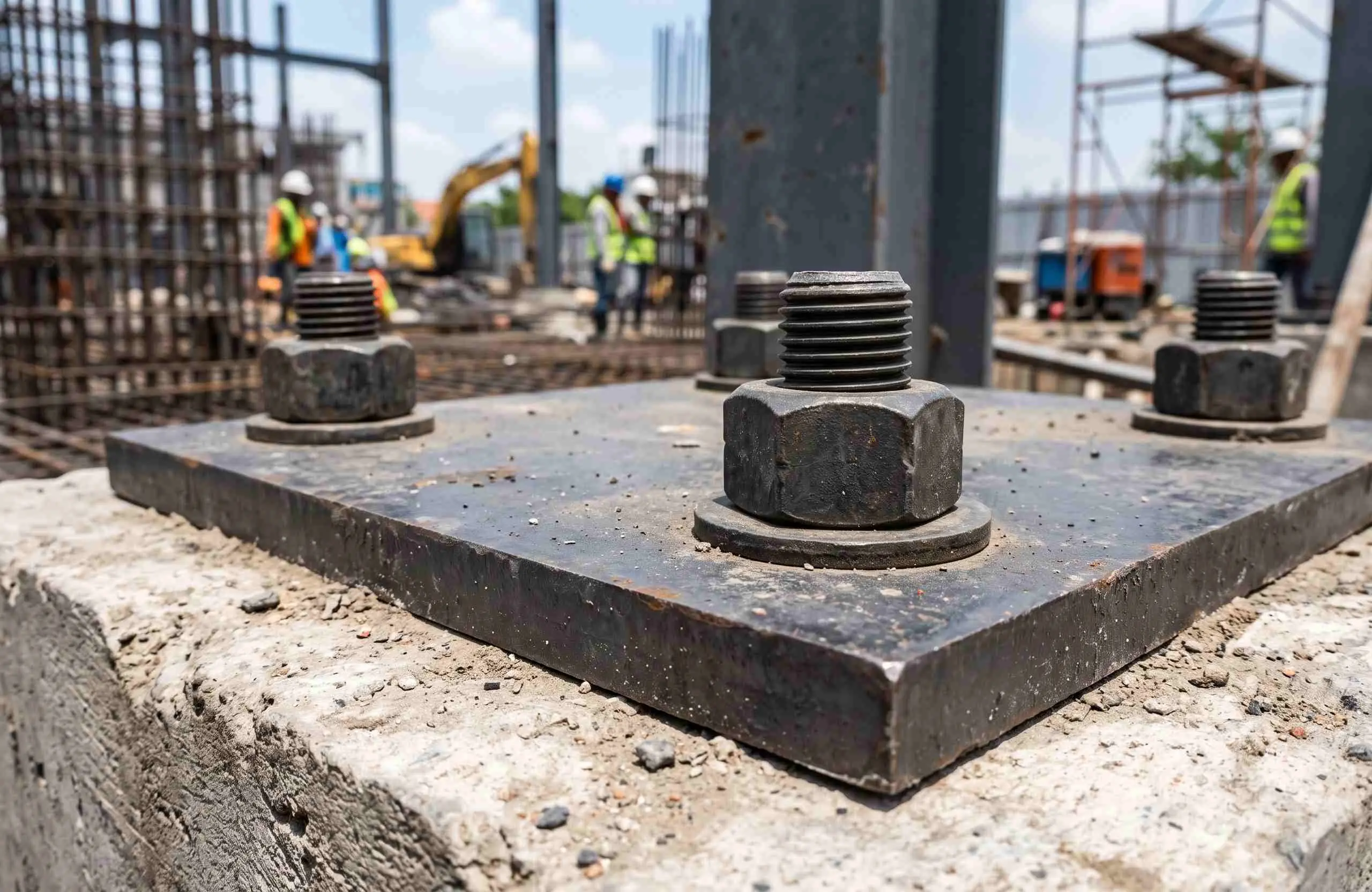

Base plate (pelat landasan) berfungsi menyalurkan beban dari kolom baja (seperti baja WF atau H-Beam) ke pedestal beton. Titik kritis pada area ini meliputi:

1. Ketidaksesuaian Ketebalan Pelat: Penggunaan plat besi 18mm merupakan spesifikasi yang sangat umum untuk bangunan komersial menengah. Namun, jika kontraktor menggunakan pelat banci yang ketebalannya hanya 15mm atau 16mm, pelat tersebut berisiko melengkung (bending) saat beban maksimal bekerja.
2. Kelemahan Torsi pada Baut: Sambungan baut baja struktur (biasanya menggunakan baut High Tension Bolt / HTB) memerlukan pengencangan dengan torsi yang akurat. Baut yang kendur akan membuat kolom bergeser, sementara baut yang terlalu kencang dapat memutus ulir (gagal geser).
3. Retak Las pada Area Transisi: Pengelasan antara kolom baja dan base plate membutuhkan teknik full penetration weld. Kontraktor wajib mengecek apakah hasil las memiliki porosity (lubang udara) yang menurunkan kekuatan struktural.

Risiko Kegagalan pada CNP Rangka Atap

Selain struktur utama, elemen atap juga menyimpan potensi bahaya tersembunyi. Penggunaan baja cnp rangka atap (gording) sangat populer karena ringan dan mudah difabrikasi. Namun, titik kritis sambungannya sering diabaikan:

• Overlapping yang Tidak Memadai: Saat menyambung dua batang CNP, pekerja sering kali memberikan jarak overlap yang terlalu pendek. Akibatnya, area sambungan tidak mampu menahan momen lentur saat atap menerima beban angin kencang.
• Las Bolong pada Baja Tipis: Ketebalan profil CNP biasanya berkisar antara 1,6 mm hingga 3,2 mm. Jika welder menggunakan arus listrik (ampere) yang terlalu besar, material CNP akan berlubang (burn-through), yang merusak integritas baja tersebut.

Material Fabrikasi: Keseimbangan Kualitas dan Harga Plat Hitam Potongan

Banyak aplikator atau bengkel fabrikasi berusaha menekan anggaran dengan mencari harga plat hitam potongan yang paling murah di pasaran untuk dijadikan base plate atau pelat penyambung ( gusset plate).

Meskipun efisiensi biaya itu penting, Anda harus waspada. Plat potongan yang dipotong menggunakan gas biasa (blender) oleh supplier yang tidak profesional sering kali menghasilkan permukaan tepi yang tidak rata (slag). Permukaan yang kasar ini akan menghambat penetrasi cairan las, yang pada akhirnya menciptakan titik kritis sambungan pengelasan yang baru. Selalu pastikan Anda membeli material plat dari distributor terpercaya yang menjamin kualitas pemotongan dan toleransi ketebalan yang standar.

Untuk standar acuan keamanan material baja, Anda juga dapat merujuk pada regulasi dari Badan Standardisasi Nasional (BSN) guna memastikan material proyek Anda lolos inspeksi.

Kesimpulan

Kegagalan struktur baja jarang terjadi secara tiba-tiba pada batang utama, melainkan selalu bermula dari sambungan. Kontraktor harus secara aktif mengawasi titik kritis sambungan pengelasan, memastikan prosedur sambungan baut baja struktur berjalan benar, dan tidak mengorbankan ketebalan plat besi base plate 18mm atau spesifikasi cnp rangka atap hanya demi penghematan sesaat.
