Cara Menghitung Kebutuhan Besi CNP Atap Gudang
Parameter Fundamental Perhitungan Besi Kanal C

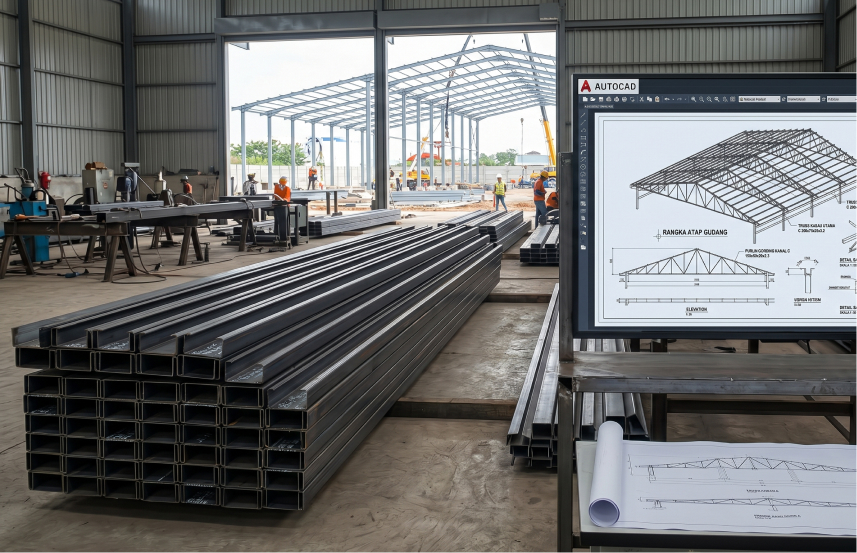

Insinyur struktur menggunakan Besi Kanal C (CNP) sebagai gording (purlin) penopang atap pada bangunan bentang menengah hingga lebar. Kalkulasi volume material tidak sekadar mengukur luas atap, melainkan mempertimbangkan empat parameter teknis fundamental.
Pertama, panjang standar material. Pabrik baja memproduksi Besi CNP dengan panjang standar mutlak 6 meter per batang. Estimator mengonversi total kebutuhan linear ke dalam satuan batang dengan basis dimensi ini.
Kedua, jarak antar gording (purlin spacing). Jarak gording menentukan daya dukung rangka terhadap beban mati (berat atap) dan beban hidup (angin/hujan). Penentuan jarak gording bergantung pada ketebalan profil atap yang digunakan.
Detail Teknis Jarak Gording Ideal:
– Gunakan Atap Spandek (Tebal 0.30mm – 0.35mm): Jarak maksimal 1.0 meter.
– Atap Spandek (Tebal 0.40mm – 0.50mm): Jarak maksimal 1.2 meter hingga 1.5 meter.
– Atap UPVC/Onduline: Jarak maksimal 1.2 meter.
Ketiga, faktor sambungan (overlap). Bentang atap yang melebihi 6 meter memerlukan penyambungan antar batang CNP. Praktik lapangan mensyaratkan overlap sambungan minimal 15 cm hingga 20 cm untuk integritas sambungan las atau baut.
Rumus Definitif Kebutuhan Besi Kanal C untuk Gording Atap
Perhitungan volume Besi Kanal C untuk gording membutuhkan pendekatan linear, bukan luasan (m2). Estimator menghitung total panjang garis gording pada bidang miring atap, lalu membaginya dengan panjang standar material.
Gunakan persamaan matematis berikut untuk akurasi pengadaan:
Jumlah Gording (Satu Sisi) = (Lebar Sisi Miring Atap / Jarak Gording) + 1
Total Kebutuhan Batang = ((Jumlah Gording x Panjang Bangunan) / 6) x (1 + Waste Factor)
Penambahan “+ 1” pada rumus pertama merepresentasikan gording titik awal pada area lisplang (tepi bawah atap). Waste factor 5% mengompensasi sisa potongan (off-cut) yang tidak dapat digunakan pada titik sambungan.

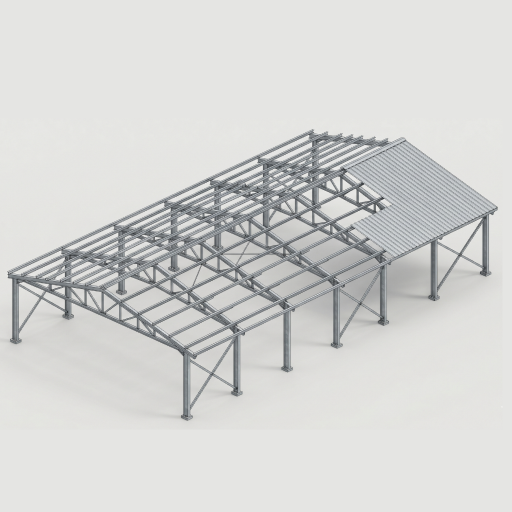

Studi Kasus Eksekusi Lapangan: Atap Gudang 15m x 30m
Kontraktor merancang rangka bangunan gudang dengan spesifikasi berikut:
– Panjang Bangunan: 30 meter.
– Bentang Lebar: 15 meter (Atap Pelana/Gable, simetris dua sisi).
– Lebar Sisi Miring Atap (termasuk overhang): 8 meter per sisi.
– Material Atap: Spandek 0.40mm (Jarak gording desain: 1.2 meter).
– Material Gording: Besi CNP 150x50x20x2.3 mm.
- Langkah 1: Menghitung Jumlah Baris Gording (Per Sisi)
Jumlah Baris = (8 / 1.2) + 1 = 6.66 + 1 = 7.66
Estimator membulatkan ke atas menjadi 8 baris gording per sisi atap.
- Langkah 2: Menghitung Total Panjang Linear
Panjang bangunan 30 meter (membutuhkan 5 batang CNP sejajar, tanpa menghitung overlap).
Total Panjang 1 Sisi = 8 baris x 30 meter = 240 meter linear
Total panjang 2 sisi (Atap Pelana) = 480 meter linear.
- Langkah 3: Konversi ke Satuan Batang & Waste Factor
Kebutuhan Murni = 480 / 6 = 80 batang CNP
Alokasi Waste Factor (5%) dan Overlap Sambungan (20cm x 4 titik sambung per baris = 0.8 meter per baris = tambahan 12.8 meter / 6 = 2.1 batang).
Total Pengadaan = 80 batang x 1.05 = 84 batang CNP
Kontraktor harus menerbitkan Purchase Order (PO) sebanyak 84 batang Besi CNP.
Baca Juga: Konstruksi Gudang Modern | Struktur Baja dan Perizinan
Mode Kegagalan (Failure Mode) dalam Estimasi Kanal C
Analisis data post-mortem proyek menunjukkan kontraktor sering mengalami kekurangan material (shortage) di tengah proyek akibat tiga kesalahan spesifik.
1. Mengabaikan Toleransi Overhang: Estimator menghitung bentang lebar bangunan (misal 15 meter) tanpa menambahkan overhang tritisan (biasanya 1 meter di tiap sisi luar dinding). Kekurangan ini merusak jadwal instalasi.
2. Melupakan Volume Sambungan (Stek): Setiap bentang lebih dari 6 meter pasti menghasilkan pemotongan dan penyambungan. Mengabaikan overlap 20 cm per titik sambung pada bangunan panjang 50 meter menyebabkan kekurangan hingga 5-8 batang.
3. Kesalahan Pengukuran Sudut Kemiringan: Jarak antar gording dihitung pada bidang miring (hipotenusa), bukan bidang datar (alas). Penggunaan jarak horizontal menghasilkan defisit jumlah baris gording. Estimator wajib menggunakan rumus trigonometri atau mengambil langsung dimensi sisi miring dari gambar kerja CAD.
