Macam Macam Alat Ukur dan Fungsinya | Wajib Tau!
Artikel ini hadir sebagai panduan terlengkap untuk memahami macam macam alat ukur dan fungsinya. Kami akan mengupas tuntas setiap alat, mulai dari yang paling fundamental hingga yang paling canggih, agar Anda dapat membuat keputusan yang tepat, memastikan setiap pekerjaan dilakukan dengan akurasi maksimal, dan menjamin kualitas setiap material yang Anda gunakan.

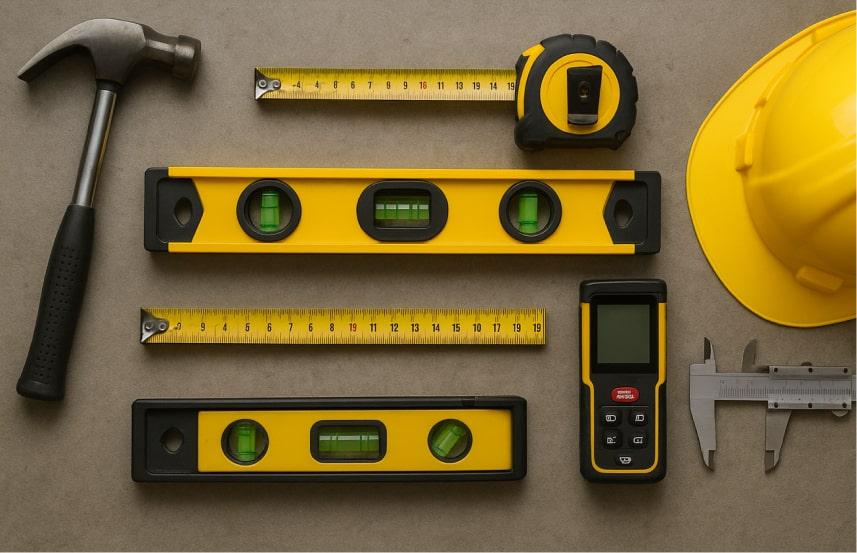

Macam Macam Alat Ukur dan Fungsinya yang Wajib Ada di Setiap Proyek
Setiap proyek, baik skala besar maupun kecil, dimulai dengan pengukuran dasar. Alat-alat dalam kategori ini adalah tulang punggung yang memastikan setiap elemen diletakkan dengan benar sejak awal. Ini bukan sekadar alat, melainkan fondasi dari praktik konstruksi yang baik untuk mencegah kesalahan dasar seperti struktur miring atau pemotongan material yang tidak akurat.

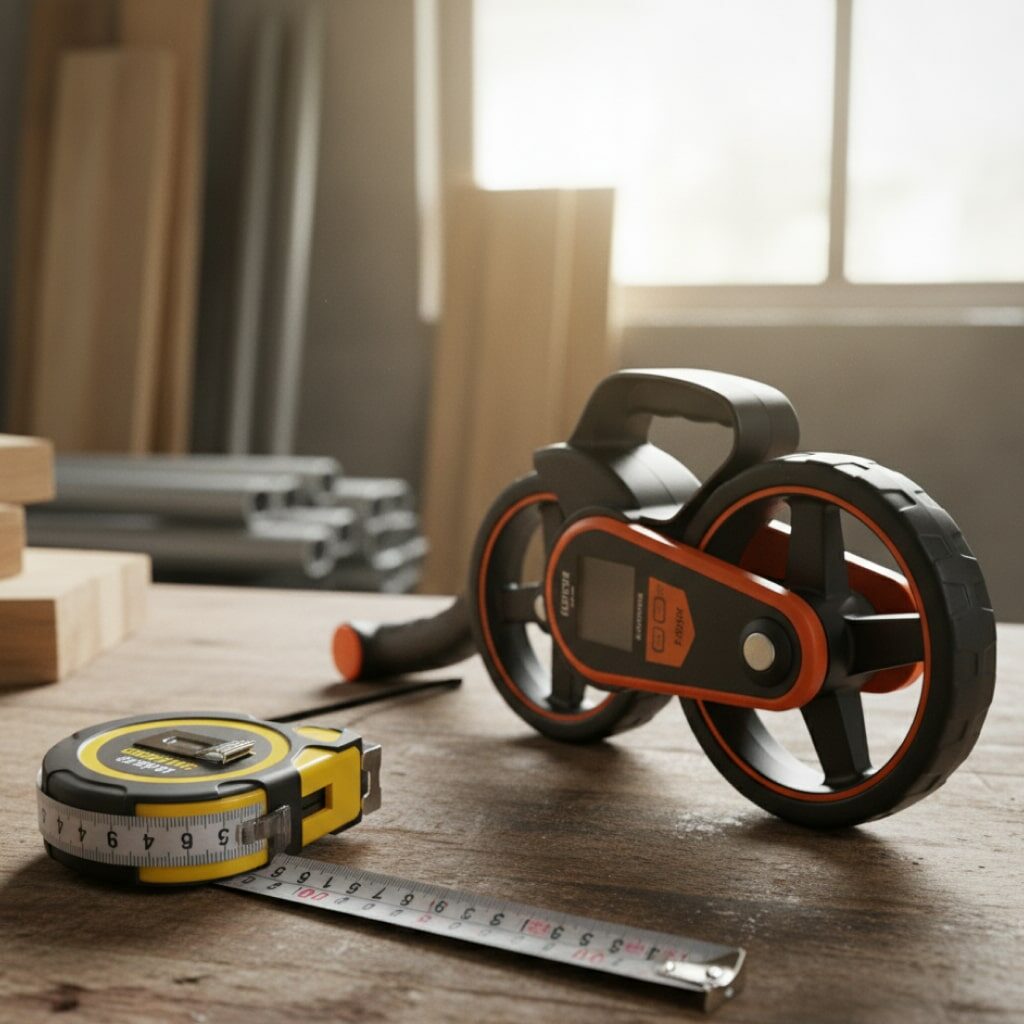

Meteran (Pita Ukur & Gulung) – Alat Ukur Paling Universal
Meteran adalah alat ukur paling esensial dalam hampir semua jenis pekerjaan. Fungsi utamanya adalah untuk mengukur panjang dan jarak antara dua titik. Terdapat dua jenis utama:
- Meteran Pita (Measuring Tape): Terbuat dari pita logam tipis yang lentur, biasanya dengan panjang 5 hingga 10 meter. Ideal untuk mengukur panjang dinding, lebar lantai, atau dimensi material.
- Meteran Gulung (Roll Meter): Dikenal juga sebagai roda pengukur, dirancang untuk mengukur jarak yang sangat panjang dengan cepat, seperti lahan atau jalan.
Tips Praktis: Untuk hasil akurat saat mengukur jarak panjang dengan meteran pita, lakukan berdua. Satu orang menahan ujung meteran, sementara yang lain menarik pita hingga lurus dan tidak tertekuk.

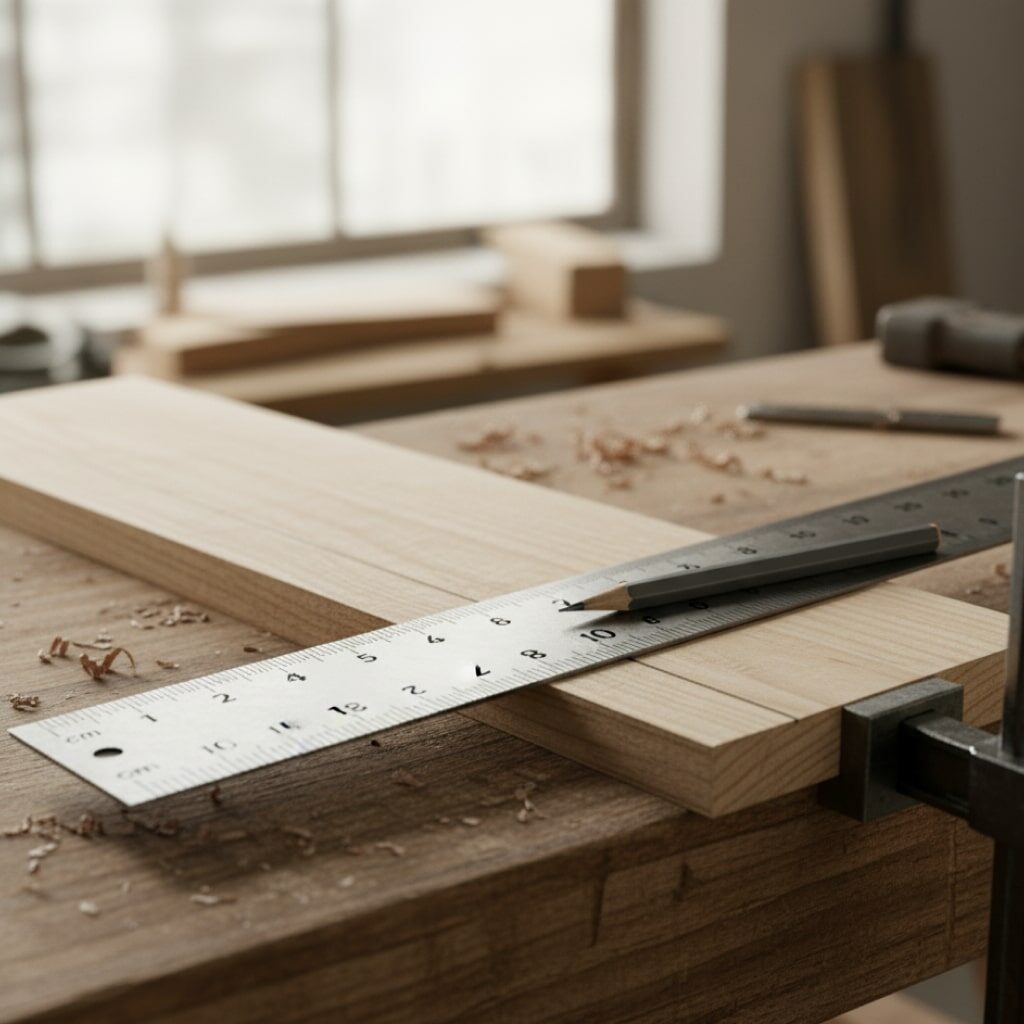

Mistar Baja (Penggaris) – Presisi untuk Jarak Pendek
Mistar baja adalah alat tak tergantikan untuk pengukuran presisi pada jarak pendek dan, yang lebih penting, sebagai alat bantu untuk menarik garis lurus yang presisi pada benda kerja sebelum dipotong atau dibor. Dengan tingkat ketelitian umumnya mencapai 1 mm, mistar baja memastikan setiap tanda yang dibuat akurat.

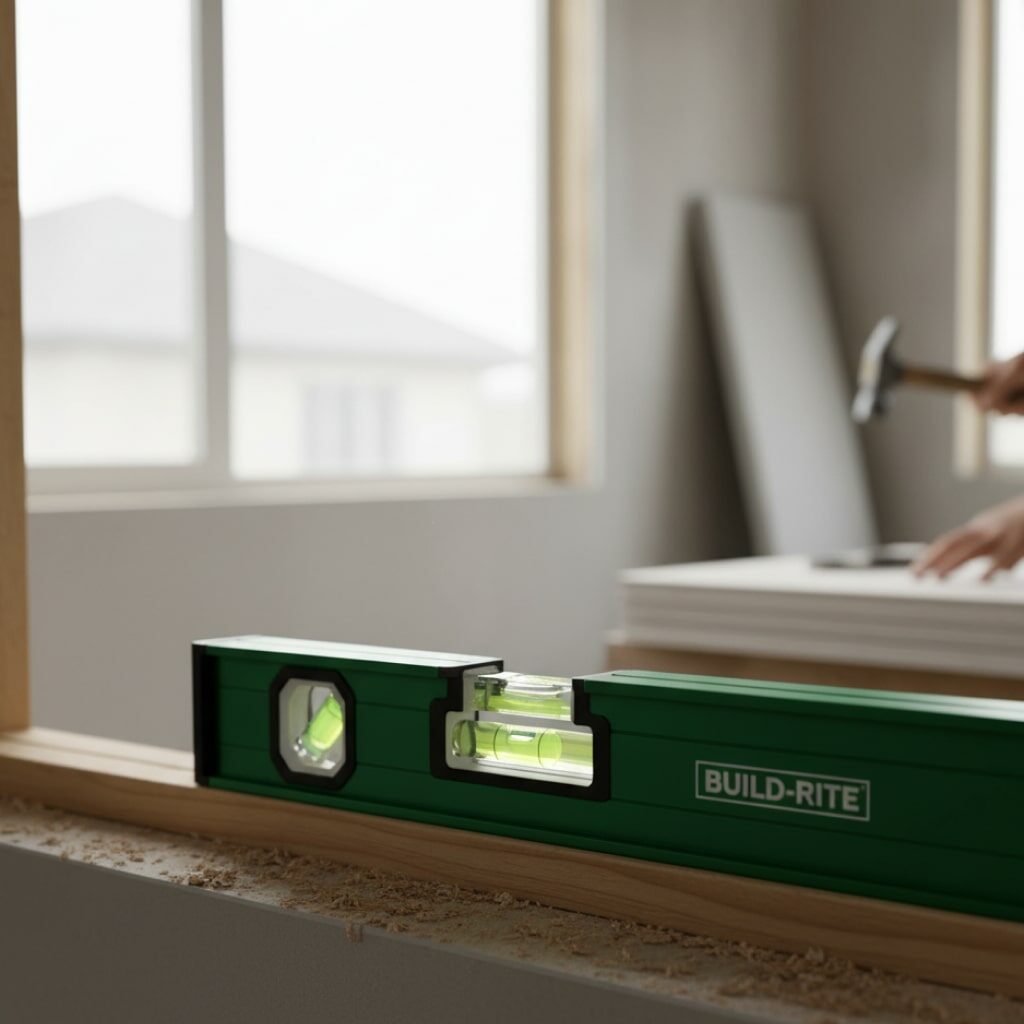

Waterpass (Level) – Penjaga Keseimbangan Struktur
Waterpass adalah alat vital untuk menentukan apakah suatu permukaan sudah benar-benar rata (horizontal) atau tegak lurus (vertikal). Prinsip kerjanya sederhana: gelembung udara di dalam tabung berisi cairan akan berada tepat di tengah saat permukaan rata. Alat ini digunakan untuk memastikan pemasangan dinding, lantai, hingga kusen pintu berada pada tingkat yang seharusnya, mencegah masalah estetika dan struktural di kemudian hari.
Alat untuk Fabrikasi & Quality Control (Tingkat Presisi Tinggi)
Ketika akurasi standar tidak lagi cukup, Anda memerlukan alat ukur presisi. Alat ini adalah instrumen pemberdayaan bagi Anda sebagai konsumen. Di industri baja, misalnya, sering ditemukan material “besi banci” yang ukurannya lebih kecil dari standar. Dengan alat ukur presisi, Anda dapat secara mandiri memverifikasi spesifikasi material yang diterima.

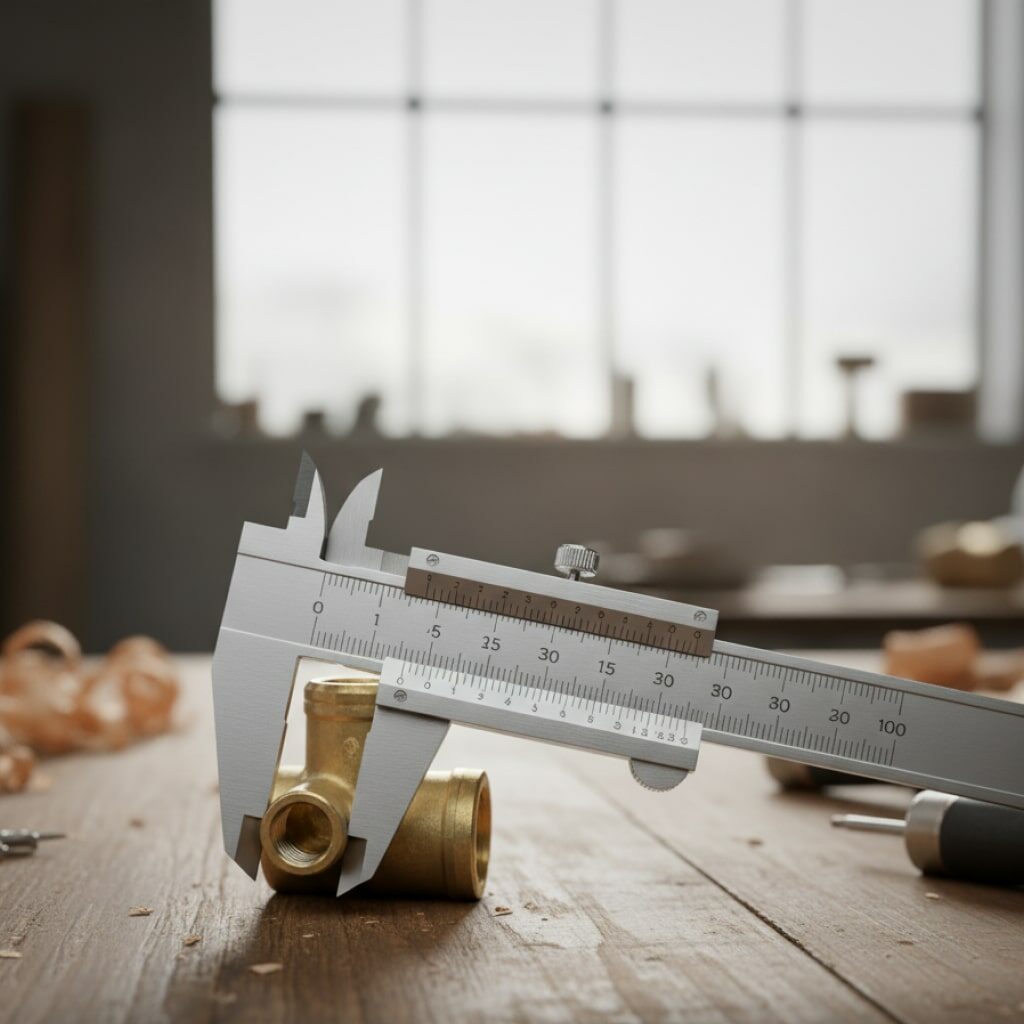

Jangka Sorong (Vernier Caliper) – Si Serbaguna yang Akurat
Jangka sorong adalah “pisau Swiss” dalam dunia pengukuran presisi karena mampu melakukan tiga jenis pengukuran berbeda: dimensi luar, dimensi dalam, dan kedalaman. Cara Membaca Jangka Sorong (Contoh Praktis): Dengan tingkat ketelitian hingga 0,02 mm, cara membacanya lebih mudah dari kelihatannya :
- Baca Skala Utama (SU): Lihat angka pada skala utama tepat sebelum angka 0 pada skala nonius. Misal, menunjukkan 2,4 cm.
- Cari Garis Sejajar: Temukan satu garis pada skala nonius yang lurus sempurna dengan satu garis di atasnya pada skala utama. Misal, garis yang sejajar adalah angka 6 pada skala nonius.
- Hitung Hasil Akhir: Hasil = SU + (Angka Nonius x Tingkat Ketelitian). Hasil = 2,4 cm + (6 x 0,01 cm) = 2,4 cm + 0,06 cm = 2,46 cm.

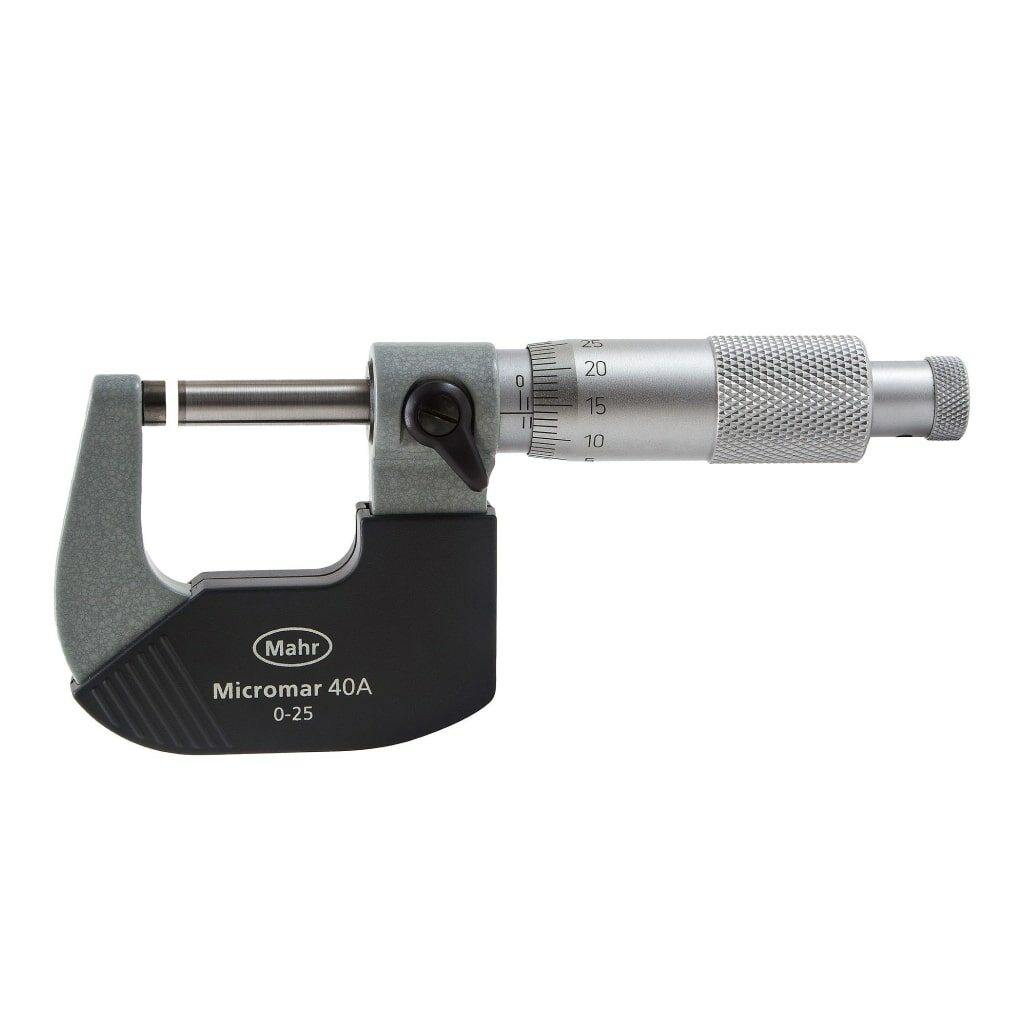

Mikrometer Sekrup (Micrometer) – Presisi Tingkat Lanjut
Untuk kebutuhan presisi yang lebih tinggi lagi, mikrometer sekrup adalah jawabannya. Ideal untuk mengukur ketebalan benda sangat tipis seperti plat baja atau diameter kawat. Tingkat ketelitiannya yang mencapai 0,01 mm bahkan 0,001 mm membuatnya 10 kali lebih teliti dibandingkan jangka sorong.
Penggunaan alat ukur presisi menjadi sangat penting saat Anda membeli material ber-Standar Nasional Indonesia (SNI) yang diawasi oleh Badan Standardisasi Nasional (BSN). Produk baja SNI memiliki standar toleransi ukuran yang sangat ketat. Sebagai contoh, saat Anda membeli plat strip, spesifikasi SNI menetapkan toleransi tebal yang sangat kecil. Untuk plat dengan tebal nominal 1,60 mm hingga 2,00 mm, toleransi yang diizinkan hanya ±0,16 mm. Satu-satunya cara bagi Anda untuk memverifikasi ini adalah dengan menggunakan jangka sorong atau mikrometer sekrup. Ini adalah langkah krusial untuk memastikan Anda mendapatkan kualitas yang sesuai dan mencegah penggunaan material di bawah standar.
Era Digital Konstruksi: Inovasi Alat Ukur Modern
Teknologi digital telah merevolusi dunia pengukuran, menawarkan kecepatan, akurasi, dan kemudahan yang sebelumnya tidak terbayangkan.
Meteran Laser (Laser Distance Meter) – Cepat, Akurat, Jangkauan Jauh
Meteran laser menggunakan sinar laser untuk mengukur jarak dengan akurasi sangat tinggi (deviasi hanya 1-2 mm). Keunggulannya adalah kecepatan, kemudahan pengukuran oleh satu orang, dan kemampuan mengukur jarak yang sulit dijangkau seperti tinggi langit-langit.

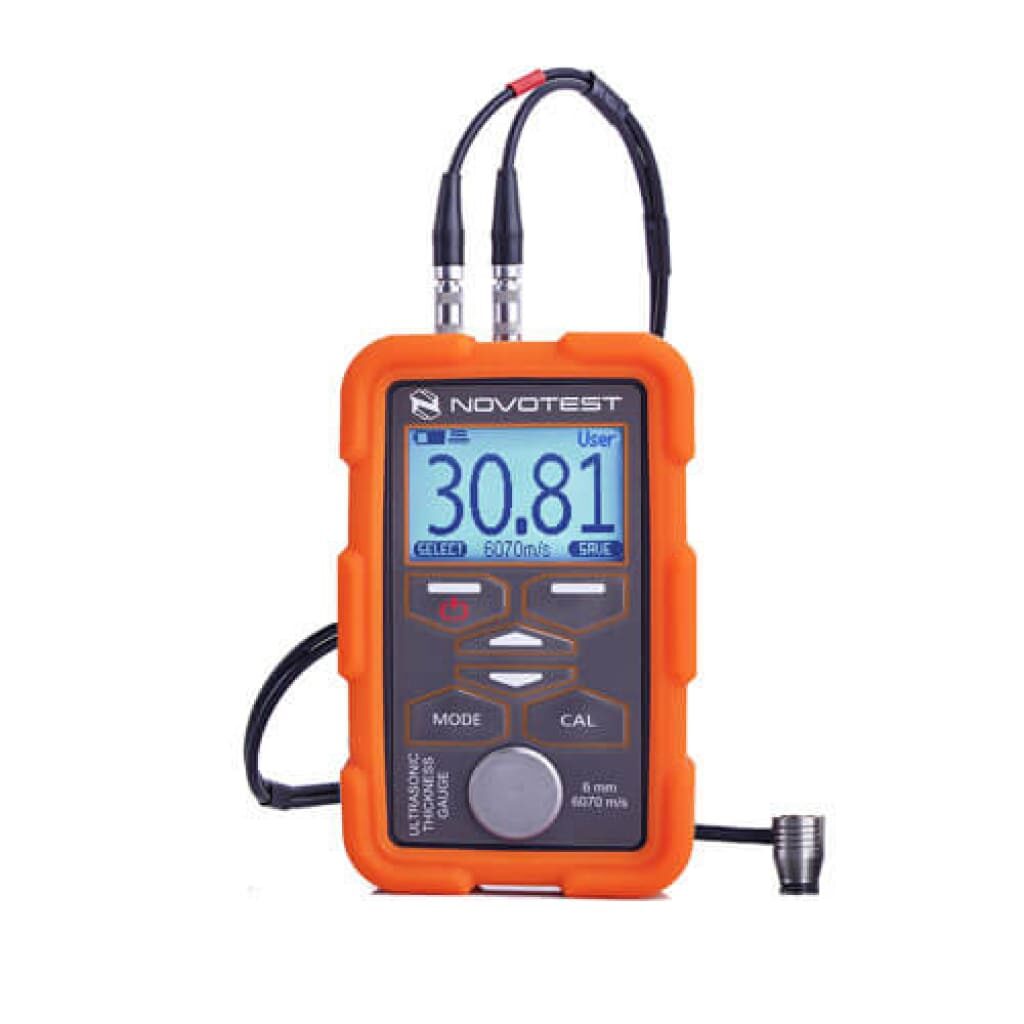

Ultrasonic Thickness Gauge – Mengukur Tanpa Merusak
Alat canggih ini mengirimkan gelombang suara melalui material dan mengukur waktu pantulnya untuk menghitung ketebalan secara akurat dari satu sisi saja. Sangat krusial dalam inspeksi dan pemeliharaan untuk mendeteksi penipisan material akibat korosi, dengan rentang ukur 1,2 mm hingga 220 mm untuk baja.
Alat Ukur Digital Lainnya
- Digital Caliper & Micrometer: Versi digital dari jangka sorong dan mikrometer sekrup yang menampilkan hasil pada layar LCD, menghilangkan potensi kesalahan pembacaan manual.
- Ohmmeter & Multimeter: Wajib ada dalam setiap proyek yang melibatkan instalasi listrik untuk mengukur hambatan, tegangan, dan arus listrik, memastikan semua sirkuit berfungsi dengan baik dan aman.
| Nama Alat | Fungsi Utama | Tingkat Presisi | Contoh Penggunaan di Proyek |
| Meteran Pita | Mengukur panjang/jarak | Rendah (±1 mm) | Mengukur panjang ruangan untuk pemasangan keramik. |
| Waterpass | Memastikan kerataan | N/A (Visual) | Memastikan kusen jendela terpasang lurus. |
| Jangka Sorong | Diameter, kedalaman | Tinggi (hingga 0,02 mm) | Memeriksa diameter besi beton agar sesuai SNI. |
| Mikrometer Sekrup | Ketebalan benda tipis | Sangat Tinggi (hingga 0,01 mm) | Mengukur ketebalan plat baja tipis. |
| Meteran Laser | Mengukur jarak jauh/area | Tinggi (±1-2 mm) | Menghitung luas dinding untuk kebutuhan cat. |
Macam Macam Alat Ukur dan Fungsinya untuk Survei & Teknik Sipil
Ketika skala proyek meningkat, seperti pada pembangunan gedung tinggi atau pemetaan lahan, dibutuhkan alat ukur dengan kemampuan yang jauh melampaui alat-alat fundamental. Di sinilah macam-macam alat ukur dan fungsinya untuk bidang teknik sipil dan survei berperan.

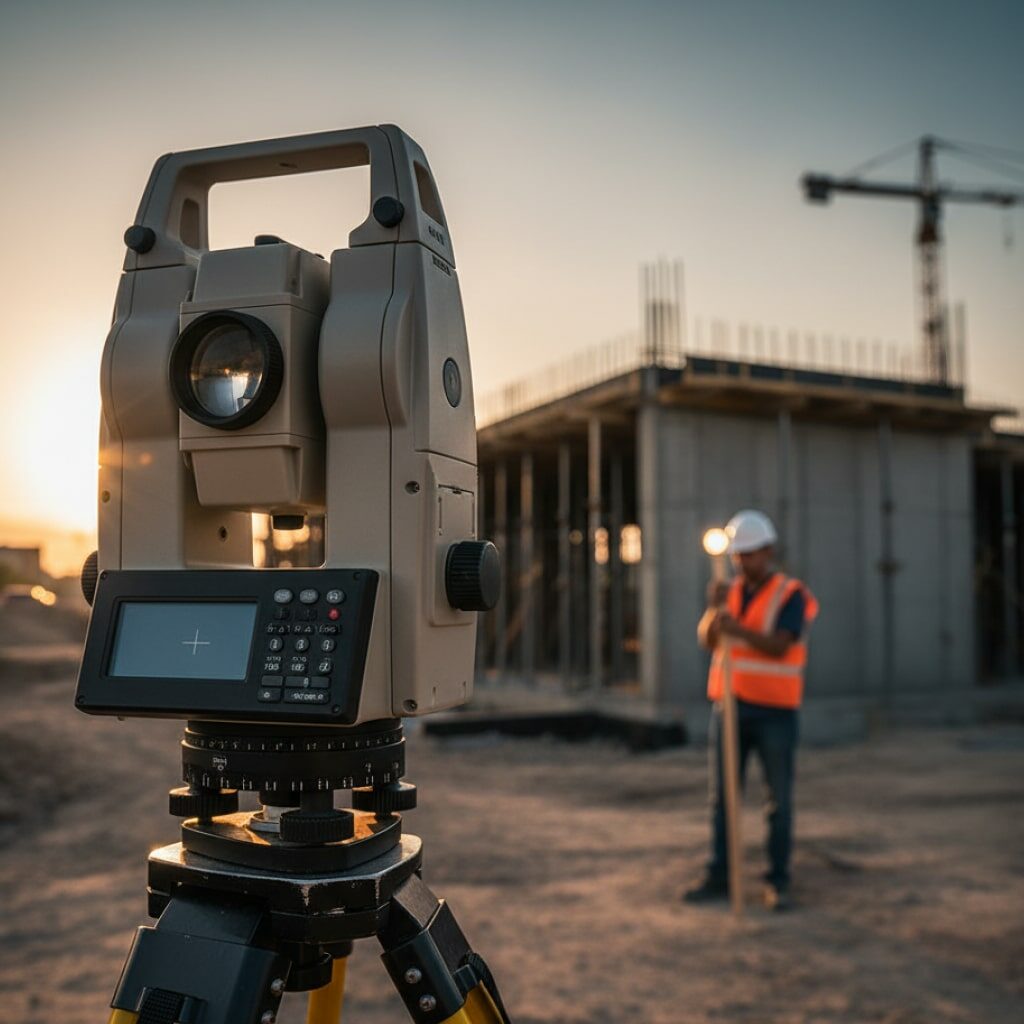

Theodolite – Pengukur Sudut Presisi
Theodolite adalah instrumen optik presisi untuk mengukur sudut horizontal dan vertikal dengan akurasi sangat tinggi. Fungsi utamanya adalah untuk setting out atau pematokan, yaitu proses mentransfer titik-titik dari gambar desain ke lokasi proyek, memastikan sudut pondasi benar-benar 90 derajat dan kolom bangunan berdiri tegak lurus.
Total Station – Revolusi Survei Digital
Total Station adalah evolusi modern dari Theodolite yang menggabungkan pengukur sudut elektronik dengan pengukur jarak (EDM). Alat ini dapat mengukur sudut dan jarak secara bersamaan, lalu secara otomatis menghitung koordinat tiga dimensi (X, Y, Z), mempercepat pekerjaan survei dan mengurangi human error.
Instrumen Survei Lainnya
- GPS Geodetik: Berbeda dari GPS di ponsel, alat ini menggunakan sinyal satelit untuk menentukan posisi dengan akurasi hingga level milimeter, krusial untuk proyek infrastruktur skala besar.
- Kompas & Klinometer: Kompas tetap relevan untuk menentukan arah mata angin , sementara Klinometer berfungsi mengukur sudut kemiringan atau elevasi.
Alat Uji Spesialis untuk Industri Besi, Baja, dan Manufaktur
Di luar pengukuran dimensi, ada alat yang menjawab pertanyaan lebih kritis: “apakah produk ini akan bertahan lama dan aman digunakan?”.

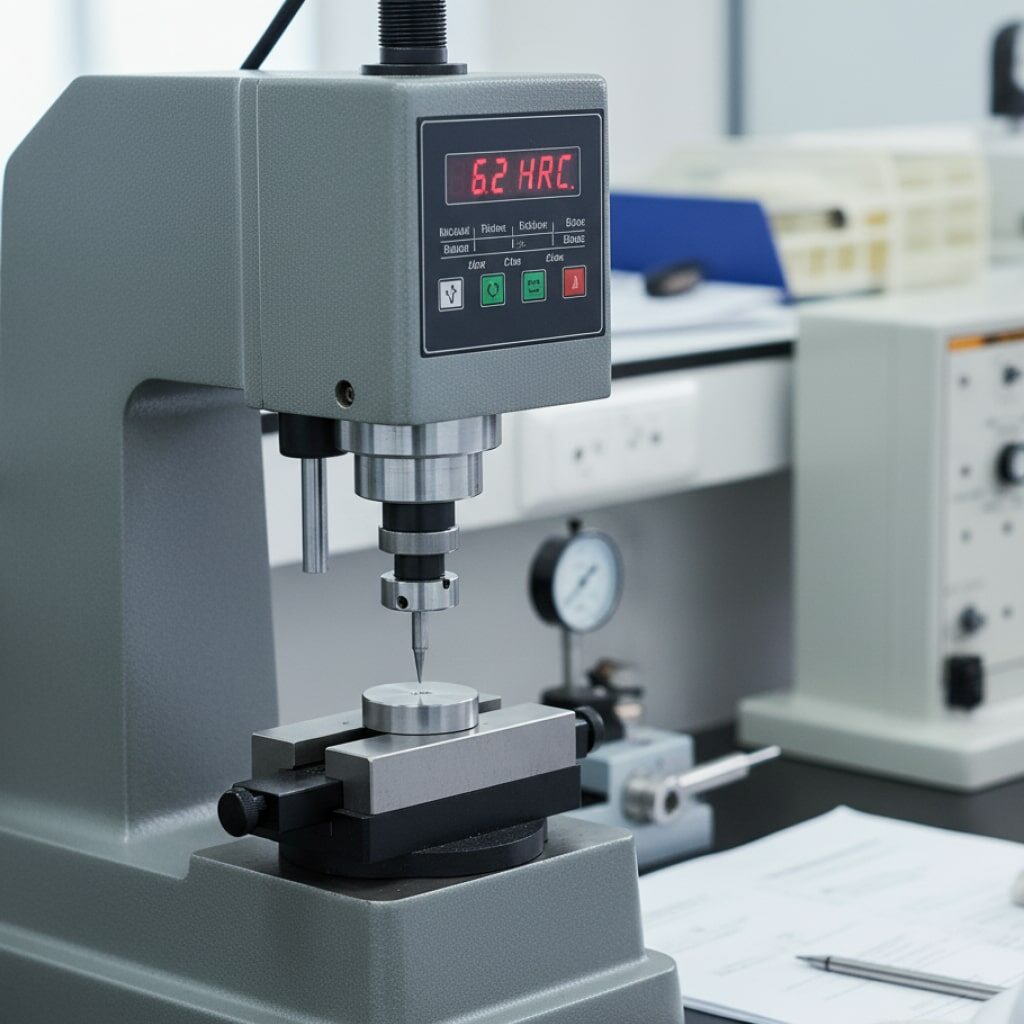

Hardness Tester (Alat Uji Kekerasan)
Kekerasan adalah ketahanan material terhadap goresan atau lekukan. Hardness Tester mengukur nilai ini secara kuantitatif menggunakan metode seperti Rockwell, Brinell, atau Vickers untuk memastikan material baja memiliki kekuatan yang sesuai spesifikasi.

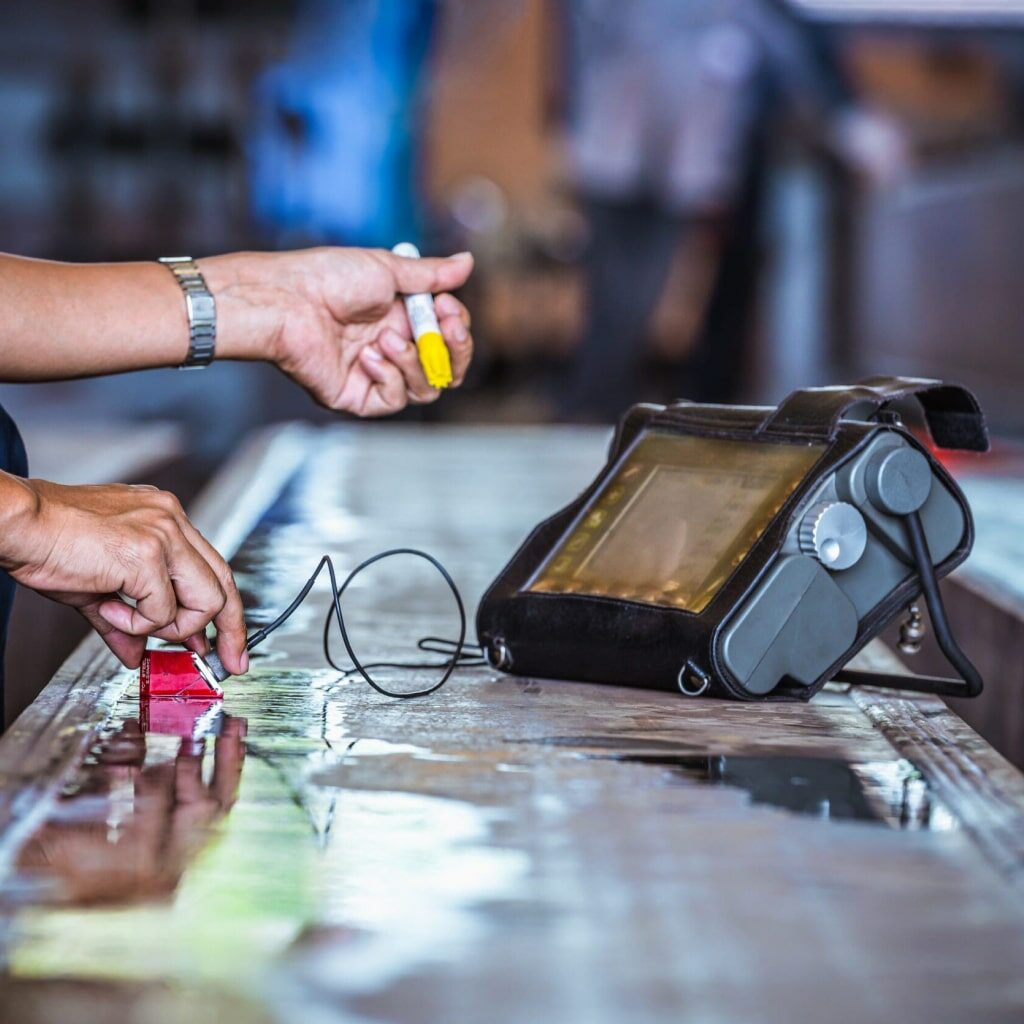

Non-Destructive Testing (NDT) – Melihat Cacat Tersembunyi
Non-Destructive Testing (NDT) adalah serangkaian teknik untuk mengevaluasi material tanpa merusaknya. Dengan NDT, kita bisa “melihat” ke dalam material untuk menemukan cacat tersembunyi.
- Magnetic Particle Test (MT): Sangat efektif untuk mendeteksi retak di permukaan pada material besi dan baja. Material dimagnetisasi dan ditaburi partikel magnetik yang akan berkumpul di lokasi retakan, membuatnya terlihat jelas.
- Ultrasonic Test (UT): Menggunakan gelombang suara frekuensi tinggi untuk mendeteksi cacat internal seperti rongga atau retakan di dalam lasan.
Sebagai contoh pengaplikasian, bayangkan Anda sedang membuat pagar pengaman menggunakan besi nako. Secara visual, batang besi itu mungkin terlihat sempurna. Namun, bisa jadi terdapat retakan mikro yang tak terlihat mata. Dengan metode NDT seperti Magnetic Particle Test, cacat tersembunyi ini dapat dideteksi, memastikan produk yang Anda pasang tidak hanya indah, tetapi juga benar-benar kuat dan aman.
Pentingnya Perawatan dan Kalibrasi Alat Ukur
Memiliki alat ukur terbaik di dunia tidak ada artinya jika alat tersebut tidak akurat. Di sinilah peran vital perawatan dan kalibrasi. Kalibrasi adalah proses membandingkan pengukuran alat dengan standar yang diketahui untuk memastikan akurasinya.
- Mengapa Ini Krusial?
- Menjaga Akurasi: Seiring waktu, semua alat ukur dapat mengalami penyimpangan. Kalibrasi rutin mengembalikan akurasinya sesuai standar.
- Menjamin Kualitas & Keamanan: Pengukuran yang salah dapat menyebabkan kegagalan struktural. Kalibrasi adalah bagian dari mitigasi risiko.
- Memenuhi Standar Industri: Banyak proyek besar dan standar (seperti ISO 9001) yang mewajibkan penggunaan alat ukur yang terkalibrasi secara berkala.
- Tips Perawatan Sederhana:
- Bersihkan Setelah Digunakan: Jauhkan alat dari debu, kotoran, dan kelembapan.
- Simpan dengan Benar: Gunakan kotak pelindung aslinya untuk mencegah benturan dan kerusakan.
- Jadwalkan Kalibrasi Profesional: Untuk alat presisi seperti Total Station atau Ultrasonic Gauge, jadwalkan kalibrasi dengan laboratorium terakreditasi secara rutin (misalnya, setahun sekali).
Dari akurasi fundamental sebuah meteran, presisi tinggi jangka sorong, kecepatan meteran laser, hingga kemampuan canggih Total Station dan alat uji NDT, kita telah melihat bahwa setiap alat memiliki peran spesifik dalam rantai kualitas sebuah proyek.
Pada akhirnya, menginvestasikan waktu untuk memahami macam macam alat ukur dan fungsinya, serta merawatnya dengan benar, bukan sekadar tentang teknis pengukuran. Ini adalah investasi pada kualitas, efisiensi biaya, dan yang terpenting, keselamatan kerja. Akurasi adalah bahasa universal dari keunggulan dalam dunia konstruksi dan manufaktur.
