Keunggulan Besi CNP Galvanis vs Hitam

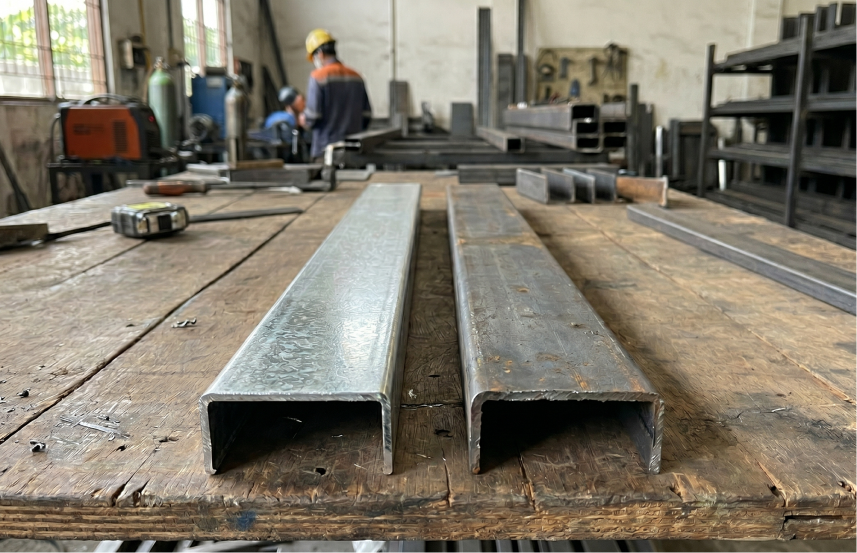

Apa sebenarnya keunggulan besi CNP vs Hitam sesungguhnya? Mari kita bahas bersama! Besi Kanal C hitam (black steel / baja karbon murni) bereaksi secara agresif terhadap oksigen dan kelembapan, menghasilkan besi oksida (Fe2O3) atau karat. Laju korosi baja karbon murni di lingkungan industrial atau pesisir (kategori C4 atau C5 menurut standar ISO 9223) mencapai 20 hingga 30 mikron per tahun. Tanpa proteksi, struktur gording CNP hitam setebal 2.0 mm akan kehilangan integritas strukturalnya secara parsial dalam waktu kurang dari lima tahun. Besi CNP Galvanis menjadi solusinya, mengapa bisa begitu?

Selain itu, besi CNP galvanis secara aktif menghentikan proses ini melalui mekanisme perlindungan ganda: penghalang (barrier) dan katodik. Sebagai lapis pertama, lapisan seng (Zinc) membungkus rapat seluruh permukaan baja untuk memblokir udara dan air secara total.

Secara elektrometalurgi, zinc memiliki potensial reduksi yang lebih negatif dibandingkan besi murni. Zinc bertindak sebagai anoda korban (sacrificial anode). Jika permukaan CNP tergores secara mekanis hingga mengekspos baja di bawahnya sedalam beberapa milimeter, zinc di sekitarnya akan terkorosi lebih dulu untuk melindungi baja karbon tersebut. Fenomena ini tidak terjadi pada CNP hitam yang sekadar dilapisi cat anti-karat (menium/epoksi); goresan pada cat langsung memicu penyebaran karat di bawah lapisan (underfilm corrosion).

Detail Teknis:

Perlindungan katodik zinc mampu melindungi goresan pada permukaan baja hingga jarak 5 mm dari tepi lapisan yang utuh. Arus galvanik mengalir secara alami dari zinc ke baja, menetralisir reaksi oksidasi secara instan selama massa zinc belum habis.

Spesifikasi Teknis Lapisan Galvanis (Standar Z-Coating)

Ketahanan CNP galvanis berbanding lurus dengan ketebalan lapisan seng yang diaplikasikan di pabrik. Parameter teknis ini diukur dalam satuan GSM (Grams per Square Meter) atau ketebalan mikron.

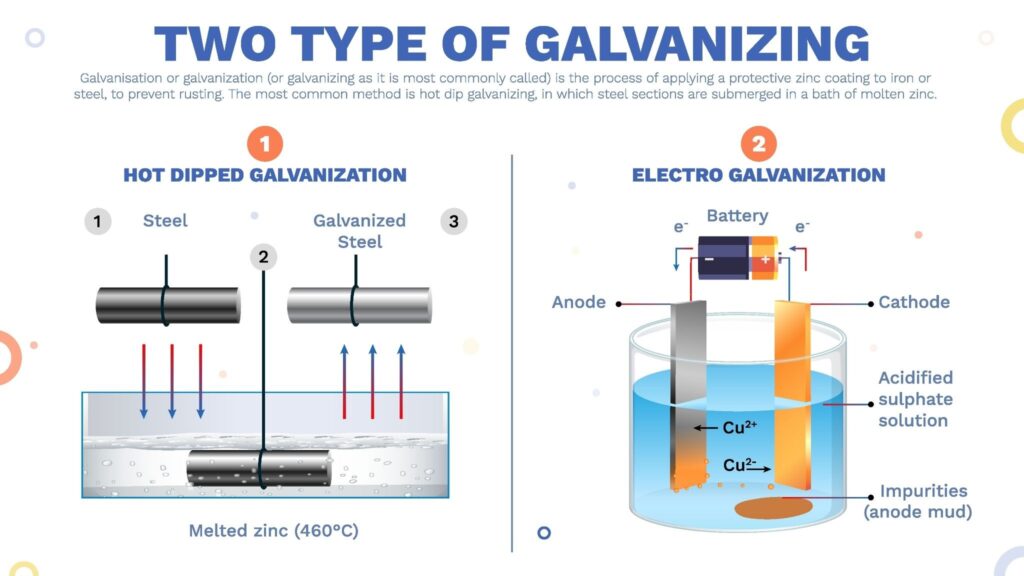

Metode Pre-Galvanized (lembaran plat galvanis yang di-roll-forming menjadi profil C) umumnya menggunakan standar Z220 hingga Z275. Angka Z275 mengindikasikan terdapat 275 gram zinc per meter persegi, memberikan ketebalan lapisan proteksi sekitar 19 hingga 20 mikron di setiap sisi penampang. Metode Hot-Dip Galvanized (HDG) mencelupkan CNP hitam yang sudah dibentuk ke dalam bak seng cair bersuhu 450°C. Sesuai standar ASTM A123, material dengan ketebalan 2-3 mm wajib memiliki lapisan zinc minimal 45 mikron hingga 65 mikron.

Kelas Lingkungan (ISO 9223)	Kondisi Paparan	Laju Korosi Zinc (Mikron/Tahun)	Estimasi Umur CNP HDG 65 Mikron
C2 (Rendah)	Pedesaan / Indoor Kering	0.1 – 0.7	> 50 Tahun
C3 (Sedang)	Perkotaan / Pabrik Ringan	0.7 – 2.1	30 – 50 Tahun
C4 (Tinggi)	Area Pesisir / Pabrik Kimia	2.1 – 4.2	15 – 30 Tahun

Baca Juga: Baja Galvanis | Metode, Keunggulan, dan Kelemahannya

Analisis Total Cost of Ownership (TCO): CNP Galvanis vs CNP Hitam

Banyak Manajer Pengadaan (Procurement Manager) lebih memilih CNP hitam karena material ini menawarkan harga beli awal (Capital Expenditure / CAPEX) yang 20% hingga 30% lebih murah per batang 6 meter daripada versi galvanis. Namun, Anda akan membuat kesalahan matematis jika mengabaikan biaya pelapisan dan pemeliharaan jangka panjang (Operational Expenditure / OPEX) dalam perbandingan tersebut.

Saat memutuskan memakai CNP hitam, tim fabrikasi wajib melakukan proses sandblasting (Sa 2.5) untuk mengikis mill scale, lalu mengaplikasikan cat epoxy primer (ketebalan basah ~100 mikron) serta cat polyurethane topcoat. Akumulasi biaya material cat, thinner, konsumsi grit sandblasting, hingga upah tenaga kerja justru akan melambungkan total biaya terpasang CNP hitam hingga melampaui harga beli CNP galvanis pabrikan.

Ketika Anda menghitung Total Cost of Ownership pada proyek gudang berumur desain 20 tahun, Anda akan membuktikan bahwa CNP galvanis justru 15% lebih murah pada hitungan akhirnya. Terlebih lagi, pemakaian CNP galvanis membebaskan Anda dari siklus pengecatan ulang yang biasanya wajib Anda lakukan setiap 5-7 tahun pada struktur gording CNP hitam.

Failure Mode: Batasan Fabrikasi dan Prosedur Pengelasan

Fase penyambungan (jointing) di lapangan kerap menjadi kendala teknis terbesar dalam aplikasi CNP galvanis. Jika Anda mengelas material ini tanpa menerapkan prosedur mitigasi yang ketat, tindakan tersebut akan langsung memicu dua kegagalan masif: kerusakan struktural dan keracunan gas.

Karena seng meleleh pada suhu 419°C—jauh di bawah titik leleh baja karbon (1.400°C – 1.500°C) dan temperatur busur las yang mencapai 6.000°C—seng akan menguap secara eksplosif bahkan sebelum kawat las mencair sempurna. Uap seng ini kemudian menjebak dirinya di dalam weld pool (kawah las) dan menciptakan porositas (rongga udara makroskopis) yang memangkas kuat tarik sambungan hingga 30%. Selain itu, welder yang menghirup uap seng (zinc oxide) berisiko tinggi mengalami Metal Fume Fever. Kondisi medis akut ini jelas mengancam standar keselamatan dan kesehatan kerja (K3) di proyek Anda.

Untuk mencegah masalah tersebut, tim fabrikasi wajib menggerinda atau mengelupas lapisan seng sejauh 25 mm hingga 50 mm dari area las. Setelah selesai mengelas area baja karbon yang terbuka, aplikator harus segera mengembalikan proteksi anti-karatnya. Mereka wajib mengoleskan Zinc-Rich Paint (Cold Galvanizing) dengan kandungan minimal 90% debu seng aktif, sesuai panduan ASTM A780. Jika Anda mengabaikan prosedur ini, Anda otomatis membatalkan garansi teknis ketahanan karat material tersebut.

Cegah Kegagalan Struktural dengan Material yang Tepat

Memilih material dan prosedur penyambungan yang benar adalah kunci umur panjang bangunan industri Anda. Pastikan Anda menggunakan besi CNP galvanis dengan ketebalan coating standar ISO.

Ragu menentukan spesifikasi yang tepat untuk proyek Anda? Tim ahli SMS Perkasa siap membantu!
