Bracing | Pengertian, Jenis, dan Fungsi

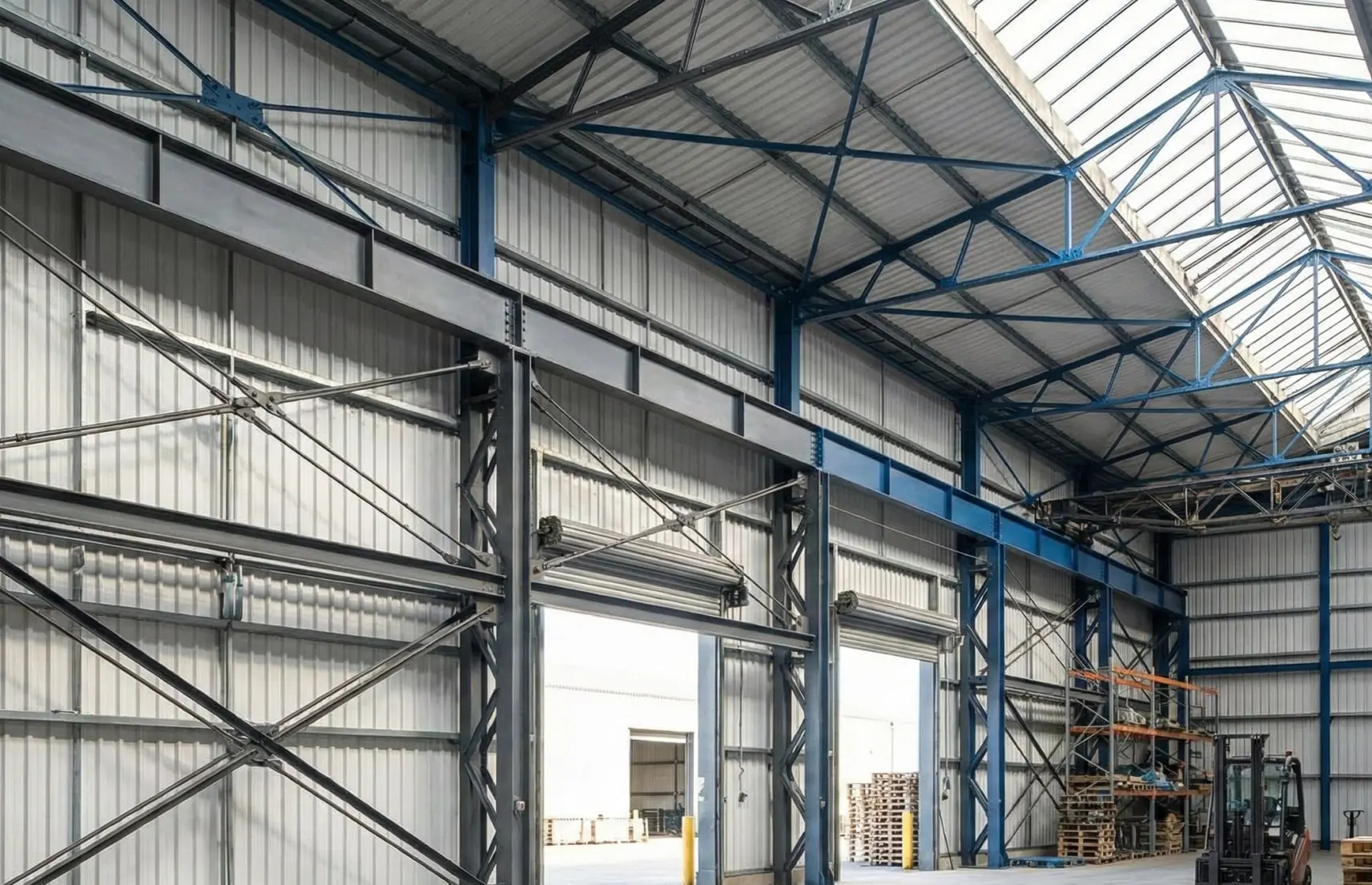

Bracing (sistem pengaku atau ikatan angin) adalah jaringan struktural sekunder yang dirancang khusus untuk mentransfer beban lateral akibat angin (wind load) dan aktivitas seismik ke fondasi, sekaligus menjaga rigiditas rangka utama dari risiko deformasi melintir. Bagi pelaku bisnis konstruksi berat di segmen B2B, ketepatan penentuan dimensi komponen ini sejak fase perencanaan adalah kunci utama mengeliminasi salah spesifikasi (spec mismatch) yang berujung pada kegagalan saat tahap perakitan rangka (erection) dan keharusan pengerjaan ulang (rework) total di lapangan. Artikel ini akan membedah secara mendalam jenis konfigurasi, material wajib, serta standar keamanan bracing sesuai regulasi yang berlaku.

Apa Itu Bracing dan Mengapa Sangat Penting?

Secara teknis, bracing adalah elemen struktural yang berfungsi untuk mengikat kolom dan balok utama menjadi satu kesatuan sistem yang kaku (rigid). Jika kolom adalah “kaki” yang menahan beban bangunan agar tidak ambles ke bawah (gravitasi), maka bracing adalah “otot” yang menjaga agar kaki-kaki tersebut tidak meleyot atau bergeser ke samping saat didorong.

Masalah: Bangunan Tanpa Tulang Punggung

Bayangkan sebuah kardus kosong. Jika Anda menekan bagian atasnya, kardus itu kuat. Namun, jika Anda mendorongnya dari samping, kardus itu akan mudah sekali miring dan rubuh. Fenomena ini disebut sway. Struktur baja tanpa pengaku (Open Frame) berperilaku persis seperti kardus tersebut. Gaya lateral seperti angin kencang atau guncangan gempa dapat menyebabkan deformasi berlebih yang berujung pada keruntuhan total.

Solusi: Reduksi Simpangan hingga 80%

Di sinilah peran bracing baja menjadi krusial. Dengan menambahkan elemen diagonal, mekanisme penyaluran beban berubah dari lentur menjadi tarik-tekan. Riset teknik sipil menunjukkan bahwa implementasi konfigurasi bracing yang tepat, seperti tipe Inverted-V atau X-bracing, mampu mereduksi perpindahan lateral (displacement) bangunan hingga 80% saat terjadi gempa. Ini adalah bentuk “asuransi” struktur termurah yang bisa Anda pasang.

Jenis-Jenis Konfigurasi Bracing

Pemilihan bentuk bracing tidak boleh sembarangan karena setiap konfigurasi memiliki karakteristik unik yang mempengaruhi fungsi arsitektur dan kekuatan struktur. Berikut adalah penjelasan detail untuk setiap jenisnya:

1. X-Bracing (Cross Bracing)Konfigurasi ini terdiri dari dua batang baja yang bersilangan penuh membentuk huruf “X”. Ini adalah tipe yang paling populer karena menawarkan kekakuan tertinggi dibandingkan sistem lainnya. Sistem ini sangat efisien dalam menahan beban gempa bolak-balik; saat satu batang mengalami tarik, batang lainnya mengalami tekan. Namun, kelemahan utamanya adalah sisi arsitektural: bentuk silang ini menutup total ruang antar kolom, sehingga Anda tidak bisa menempatkan pintu, jendela, atau lorong di area yang dipasangi X-bracing.
2. Inverted-V (Chevron Bracing)Berbentuk seperti huruf “V” terbalik di mana kedua batang diagonal bertemu di titik tengah balok atas. Keunggulan utamanya adalah fleksibilitas arsitektural yang memberikan ruang kosong di bawah bracing, memungkinkan penempatan pintu, jendela, atau jalur akses di tengah bentang. Meski demikian, desain ini menuntut perhatian khusus pada balok di atasnya. Saat terjadi gempa, bracing akan menarik balok ke bawah, sehingga balok tersebut wajib didesain ekstra kuat agar tidak melendut atau gagal.
3. Diagonal Tunggal (Single Diagonal)Sistem ini hanya menggunakan satu batang miring pada setiap bentang kolom. Ini adalah opsi yang paling ekonomis dan sederhana secara instalasi. Walaupun murah, penerapannya memerlukan strategi khusus: bracing ini harus dipasang secara berpasangan dengan arah yang berlawanan pada bentang yang berbeda. Tujuannya adalah untuk memastikan keseimbangan, sehingga saat gempa mendorong ke satu arah, selalu ada batang yang bekerja menahan gaya tarik.
4. Eccentrically Braced Frames (EBF)Ini adalah sistem yang paling mutakhir dan paling tahan gempa. Ciri khasnya adalah ujung-ujung bracing tidak dipertemukan di satu titik, melainkan diberi jarak yang disebut “Link”. Bagian Link ini berfungsi seperti sekering listrik; ia sengaja didesain untuk leleh duluan guna menyerap energi gempa yang dahsyat. Hal ini melindungi kolom dan balok utama dari kerusakan fatal. Namun, karena kompleksitas desain dan perhitungannya, sistem ini biasanya lebih mahal dan rumit untuk dikerjakan dibanding tipe lainnya.

Material Bracing: Jangan Salah Pilih!

Kesalahan fatal yang sering dilakukan tim pengadaan (procurement) atau kontraktor pemula adalah substitusi material demi penghematan sesaat. Berikut panduannya:

1. Besi Beton (Rebar) untuk Tarik

Untuk bangunan gudang sederhana atau cross bracing atap, besi beton sering digunakan.

• Wajib Tahu: Besi beton hanya kuat saat ditarik, tapi lemas saat ditekan. Oleh karena itu, pemasangannya mutlak menggunakan Turnbuckle (Jarum Keras) untuk mengatur kekencangan awal (prategang).
• Tips Ahli: Gunakan Turnbuckle tipe Jaw & Jaw (rahang dengan pasak pengunci), bukan tipe Hook (kait). Tipe kait rawan lepas saat terjadi guncangan hebat. Pastikan juga Anda mengecek update harga besi beton SNI, karena besi banci (diameter kurang) sangat berisiko putus.

2. Besi UNP vs CNP: Jebakan Umum

Tertukarnya pengaplikasian besi UNP dengan besi CNP untuk bracing struktur utama adalah bentuk spec mismatch fatal yang paling sering memicu ambruknya rangka gudang dan pembengkakan biaya akibat pengerjaan ulang (rework). Besi UNP struktural diproduksi dengan metode canai panas (hot rolled) sehingga memiliki ketebalan dinding yang masif (umumnya di atas 5mm) yang superior dalam menahan gaya tekan maupun tarik lateral secara simultan. Sebaliknya, besi CNP (lip channel) dibuat dari plat tipis hasil tekukan dingin (cold formed ketebalan < 3mm) yang hanya diperuntukkan sebagai gording atap non-struktural. Mengganti UNP dengan CNP demi memangkas anggaran belanja modal (CAPEX) jangka pendek justru menciptakan titik kritis kegagalan struktur yang akan ditolak oleh pengawas proyek (site inspector), memaksa tim Anda melakukan pembongkaran rangka total yang membuang waktu dan biaya operasional. (Rekomendasi Tautan Internal: Baca juga “Perbedaan Besi UNP dan CNP untuk Konstruksi Struktural”)

3. Pipa Baja (Hollow/Pipe)

Profil pipa memiliki keunggulan geometris: kekuatannya sama ke segala arah (sumbu X dan Y). Ini membuatnya sangat efisien menahan tekuk dan sering dipakai pada konstruksi ekspos karena estetis.

Tips Pengadaan dan Cek Lapangan

Sebagai pemilik atau pelaksana proyek, lakukan checklist berikut sebelum serah terima pekerjaan:

1. Cek Fisik Material: Jangan hanya percaya invoice. Gunakan sigmat (kaliper) digital. Toleransi ketebalan besi banci bisa “mencuri” kekuatan struktur Anda hingga 20%.
2. Kualitas Sambungan Baut: Pastikan baut yang digunakan adalah High Tension Bolt (HTB) tipe A325 atau 8.8 untuk struktur utama. Baut biasa (grade 4.6) tidak boleh dipakai untuk bracing tahan gempa.
3. Kekencangan Turnbuckle: Untuk bracing besi beton, pastikan kawat tidak kendur (sagging). Jika digoyangkan tangan terasa “membal”, berarti perlu dikencangkan lagi.
4. Mitra Terpercaya: Risiko material palsu sangat tinggi. Selalu konsultasikan kebutuhan Anda dengan distributor besi yang berani memberikan sertifikat pabrik (Mill Certificate) untuk setiap batang besi yang dikirim.

Bracing adalah “polis asuransi” fisik bagi bangunan Anda. Biayanya mungkin hanya sebagian kecil dari total anggaran struktur, namun fungsinya tak tergantikan dalam mencegah keruntuhan katastropik. Mulai dari memilih konfigurasi yang tepat (X atau Chevron), hingga ketelitian membedakan besi UNP struktural dengan CNP, setiap keputusan berdampak pada keselamatan nyawa dan aset.

Pengadaan material bracing berstandar SNI dengan presisi dimensi yang ketat adalah investasi manajemen risiko terbaik untuk menekan idle time tukang las dan menihilkan potensi rework struktural. Jangan biarkan kekaburan data pada lembar perencanaan kerja membahayakan keamanan aset berharga dan reputasi korporasi Anda.
