Besi CNP vs UNP: Analisis Profil, Kekuatan, dan Aplikasi

Bagi para praktisi konstruksi, memilih profil baja yang tepat bukan sekadar urusan budget, melainkan jaminan keselamatan. Dua material yang sering membingungkan di lapangan adalah baja profil C (Besi CNP) dan baja profil U (Besi UNP). Meski sekilas terlihat mirip dan berada dalam rumpun material “kanal”, keduanya memiliki DNA struktural yang sama sekali berbeda.

Mari bedah anatomi, proses pembuatan, dan peruntukan masing-masing material agar Anda tidak salah langkah dalam mendesain maupun mengeksekusi proyek bangunan.

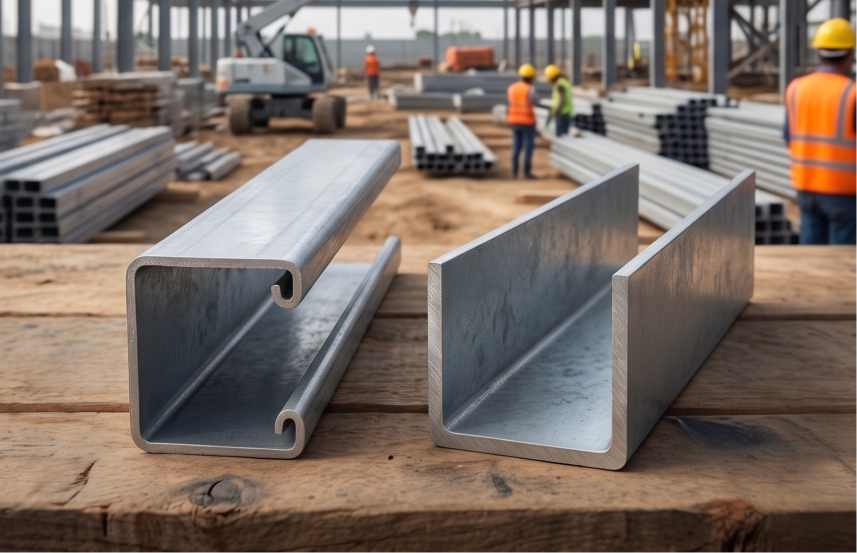

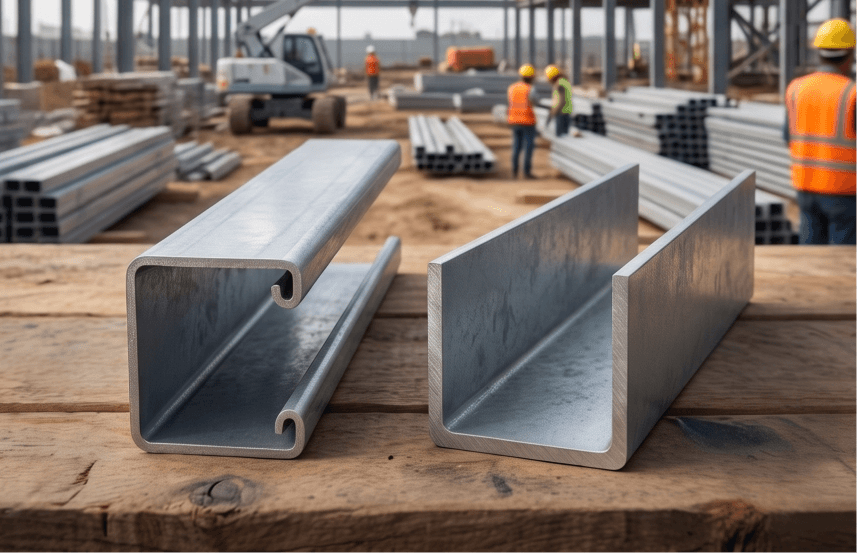

1. Anatomi dan Geometri Penampang

Perbedaan visual paling mencolok ada pada ujung sayap (flange) dari kedua material ini:

• Besi CNP (Kanal C): Memiliki bentuk huruf C dengan tambahan tekukan kecil ke arah dalam di ujung sayapnya (disebut stiffener lip). Tekukan ini adalah rekayasa mekanis wajib untuk pelat baja tipis guna mendongkrak momen inersia dan mencegah terjadinya tekuk lokal (local buckling) saat rangka menerima tekanan aksial. Bagaimana dengan besi UNP?
• Besi UNP (Kanal U): Tampil kokoh dengan bentuk huruf U murni tanpa lip. Ciri khas utama UNP adalah sayapnya yang menebal (tapered flange) di area pertemuan dengan pelat badan (web). Penebalan dimensi pada pangkal ini berfungsi untuk menahan gaya geser ekstrem dan beban terpusat yang berat.

2. Dapur Fabrikasi: Cold-Formed vs Hot-Rolled

Karakteristik mekanis baja sangat ditentukan oleh cara material tersebut dilahirkan dari pabrik:

• Jalur Cold-Forming (CNP): Besi CNP diproduksi dengan cara menekuk pelat baja lembaran (biasanya material SPHC berstandar JIS G3131) menggunakan mesin roll-former pada suhu ruangan. Penekukan dingin ini membuat area siku menjadi lebih kaku, menghasilkan material yang ringan, presisi, namun memiliki batasan ketebalan (umumnya hanya berkisar antara 1.6 mm hingga 3.2 mm). Lalu bagaimana dengaN UNP?
• Jalur Hot-Rolling (UNP): Besi UNP dicetak langsung dari tungku peleburan baja bersuhu di atas 1.000°C. Baja cair dicanai menjadi bentuk U utuh yang padat dan homogen. Proses canai panas ini menghasilkan material berspesifikasi struktural berat (seperti JIS G3101 kelas SS400) yang bebas dari tegangan sisa (residual stress), dengan Yield Strength minimum 245 MPa dan Tensile Strength hingga 510 MPa.

3. Matriks Penggunaan Material

Untuk memudahkan proses procurement, tim perencana bisa menggunakan tabel panduan berikut saat memilah penggunaan CNP dan UNP:

Kriteria Penilaian	Baja Kanal C (Besi CNP)	Baja Kanal U (Besi UNP)
Kategori Struktur	Struktur Sekunder / Pendukung	Struktur Primer / Utama
Proses Pabrikasi	Cold-Rolled (Tekuk Dingin)	Hot-Rolled (Canai Panas)
Rentang Ketebalan	1.6 mm – 3.2 mm	5.0 mm – 15.0 mm
Ketahanan Beban	Beban mati ringan (statis)	Beban hidup dinamis & statis berat
Kinerja Pengelasan	Terbatas (rentan jebol/bolong jika arus terlalu tinggi)	Sangat Ideal (penetrasi las bisa maksimal karena pelat tebal)
Contoh Aplikasi	Rangka atap (purlin), dinding fasad, tiang kanopi ringan, dudukan plafon.	Rangka jembatan, sasis otomotif/mesin, balok lantai mezzanine, penyangga hoist.

Peringatan: Bahaya Fatal Substitusi CNP untuk Beban UNP

Faktanya, salah satu mimpi buruk terbesar dalam proyek baja adalah praktik substitusi material UNP menjadi CNP. Seringkali, kontraktor melakukan hal ini semata-mata demi menekan Rencana Anggaran Biaya (RAB). Padahal, tindakan ini merupakan kesalahan teknis yang sangat fatal.

Secara struktural, perencana mendesain besi UNP dengan pelat badan yang tebal agar material mampu melawan tegangan geser (shear stress). Sebagai contoh, bayangkan Anda mengganti sebuah balok lantai mezzanine (yang seharusnya menggunakan UNP) menjadi CNP setebal 2.3 mm. Pasti, material tipis tersebut akan gagal menahan distribusi gaya lintang.

Sebab, pusat geser (shear center) CNP berada di luar penampangnya. Konsekuensinya, jika Anda memaksa CNP menahan beban struktural berat, rangka akan langsung mengalami deformasi puntir longitudinal. Singkatnya, struktur akan terpelintir parah jauh sebelum mencapai titik patahnya.

Baca Juga: Perbedaan CNP dan UNP, Apa Saja Sih?
