Bendungan | Fungsi, Tipe, dan Peran Besi Beton

Tahukah Anda bahwa Bendungan Jatiluhur, yang diresmikan pada tahun 1967, memiliki luas genangan mencapai 8.300 hektar dan menjadi yang terbesar di Asia Tenggara? Membangun struktur kolosal yang dirancang untuk menahan jutaan meter kubik air ini bukanlah proyek rekayasa biasa. Ini adalah salah satu pencapaian teknik sipil paling monumental.

Bagi Anda di industri konstruksi, procurement, manufaktur, atau bahkan mahasiswa teknik sipil, memahami kompleksitas di balik mega-proyek ini sangatlah penting. Ini bukan hanya tentang apa itu bendungan, tetapi bagaimana struktur masif tersebut bisa berdiri kokoh selama puluhan tahun. Pertanyaannya tidak hanya berkisar pada desain arsitektural, tetapi pada inti rekayasanya: material apa yang memastikan struktur tersebut mampu menahan gaya hidrostatis yang luar biasa besar dan bertahan dari ujian waktu?

Artikel ini akan mengupas tuntas seluk-beluk bendungan, mulai dari definisi dan fungsi multifasetnya, hingga menyelami inti rekayasa strukturnya. Kita akan fokus pada material paling vital yang membuatnya kokoh dan tahan lama, yaitu besi beton, serta mengapa pemilihan material dengan standar yang tepat adalah faktor krusial antara kesuksesan proyek dan risiko kegagalan.

Apa Itu Bendungan dan Apa Fungsi Utamanya?

Secara mendasar, jawaban atas pertanyaan “apa itu bendungan” cukup sederhana. Bendungan atau juga disebut waduk adalah suatu bangunan buatan manusia yang berfungsi untuk menyimpan air dalam jumlah besar. Ini adalah infrastruktur hidraulik yang dibangun melintasi sungai atau aliran air untuk membendung (menahan) laju air, yang kemudian menciptakan sebuah waduk atau reservoir di bagian hulunya.

Namun, fungsi sebuah bendungan modern jarang sekali tunggal. Bendungan adalah investasi infrastruktur vital yang dirancang sebagai fasilitas serbaguna (multi-purpose), memberikan dampak ekonomi dan sosial yang masif.

Fungsi-fungsi utamanya meliputi:

1. Irigasi dan Ketahanan Pangan: Ini adalah salah satu fungsi paling krusial. Air yang tersimpan di waduk dilepaskan secara terkendali untuk mengairi lahan pertanian. Contoh utamanya adalah Bendungan Jatiluhur, yang sejak awal dirancang untuk mengairi sawah seluas 242.000 hektar. Demikian pula, Bendungan Jatigede berfungsi sebagai sumber pengairan untuk 90.000 hektar lahan pertanian.
2. Pembangkit Listrik Tenaga Air (PLTA): Bendungan menyediakan sumber energi bersih dan terbarukan. Air dari waduk dialirkan melalui turbin untuk menghasilkan listrik. Bendungan Karangkates di Malang adalah contoh utama dengan kapasitas 3×35 megawatt dan mampu menghasilkan listrik hingga 400 juta kWh per tahun. Bendungan Wonorejo di Tulungagung juga memiliki fungsi PLTA dengan kapasitas tampung air mencapai 122 juta meter kubik.
3. Penyedia Air Baku: Waduk berfungsi sebagai “tabungan” air bersih untuk kebutuhan domestik dan industri. Bendungan Batutegi di Lampung dan Bendungan Tilong di NTT, misalnya, menjadi sumber air minum utama bagi masyarakat di sekitarnya.
4. Pengendalian Banjir dan Pariwisata: Dengan menahan volume air yang besar saat curah hujan tinggi, bendungan secara efektif mengurangi risiko banjir di daerah hilir. Di sisi lain, waduk yang terbentuk, seperti di Bendungan Gajah Mungkur dan Wonorejo, sering kali menjadi destinasi wisata populer.

Fungsi-fungsi yang berbeda ini secara langsung menentukan desain dan kebutuhan material bendungan. Sebuah bendungan yang difokuskan untuk PLTA seperti Karangkates akan memiliki kebutuhan rekayasa dan komponen baja yang berbeda (seperti pipa pesat bertekanan tinggi) dibandingkan dengan bendungan yang murni difokuskan untuk irigasi. Ini menunjukkan bahwa sejak awal perencanaan, “bendungan” adalah proyek rekayasa material yang sangat kompleks.

Jenis-Jenis Bendungan: Disesuaikan Berdasarkan Desain dan Material

Istilah “bendungan” bukanlah produk monolitik. Ada berbagai jenis bendungan, yang diklasifikasikan berdasarkan cara mereka menangani air (hidraulik) dan, yang paling penting, material utama yang digunakan untuk membangunnya.

Berdasarkan Aspek Hidraulik

Menurut Direktorat Jenderal Sumber Daya Air Kementerian PUPR, bendungan dapat dibagi berdasarkan cara desainnya menangani potensi luapan air:

• Bendungan Overflow (Pelimpah): Bendungan jenis ini dirancang dengan struktur yang memungkinkan air melimpas atau meluap di atas puncaknya (crest) secara aman. Umumnya, bendungan ini tidak dibangun terlalu tinggi dan harus terbuat dari material yang sangat tahan terhadap erosi, seperti beton dan baja.
• Bendungan Non-overflow (Bukan Pelimpah): Sebaliknya, desain bendungan ini mengharuskan air tidak boleh meluap hingga ke puncaknya. Oleh karena itu, bendungan jenis ini dibangun jauh lebih tinggi. Material utamanya bisa berupa urukan tanah dan batu.

Berdasarkan Material Konstruksi Utama

Pemilihan material adalah keputusan rekayasa paling fundamental yang didasarkan pada geologi lokasi dan ketersediaan bahan baku:

• Bendungan Urugan (Embankment/Rock-Fill Dam): Ini adalah tipe bendungan yang paling umum. Tipe ini dipilih karena efektif dari segi biaya, terutama jika material urukan (tanah dan batu) melimpah di lokasi. Bendungan ini terdiri dari tumpukan batu-batu besar (rock fill) sebagai badan utama, dengan “zona inti” kedap air (impermeable core zone) di tengahnya, yang bisa terbuat dari lempung atau beton aspal.
• Bendungan Beton (Concrete Dam): Jenis ini (seperti bendungan gravitasi atau bendungan busur) mengandalkan berat massa beton itu sendiri untuk menahan tekanan air.

Sebuah kesalahpahaman umum adalah bahwa bendungan urugan (tipe batu dan tanah) tidak menggunakan beton atau besi. Ini sepenuhnya salah. Meskipun badan utama bendungan terbuat dari urukan, setiap bendungan urugan modern tetap memiliki komponen vital yang harus terbuat dari beton bertulang. Komponen tersebut adalah Spillway (bangunan pelimpah) dan Powerhouse (rumah turbin).

Spillway adalah “katup pengaman” bendungan yang berfungsi membuang kelebihan air untuk mencegah air meluap di atas puncak bendungan urukan (yang akan menghancurkannya). Struktur spillway harus mampu menahan gaya gerus ekstrem dari air berkecepatan tinggi, sebuah tugas yang hanya bisa ditangani oleh beton bertulang. Oleh karena itu, dapat disimpulkan bahwa semua jenis bendungan modern bergantung pada kekuatan material inti: besi beton.

Mengapa Beton Saja Tidak Cukup: Peran Vital Besi Beton

Jantung dari setiap struktur waduk modern, baik itu waduk beton penuh maupun spillway pada bendungan urugan, adalah material komposit yang dikenal sebagai “Beton Bertulang” (Reinforced Concrete). Untuk memahami mengapa material ini sangat penting, kita harus terlebih dahulu memahami paradoks fisika dari beton itu sendiri.

Paradoks Material Beton (Kuat Tekan vs. Kuat Tarik)

Beton adalah material konstruksi yang luar biasa. Beton memiliki apa yang disebut sebagai kuat tekan (compressive strength) yang sangat tinggi. Ini berarti beton sangat kuat dalam menahan gaya yang menekannya atau memampatkannya.

Namun, beton memiliki satu kelemahan fatal: kuat tarik (tensile strength) yang sangat rendah. Beton sangat lemah ketika menahan gaya yang mencoba menariknya atau meregangkannya.

Dalam konteks waduk, gaya hidrostatis dari jutaan meter kubik air tidak hanya menekan dinding waduk. Gaya tersebut juga menciptakan gaya lentur (bending force) yang masif. Gaya lentur ini menyebabkan satu sisi struktur mengalami tekanan (kompresi), sementara sisi sebaliknya mengalami tegangan tarik (tensi). Jika hanya terbuat dari beton, sisi luar ini akan retak dan gagal (patah) seketika.

Besi Beton (Rebar) sebagai Solusi “Kuat Tarik”

Di sinilah peran besi beton, atau Reinforcement Steel Bar (rebar), menjadi sangat penting. Insinyur memecahkan masalah kuat tarik beton yang rendah dengan menanamkan batang-batang baja tulangan di dalam adukan beton, tepatnya di zona di mana tegangan tarik diperkirakan akan terjadi.

Fungsi utama besi beton adalah untuk menambah dan mengambil alih kekuatan tarik. Ketika struktur waduk melentur, beton akan menahan gaya tekan, sementara besi beton di dalamnya akan menahan semua gaya tarik. Kombinasi sempurna inilah yang dikenal sebagai “Beton Bertulang”, sebuah material komposit yang memiliki kuat tekan dan kuat tarik yang tinggi.

Keunggulan Unik Beton Bertulang untuk Infrastruktur Air

Penggunaan beton bertulang pada waduk bukan hanya soal kekuatan, tetapi juga soal ketahanan (durabilitas) di lingkungan yang ekstrem:

• Tahan Getaran dan Gempa: Bendungan adalah infrastruktur kritis yang tidak boleh gagal. Beton bertulang secara inheren memiliki sifat yang sangat tahan terhadap getaran dan gempa, menjadikannya material andalan untuk proyek berisiko tinggi.
• Daya Tahan terhadap Air: Ini adalah keunggulan vital. Selimut beton yang tebal memberikan perlindungan fisik dan kimia bagi tulangan besi di dalamnya. Hal ini mencegah besi dari paparan air dan oksigen, sehingga tidak berkarat.
• Awet dan Biaya Pemeliharaan Rendah: Karena terlindung dari korosi, struktur beton bertulang menjadi sangat awet dan tahan lama. Proses pemadatan semen yang terus “membatu” seiring waktu justru dapat menambah kekuatannya. Ini menghasilkan infrastruktur dengan biaya pemeliharaan yang hampir tidak ada.

Memilih Besi Beton yang Tepat: Polos vs. Ulir

Setelah memahami mengapa besi beton dibutuhkan, langkah selanjutnya bagi tim proyek mulai dari insinyur perencana hingga departemen procurement adalah memilih jenis besi beton yang tepat. Di pasaran, terdapat dua tipe utama: Besi Beton Polos (Plain Bar) dan Besi Beton Ulir (Deformed Bar).

Besi Beton Polos memiliki permukaan yang licin dan mulus, sedangkan Besi Beton Ulir memiliki sirip atau pola menonjol (ulir) di permukaannya. Perbedaan fisik yang sederhana ini memiliki implikasi rekayasa yang sangat besar.

Berikut adalah perbandingan teknis utama antara kedua jenis besi beton tersebut

1. Permukaan dan Daya Lekat: Besi Beton Polos memiliki permukaan bulat, mulus, dan licin. Sebaliknya, Besi Beton Ulir memiliki tekstur sirip atau ulir di permukaannya. Perbedaan permukaan ini berdampak langsung pada daya lekat (bond): daya lekat besi polos rendah (karena licin), sementara daya lekat besi ulir jauh lebih kuat karena ulirnya mengunci ke dalam beton.
2. Kekuatan: Besi Beton Ulir memiliki kekuatan tekan minimal yang jauh lebih tinggi, yaitu 400 Mpa, dibandingkan dengan Besi Beton Polos yang minimal 240 Mpa.
3. Pengerjaan dan Harga: Dari segi pengerjaan, besi polos relatif lebih mudah dibengkokkan. Besi ulir, karena lebih kaku dan kuat, lebih sulit dibengkokkan atau dipasang. Perbedaan kualitas ini juga tercermin pada harga, di mana besi polos lebih murah, dan besi ulir lebih mahal.
4. Aplikasi Ideal: Karena perbedaan ini, Besi Beton Polos ideal untuk tulangan non-struktural atau ring balk. Besi Beton Ulir adalah pilihan wajib untuk struktur penahan beban berat seperti balok, kolom, pelat, fondasi, dan tentu saja, bendungan.

Bagi tim teknis, pilihan untuk struktur kritis seperti bendungan sudah jelas. Keunggulan besi ulir bukan hanya pada batas kekuatannya yang lebih tinggi (minimal 400 Mpa). Keunggulan terpentingnya terletak pada daya lekat (ikatan).

Permukaan ulir pada deformed bar menciptakan ikatan mekanis yang mengunci baja tulangan ke dalam beton. Ikatan yang jauh lebih kuat ini sangat penting agar gaya tarik pada struktur dapat ditransfer secara efisien dari beton ke tulangan baja. Tanpa ikatan ini (seperti pada besi polos yang berisiko “selip”), kekuatan penuh dari baja tidak akan termanfaatkan.

Bagi departemen pengadaan (procurement) atau kontraktor, keputusan material ini berdampak langsung pada anggaran. Meskipun harga besi beton untuk tipe ulir umumnya lebih tinggi, kekuatan superior dan keamanan jangka panjang yang ditawarkan menjadikannya investasi yang lebih efisien. Untuk kebutuhan tulangan non-struktural, harga besi 10 polos mungkin masih digunakan. Namun, untuk struktur inti, penggunaan besi ulir dengan panjang standar, adalah pilihan yang lebih efisien untuk meminimalkan sisa material (waste) di proyek skala besar.

5 dari 10 Bendungan Terbesar di Indonesia

Konsep rekayasa dan material ini telah diterapkan di berbagai mega-proyek di Indonesia. Berikut adalah 5 dari 10 bendungan terbesar di indonesia, yang masing-masing menunjukkan peran vital infrastruktur ini:

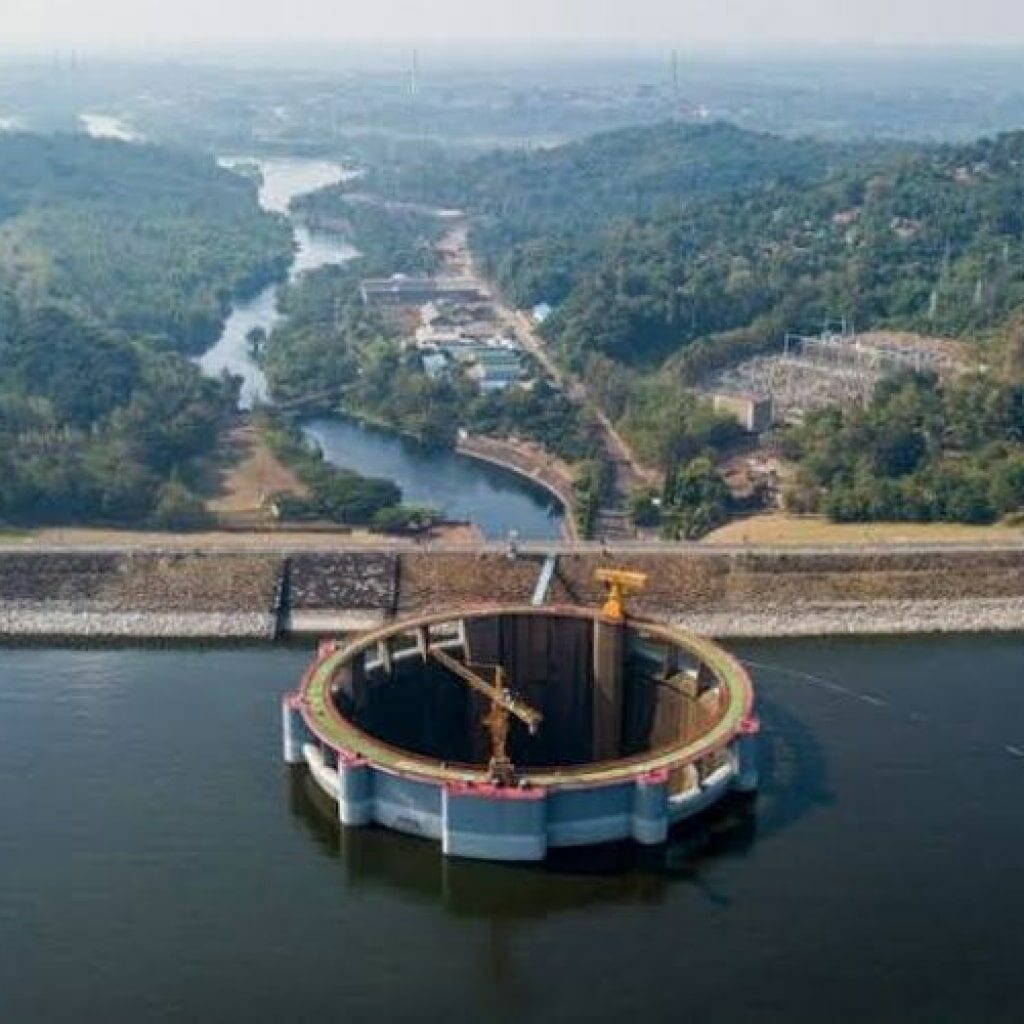

Bendungan Jatiluhur (Jawa Barat): Diresmikan pada tahun 1967, ini adalah “kakek” dari bendungan Indonesia dan masih menjadi yang terluas di Asia Tenggara (8.300 ha). Fungsi utamanya adalah irigasi (mengairi 242.000 ha sawah) dan PLTA. Fakta bahwa bendungan ini masih beroperasi prima setelah lebih dari setengah abad adalah bukti nyata durabilitas rekayasa dan material beton bertulang.

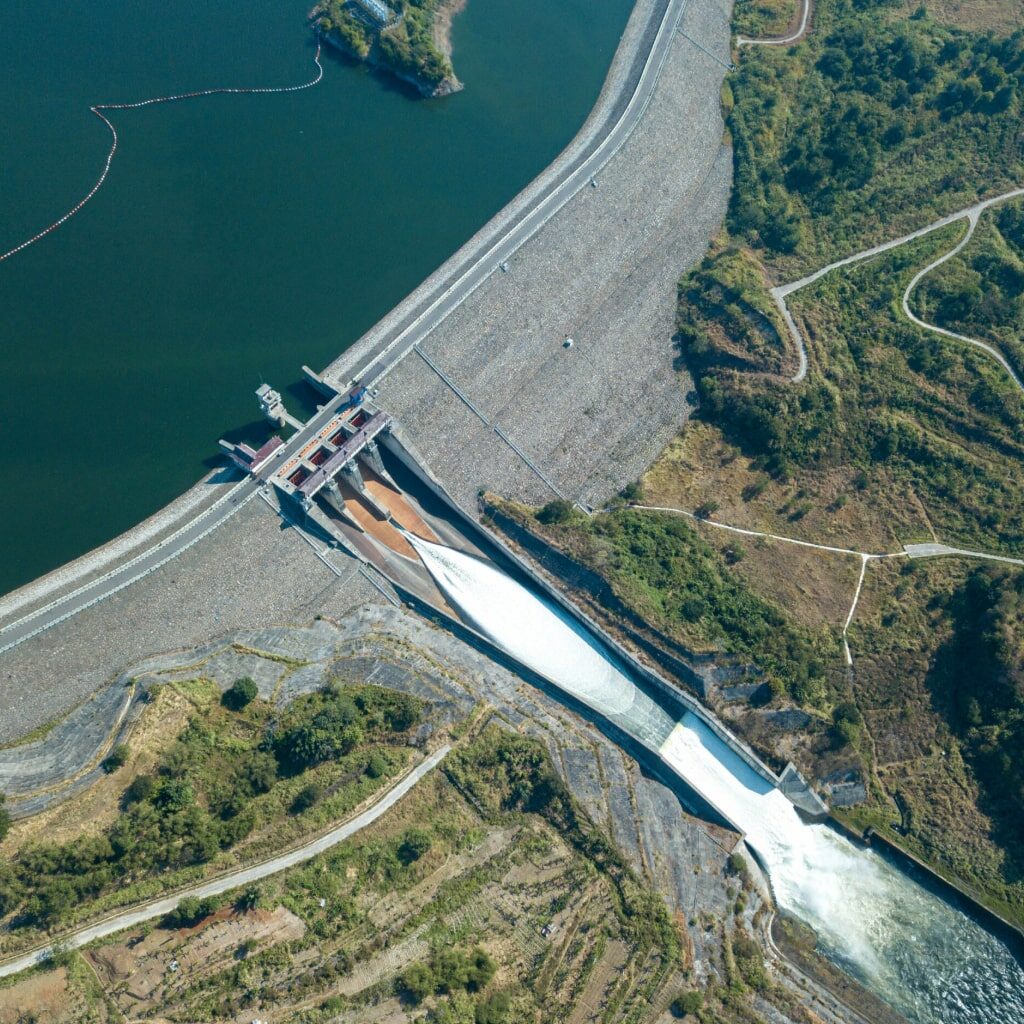

Bendungan Jatigede (Jawa Barat): Contoh bendungan modern yang diresmikan pada 2015. Dengan fungsi utama mengairi 90.000 hektar lahan dan rencana PLTA 110 MW, Jatigede menunjukkan bahwa kebutuhan akan infrastruktur penampung air masif terus berlanjut.

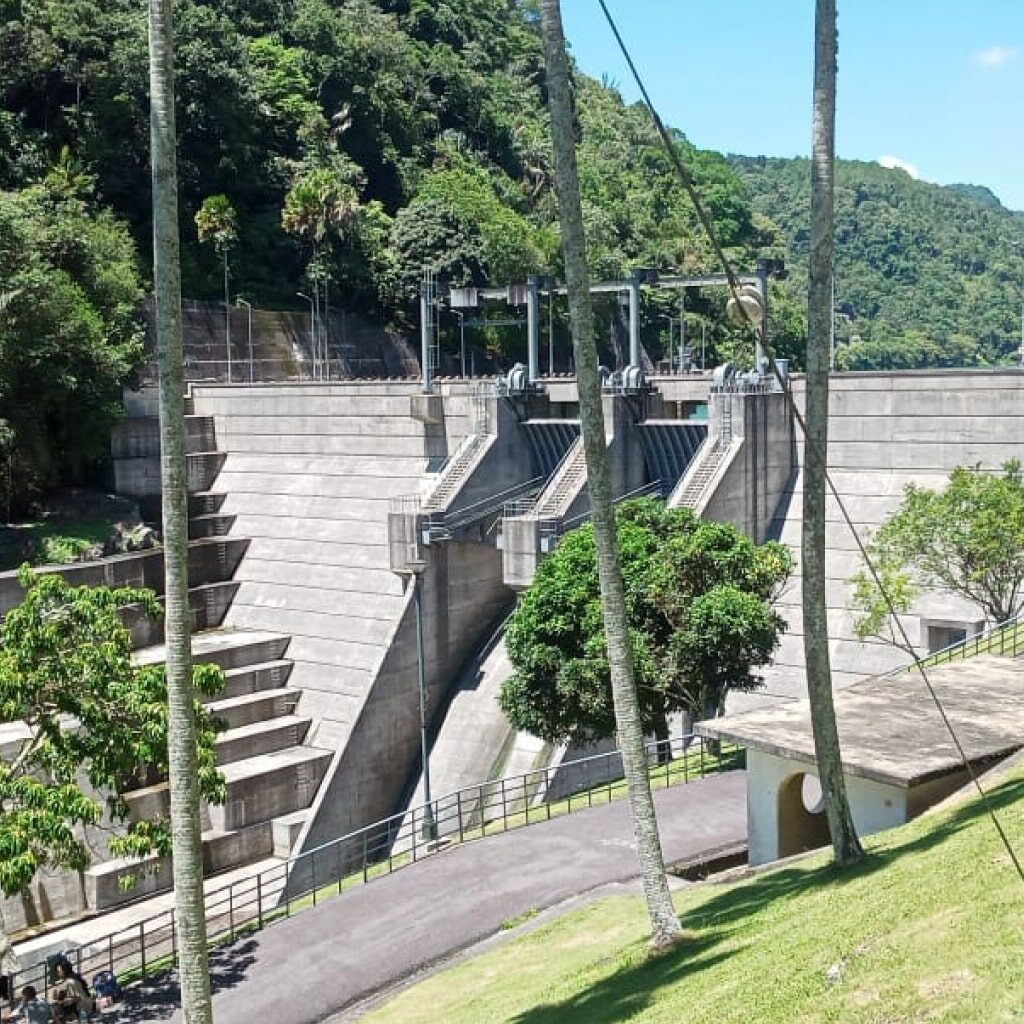

Bendungan Sigura-gura (Sumatera Utara): Selesai pada tahun 1981, bendungan ini unik karena lokasinya. Ia berada 200 meter di bawah permukaan tanah, sekitar 23,3 km dari Danau Toba. Lokasinya yang ekstrem di dalam batuan menyiratkan pekerjaan rekayasa sipil yang luar biasa, termasuk penggalian terowongan masif dan penggunaan beton bertulang dalam volume besar.

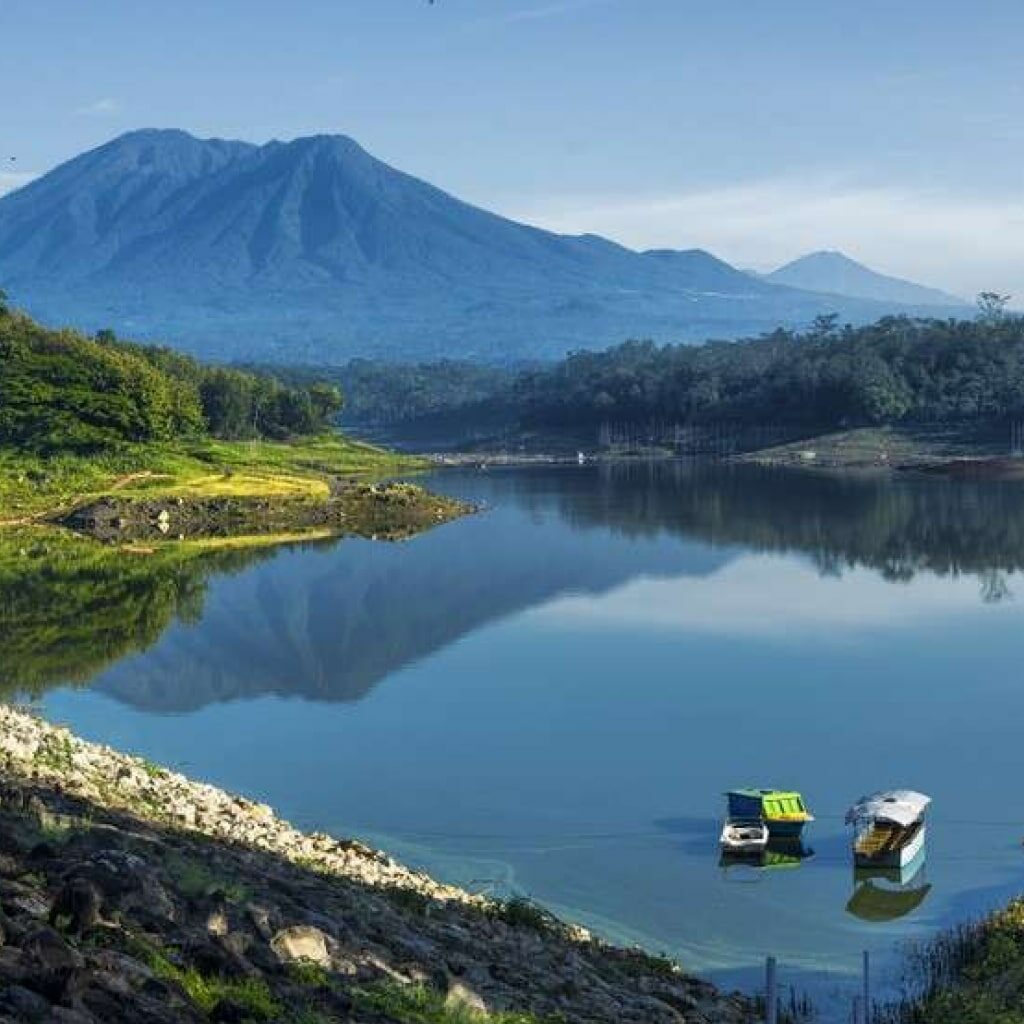

Bendungan Karangkates (Jawa Timur): Ini adalah contoh sempurna bendungan yang difokuskan sebagai “baterai” energi terbarukan. Dengan kapasitas 3×35 MW, bendungan ini berkontribusi signifikan terhadap pasokan listrik di Jawa Timur dengan produksi 400 juta kWh per tahun.

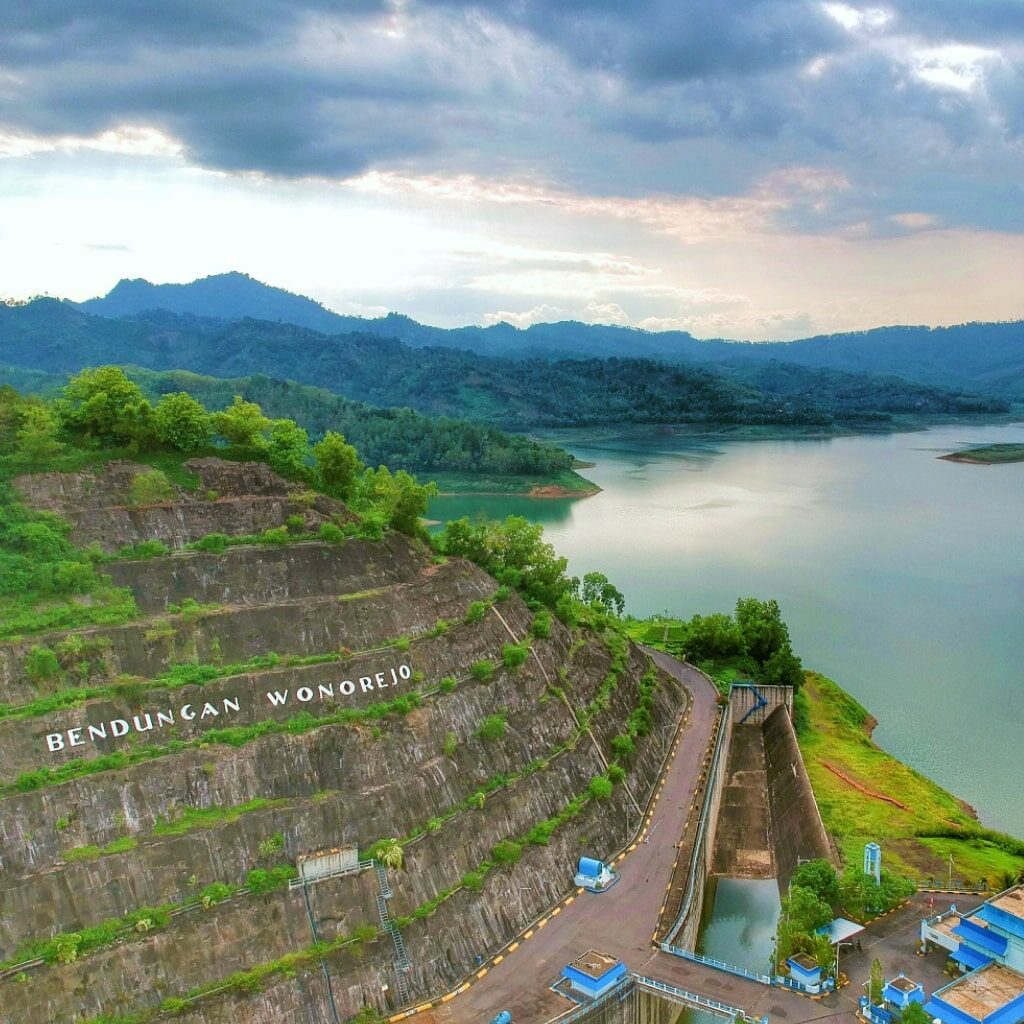

Bendungan Wonorejo (Jawa Timur): Bendungan ini menunjukkan nilai ekonomi ganda. Selain fungsi vitalnya sebagai PLTA dan irigasi dengan kapasitas tampung 122 juta m³, bendungan ini juga telah berkembang menjadi destinasi wisata populer.

Waspada Besi Banci: Mengapa Standar SNI adalah Wajib

Dalam proyek infrastruktur kritis seperti bendungan, atau bahkan pada proyek yang lebih kecil seperti fondasi rumah, tidak ada ruang untuk kompromi pada kualitas material. Di sinilah Standar Nasional Indonesia (SNI) menjadi faktor penentu.

Besi standar SNI adalah produk besi baja yang telah memenuhi serangkaian kriteria ketat yang ditetapkan oleh Badan Standardisasi Nasional (BSN), yang menjamin kualitas material, komposisi kimia, kekuatan, dan toleransi dimensi. SNI adalah jaring pengaman kualitas bagi konsumen dan kontraktor.

Musuh utamanya adalah apa yang dikenal di pasar sebagai “besi banci”. Ini adalah istilah untuk besi baja yang diproduksi dengan kualitas di bawah standar SNI, seringkali melalui praktik penipuan material. Ini bukan sekadar “kualitas lebih rendah”. Sumber industri mencatat contoh nyata:

• Pengurangan Diameter: Besi Polos (BJTP) berlabel 10 mm (yang seharusnya berdiameter 10 mm) hanya dibuat berdiameter 9,1 mm.
• Pengurangan Panjang: Besi beton yang seharusnya memiliki panjang standar 12 meter hanya dibuat 11,5 meter.

Bahaya penggunaan besi banci ini bersifat sistemik dan berpotensi bencana:

1. Kegagalan Finansial: Tim procurement atau pemilik proyek ditipu. Mereka membayar untuk spesifikasi 10 mm tetapi hanya menerima material 9,1 mm. Ini adalah kerugian finansial langsung.
2. Kegagalan Desain: Ini adalah bahaya terbesar. Seorang insinyur sipil merancang struktur menggunakan perhitungan matematis yang presisi. Perhitungan itu didasarkan pada asumsi kekuatan dan luas penampang baja SNI 10 mm. Ketika material yang dipasang adalah baja 9.1 mm, seluruh perhitungan desain dan faktor keamanan (safety factor) struktur tersebut secara otomatis menjadi tidak valid.
3. Kegagalan Katastrofis: Akibat dari kegagalan desain adalah kekuatan struktur menjadi “tidak terukur”. Untuk proyek rumah, ini bisa berarti retak pada dinding. Untuk proyek bendungan, ini berarti potensi kegagalan katastrofis yang dapat membahayakan ribuan nyawa.

Harga murah yang ditawarkan besi banci adalah ilusi yang dibayar dengan risiko yang tidak terhingga.

Lebih dari Sekadar Beton: Komponen Baja Lain di Bendungan

Meskipun besi beton adalah material inti, sebuah proyek bendungan modern sebenarnya adalah ekosistem baja yang sangat kompleks. Otoritas topik di bidang ini menuntut pemahaman bahwa bendungan membutuhkan berbagai jenis baja khusus untuk fungsi yang berbeda:

1. Pipa Pesat (Penstocks) untuk PLTA: Ini adalah pipa-pipa baja berdiameter sangat besar yang mengalirkan air bertekanan tinggi dari waduk menuju turbin. Material ini harus mampu menahan tekanan ekstrem dan umumnya terbuat dari Baja Karbon (Carbon Steel) spesifikasi tinggi, seperti ASTM A252 Grade 2.
2. Pintu Air (Spillway Gates): Ini adalah pintu-pintu bergerak masif yang mengontrol ketinggian air. Karena terus terpapar air dan udara, material ini harus sangat kuat dan tahan korosi. Umumnya, pintu air menggunakan Baja Tahan Karat (Stainless Steel) atau Baja Karbon yang dilindungi lapisan khusus (thermal spray zinc atau polyurea).
3. Baja Struktural di Powerhouse: Bangunan Powerhouse (tempat generator dan turbin) serta jembatan di atas bendungan dibangun menggunakan kerangka baja struktural. Ini melibatkan penggunaan profil baja berat seperti H-Beam (ideal untuk kolom) dan I-Beam (ideal untuk balok).
4. Alat Berat (Gantry Cranes): Untuk instalasi awal dan pemeliharaan rutin turbin serta pintu air, digunakan Gantry Cranes (derek portal) yang dipasang di atas waduk atau di dalam powerhouse.

Pemahaman ini menunjukkan bahwa sebuah “bendungan” bukanlah proyek “beton”, melainkan proyek infrastruktur terintegrasi yang membutuhkan mitra penyedia material yang mampu memasok berbagai jenis baja dengan kualitas terjamin.

Gambaran Sederhana Urutan Konstruksi Bendungan

Jadi, bagaimana semua material ini disatukan? Meskipun setiap proyek unik, urutan dasar konstruksi bendungan (terutama tipe urugan/rock fill) umumnya mengikuti langkah-langkah kritis ini:

1. Pengalihan Aliran & Persiapan Pondasi: Langkah pertama adalah “mengeringkan” area kerja. Aliran sungai dialihkan melalui terowongan khusus (diversion tunnels) yang dibangun di sisi bukit. Sementara itu, cofferdam (bendungan sementara) dibangun untuk menahan air. Area pondasi utama kemudian digali hingga mencapai batuan dasar yang kokoh.
2. Perawatan Pondasi (Grouting): Batuan dasar di bawah pondasi “disuntik” dengan beton cair (grouting) di bawah tekanan tinggi. Tujuannya adalah untuk menutup celah atau retakan pada batuan, membuatnya kedap air, dan memastikan stabilitas struktur.
3. Konstruksi Spillway & Intake: Seringkali, struktur beton bertulang yang paling kompleks yaitu Spillway (pelimpah) dan Intake (pengambilan air) dibangun secara bersamaan dengan persiapan pondasi. Ini adalah pekerjaan beton bertulang masif yang membutuhkan ribuan ton besi beton ulir.
4. Penimbunan Badan Bendungan: Setelah pondasi dan spillway siap, badan bendungan utama (jika tipe urugan) mulai dibangun lapis demi lapis. Material inti kedap air (lempung) ditempatkan di tengah, diikuti oleh zona filter dan lapisan batu-batu besar (rock-fill) di sisi luar.
5. Penutupan & Penggenangan (Impounding): Setelah badan waduk mencapai ketinggian yang aman, terowongan pengalih ditutup. Air sungai kemudian akan mulai mengisi area di belakang waduk, yang secara perlahan membentuk waduk.

Dari uraian komprehensif di atas, kita telah melihat bahwa waduk adalah pilar infrastruktur modern yang menopang kehidupan, mulai dari mengairi lahan pertanian, menjamin pasokan air bersih, hingga menjadi sumber energi terbarukan melalui PLTA.

Di balik kekokohan struktur kolosal seperti Bendungan Jatiluhur dan Bendungan Karangkates, terdapat prinsip rekayasa sederhana namun vital: mengatasi kelemahan fundamental kuat tarik beton dengan menggunakan tulangan besi beton. Kombinasi inilah yang memberikan kekuatan, ketahanan gempa, dan durabilitas jangka panjang pada infrastruktur air.

Memilih material yang tepat khususnya besi beton ulir yang memiliki daya lekat superior dan memenuhi standar SNI yang terjamin bukanlah sekadar soal biaya. Ini adalah keputusan fundamental tentang keamanan, durabilitas, dan keberlanjutan waduk itu sendiri untuk puluhan tahun ke depan. Memilih material non-SNI adalah risiko yang tidak terukur yang dapat membatalkan semua perhitungan rekayasa. Hubungi tim ahli kami di untuk konsultasi gratis mengenai kebutuhan baja dan harga besi beton SNI.
