Integrasi Roof Garden dan Panel Surya: Analisis Beban Rangka Villa Panel Surya

Menghitung beban rangka villa panel surya yang terintegrasi dengan roof garden menuntut penyesuaian perhitungan struktur yang signifikan. Kombinasi beban mati dari tanah basah (bisa mencapai 150-250 kg/m²) dan modul surya (15-20 kg/m²) membuat penggunaan rangka baja ringan standar menjadi sangat berisiko terhadap defleksi. Untuk menahan beban ekstrem ini, mengganti baja ringan dengan profil baja struktural seperti besi channel c (CNP) adalah solusi yang paling aman untuk mencegah kegagalan struktur atap.

Tantangan Menghitung Beban Rangka Villa Panel Surya dan Roof Garden

Tren pembangunan villa eco-sustainable di wilayah tropis Indonesia semakin sering menggabungkan dua elemen berat di bagian atap: pembangkit listrik tenaga surya dan area hijau (roof garden). Bagi seorang Project Manager (PM) dan Estimator, integrasi ini mengubah total kalkulasi desain atap konvensional.

Beban rangka villa panel surya tidak bisa disamakan dengan perhitungan atap spandek biasa. Anda harus mengevaluasi dua komponen tegangan utama:

• Beban Mati (Dead Load): Ini mencakup berat material atap, mounting system panel surya, membran waterproofing, sistem drainase, dan yang paling berat adalah media tanam. Tanah yang jenuh air saat musim hujan akan secara drastis melipatgandakan beban mati yang menekan struktur penyangga.
• Beban Hidup (Live Load): Meliputi genangan air hujan ekstrem, tekanan angin tropis, dan berat pekerja pemeliharaan yang harus naik ke atap untuk membersihkan panel surya secara berkala.

Baja Ringan vs Besi Channel C: Mana yang Lebih Aman?

Kesalahan paling fatal di lapangan adalah memaksakan penggunaan rangka baja ringan (ketebalan 0.75 mm – 1.00 mm) untuk menopang sistem green roof. Baja ringan memiliki keterbatasan momen inersia; saat dipaksa menahan berat tanah jenuh air yang masif secara terus-menerus, rangka ini sangat rentan mengalami lendutan (defleksi) atau bahkan ambruk (collapse).

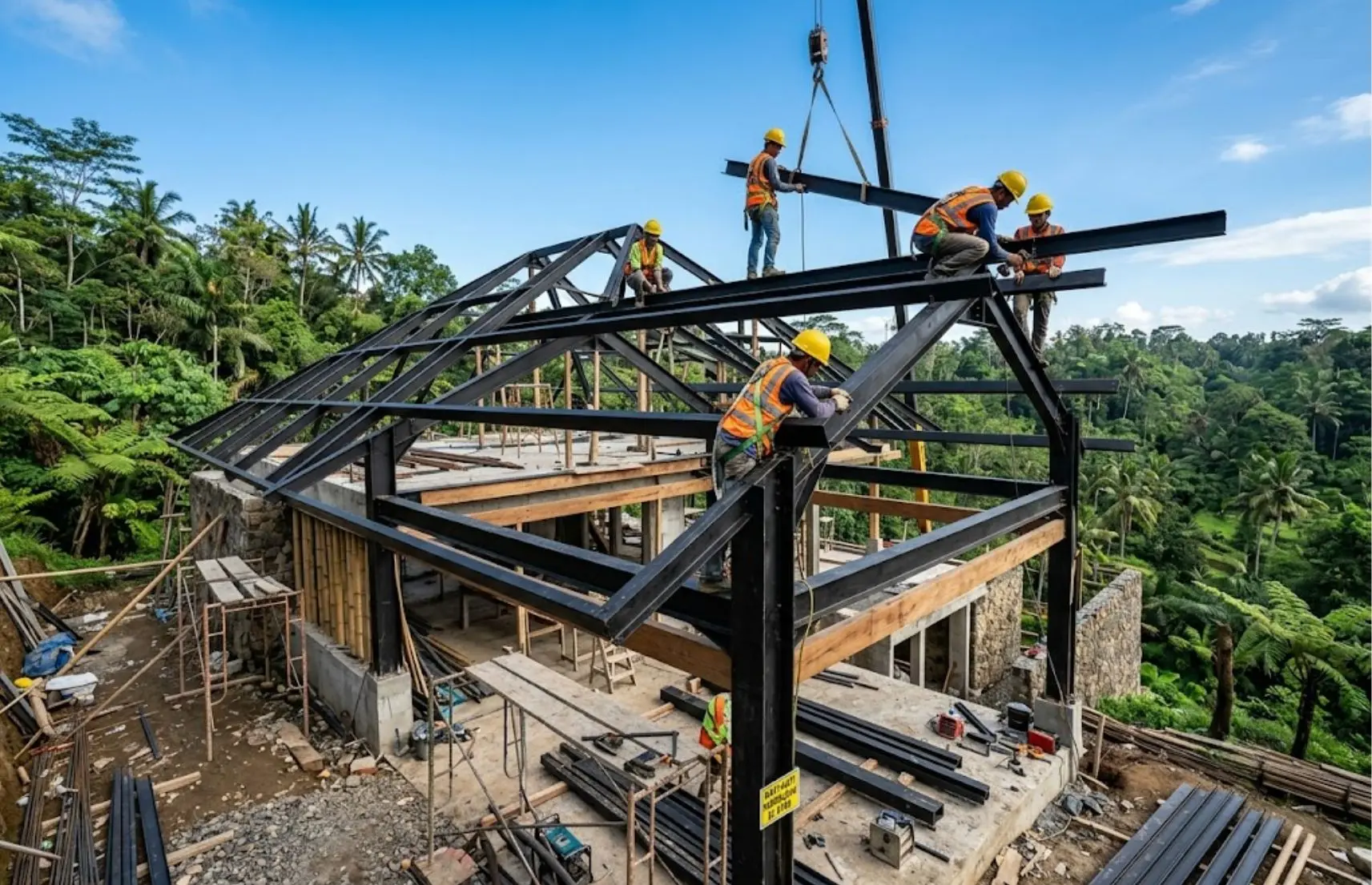

Untuk menghindari risiko fatal dan penalti keterlambatan proyek, menggunakan profil besi channel c (CNP) adalah material yang jauh lebih direkomendasikan. Besi CNP memberikan kekakuan lentur (bending stiffness) yang lebih tinggi. Saat diaplikasikan sebagai gording pada atap datar struktur villa, profil CNP mampu mendistribusikan beban masif dari roof garden secara merata ke struktur balok utama bangunan.

Spesifikasi dan Analisis Kebutuhan Besi CNP

Untuk menahan beban tugas berat (heavy-duty) ini, Estimator biasanya perlu menaikkan spesifikasi dimensi gording. Salah satu ukuran profil struktural yang sering direkomendasikan oleh insinyur sipil untuk atap beton eco-villa adalah cnp 100 x 50 x 20 x 3.2. Karena profil tebal ini sangat memengaruhi total biaya struktur, Estimator wajib memantau fluktuasi harga cnp 100 x 50 x 20 x 3.2 di pasaran secara berkala agar perhitungan RAB proyek tetap akurat dan tidak over-budget.

Mengapa Profil CNP Ini Ideal?

• Tinggi Profil 100 mm: Memberikan momen inersia yang mumpuni untuk mencegah lendutan di tengah bentang gording.

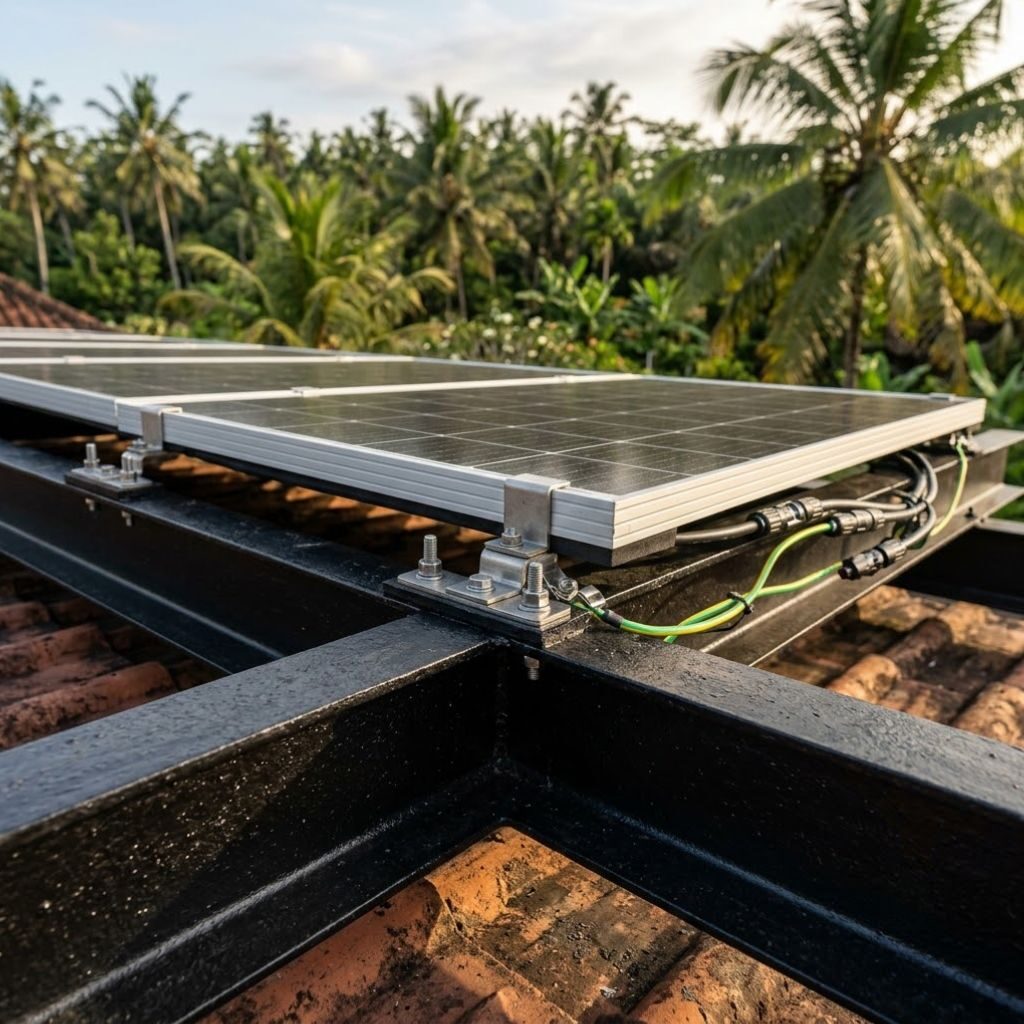

• Ketebalan 3.2 mm: Jauh lebih tebal dari plat baja ringan, sehingga memungkinkan pengelasan dudukan (mounting) panel surya yang kokoh tanpa risiko merobek baja akibat tarikan angin.
• Kapasitas Tahan Beban: Sangat solid untuk menahan akumulasi berat tanah basah dan langkah pekerja maintenance secara bersamaan.

Mengoptimalkan Waste Factor Berdasarkan Panjang CNP

Selain kekuatan material, Estimator juga dituntut teliti dalam menekan waste factor (sisa potongan material) untuk menjaga margin proyek. Di pasar konstruksi Indonesia, standar panjang cnp per batang adalah 6 meter.

Saat merencanakan bentang (span) antar kolom penyangga atap villa, pastikan desain grid rangka optimal pada kelipatan 6 meter (misalnya jarak bentang 3 meter). Strategi ini memastikan sisa potongan terbuang sangat minim. Jangan lupa tambahkan toleransi ukuran untuk titik sambungan (overlap) di atas tumpuan gording agar material tidak kurang saat dipasang di lapangan.

3 Kesalahan Umum dalam Proyek Atap Eco-Sustainable

Dalam eksekusi proyek integrasi panel surya, hindari tiga kesalahan perencanaan berikut:

1. Mengabaikan Berat Jenis Tanah Basah: Selalu gunakan asumsi tanah jenuh air (setelah hujan deras) dalam analisis perhitungan dead load, bukan berat tanah kering.
2. Lupa Menghitung Akses Pekerja: Rangka atap tidak hanya diam menahan beban. Struktur harus stabil saat dilewati 1-2 orang pekerja yang membawa peralatan pencuci panel surya.
3. Tidak Memakai Proteksi Anti-Karat: Lingkungan di bawah roof garden memiliki tingkat kelembapan tinggi. Jika menggunakan besi CNP hitam tanpa coating, pastikan profil tersebut dilapisi cat anti-karat berkualitas tinggi[cite: 1, 7]. Selalu pastikan material Anda memenuhi standar ketahanan mekanis (merujuk pada standar BSN/SNI terkait).

Kesimpulan

Menggabungkan panel surya dan roof garden dalam satu atap villa menawarkan nilai estetika dan efisiensi energi yang tinggi, namun membawa risiko beban struktural yang masif. Rangka baja ringan biasa sering kali tidak cukup kuat untuk menahan kombinasi beban mati dari tanah basah dan struktur panel surya. Oleh karena itu, upgrade spesifikasi rangka atap menggunakan material struktural sekelas besi CNP (misalnya ukuran 100 x 50 x 20 x 3.2) adalah investasi keamanan yang wajib dilakukan oleh PM dan Estimator agar proyek terhindar dari risiko defleksi dan kegagalan struktur di masa depan. Sebagai catatan, pastikan seluruh perhitungan beban rangka atap ini telah di vafilisasi dan disahkan oleh Structural Engineer bersertifikat di proyek Anda.

Masih dalam tahap merencanakan struktur atap eco-villa Anda? Perhitungan beban kombinasi roof garden dan panel surya membutuhkan ketepatan spesifikasi material. Jika Anda ingin berdiskusi mengenai ketersediaan dimensi besi CNP (seperti ukuran 100 x 50 x 20 x 3.2), estimasi kebutuhan panjang cnp, hingga opsi pengiriman ke lokasi proyek, tim SMS Perkasa siap membantu memeriksa ketersediaan stok dan kebutuhan awal proyek Anda.
