Aplikasi Balok Baja Wide Flange (WF) vs H-Beam pada Struktur Bentang Jembatan Layang: Analisis Efisiensi Berat Terhadap Beban Tekan

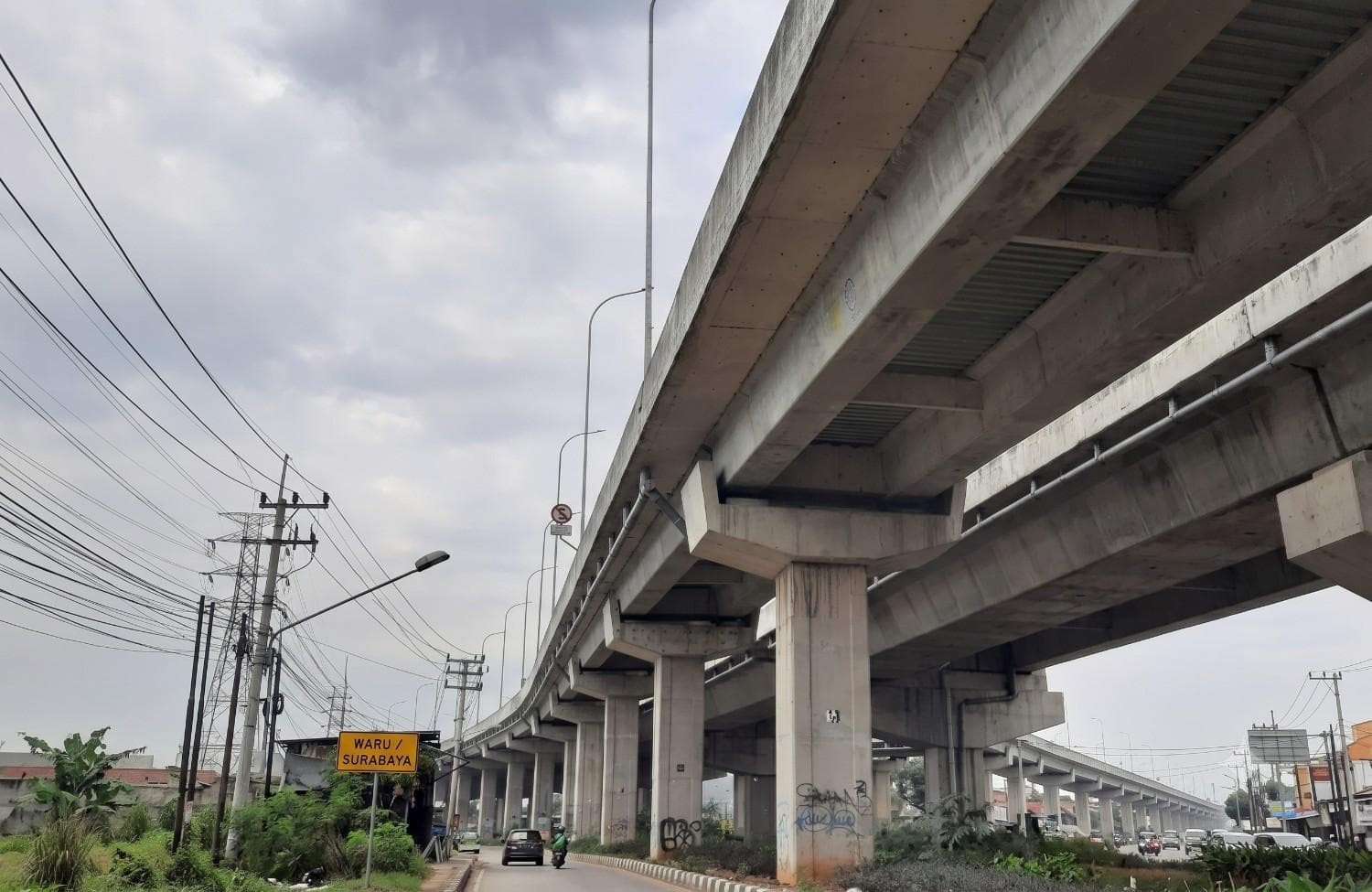

Perencanaan struktur bentang jembatan layang (flyover) di Indonesia menuntut kalkulasi geometris yang ketat, terutama saat menghadapi tantangan tanah labil di berbagai wilayah pesisir atau area subur. Salah satu keputusan paling krusial bagi project engineer dan tim procurement adalah memilih jenis profil baja struktural jembatan yang tepat.

Memahami secara mendalam mengenai perbedaan h beam dan wf merupakan penentu efisiensi beban total struktur terhadap gaya tekan dan momen lentur. Pemilihan material yang keliru berisiko meningkatkan beban mati (dead load) jembatan secara berlebihan, yang pada akhirnya mempercepat risiko penurunan fondasi pada kondisi tanah dengan daya dukung rendah.

Balok baja Wide Flange (WF) sangat efisien digunakan sebagai balok longitudinal atau transversal pada struktur bentang jembatan layang karena memiliki rasio kekuatan-ke-berat yang optimal pada sumbu kuatnya (X-X) untuk menahan momen lentur. Sebaliknya, besi H Beam memiliki dimensi flange (sayap) dan web (badan) yang sama lebar, menjadikannya lebih kaku dan ideal untuk menahan beban tekan aksial murni sebagai pilar atau kolom vertikal jembatan, bukan sebagai balok bentang panjang horizontal.

Perbedaan H Beam dan WF untuk Profil Baja Struktural Jembatan

Secara struktural, kedua material ini sepintas terlihat mirip, namun keduanya memiliki karakteristik mekanika yang berbeda secara signifikan. Besi WF dirancang dengan sayap yang lebih tipis dibandingkan tinggi badannya, sehingga menghasilkan modulus penampang yang tinggi pada arah horizontal.

Di sisi lain, besi H Beam memiliki ketebalan dinding yang seragam antara sayap dan badan. Bentuknya yang menyerupai huruf “H” sempurna memberikan ketahanan yang sama kuatnya dari berbagai arah, baik sumbu vertikal maupun horizontal. Untuk kebutuhan jembatan layang, variasi gaya dinamis dari kendaraan bergerak menuntut struktur atas yang tangguh namun tetap memiliki bobot mati seminimal mungkin.

Analisis Efisiensi Berat Terhadap Beban Tekan pada Tanah Labil

Pada area proyek dengan kondisi tanah labil, setiap penambahan berat material pada struktur atas jembatan akan memperbesar beban kerja fondasi dalam (bored pile atau tiang pancang). Di sinilah keunggulan mekanis baja WF memegang peranan penting sebagai profil baja struktural jembatan.

Berikut adalah tabel komparasi teknis peruntukan material pada komponen jembatan layang:

Karakteristik Mekanis	Balok Baja Wide Flange (WF)	Besi H Beam
Rasio Dimensi (Tinggi vs Lebar)	Sering kali 2:1 atau lebih tinggi	Hampir selalu 1:1 (Sama sisi)
Fungsi Utama Struktural	Balok Lentur (Flexural Beam)	Kolom Tekan (Axial Column)
Efisiensi Bobot (Tonase)	Lebih ringan untuk kapasitas momen yang sama	Lebih berat akibat ketebalan flange
Rekomendasi Posisi Jembatan	Girder utama bentang horizontal	Pilar penyangga utama (Pier/Abutment)

Dengan memanfaatkan profil WF sebagai girder utama, jembatan dapat mencapai bentang yang lebih panjang tanpa memicu lendutan (deflection) berlebih. Penghematan tonase ini secara langsung menurunkan total beban vertikal yang disalurkan ke tanah, sehingga meminimalkan risiko amblesan tanah lateral di bawah pilar jembatan.

Dampak Pemilihan Material Terhadap Rencana Anggaran dan Harga Besi WF

Selain aspek kalkulasi teknis civil engineering, pemilihan jenis baja ini berdampak masif pada efisiensi biaya proyek. Mengingat bahwa sistem pengadaan baja struktural berbasis pada berat total per kilogram, optimalisasi dimensi balok akan langsung memangkas anggaran belanja material.

Ketika Anda menghitung estimasi biaya, harga besi WF untuk bentang panjang horizontal biasanya menawarkan efisiensi biaya yang jauh lebih baik per meter lari dibandingkan jika Anda memaksakan penggunaan besi H Beam pada posisi yang sama. Hal ini terjadi karena baja WF mampu menahan beban lentur yang setara dengan volume baja yang lebih sedikit, sehingga menghemat biaya logistik transportasi truk trailer 12 meter serta mempermudah proses instalasi erection girder menggunakan crane di lapangan.

Spesifikasi Pengujian Material dan Legalitas Konstruksi di Indonesia

Proyek infrastruktur publik di Indonesia wajib mematuhi standar keselamatan ketat yang ditetapkan oleh Badan Standardisasi Nasional (BSN) serta Kementerian Pekerjaan Umum dan Perumahan Rakyat (PUPR). Setiap material baja struktural yang dikirim ke lokasi proyek harus memiliki legalitas yang jelas.

• Kepatuhan Standar SNI: Pastikan seluruh baja struktural memenuhi regulasi SNI terkait toleransi diameter, ketebalan, dan batas luluh baja tulangan atau profil.
• Mill Test Certificate (MTC): Selalu cocokkan kode heat number yang tertera pada badan baja fisik dengan dokumen MTC resmi dari pabrikan untuk melacak kekuatan tarik material.

Kesalahan Umum Procurement Saat Membeli Baja Struktural Jembatan

Salah satu kekeliruan yang paling sering dijumpai di lapangan adalah melakukan substitusi ukuran secara sepihak tanpa persetujuan dari structural engineer. Sebagai contoh, mengganti balok WF berdimensi tinggi dengan baja H-Beam dengan alasan ketersediaan stok di pasar lokal. Langkah instan seperti ini berpotensi memicu kegagalan struktur akibat kelelahan material (fatigue) saat jembatan menerima beban kejut dari lalu lintas kendaraan berat.

Salah satu kekeliruan yang paling sering dijumpai di lapangan adalah melakukan substitusi ukuran secara sepihak tanpa persetujuan tertulis dari structural engineer. Sebagai contoh, mengganti balok WF berdimensi tinggi dengan besi H Beam dengan alasan ketersediaan stok yang mendesak di pasar lokal.

Langkah instan seperti ini sangat berbahaya dan berpotensi memicu kegagalan struktur akibat kelelahan material (fatigue) saat jembatan menerima beban kejut (impact load) terus-menerus dari lalu lintas kendaraan berat. Karakteristik penampang WF dirancang khusus untuk melenting dan menahan momen, sedangkan H-Beam dirancang untuk menahan beban tekan tegak lurus.

Baca Juga: Panduan Manajemen Suplai Baja Proyek Jembatan dan Jalan Layang

Panduan Visual Penggunaan Material Lapangan

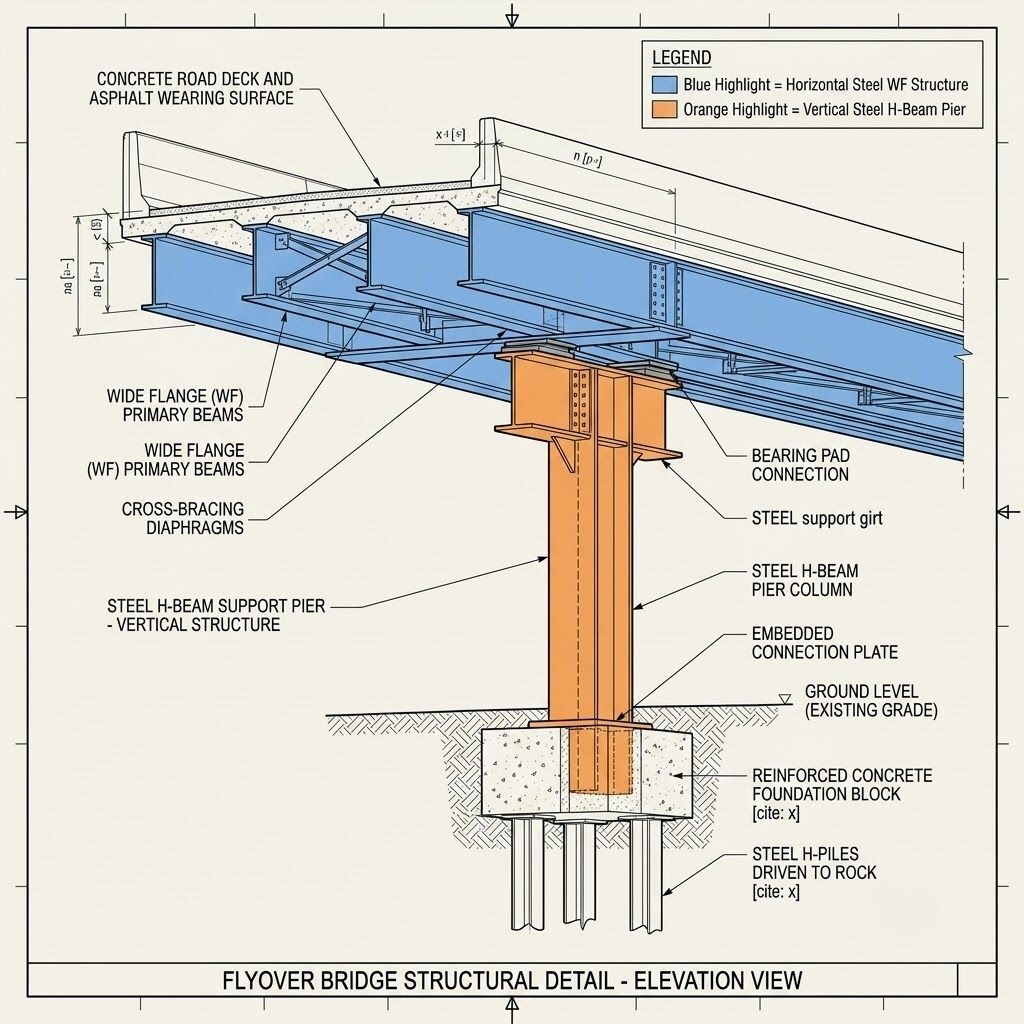

Untuk memberikan pemahaman praktis yang komprehensif bagi seluruh tim di site proyek, berikut adalah skema koordinasi dan titik peletakan jenis profil baja struktural jembatan yang ideal di lapangan:

Agar tidak terjadi kesalahan fatal saat pembongkaran muatan (unloading) dan pemasangan (erection) di area proyek, tim logistik lapangan wajib mengikuti matriks panduan posisi berikut:

Posisi Elemen Jembatan	Jenis Profil Baja	Alasan Mekanis & Fungsi	Risiko Jika Disubstitusi
Bentang Horizontal Utama (Girder)	Balok Baja Wide Flange (WF)	Menahan momen lentur atas akibat beban dinamis roda kendaraan.	Jembatan akan mengalami lendutan berlebih (deflection) karena H-Beam lebih lemah pada sumbu lateral panjang.
Pilar / Kolom Penyangga Vertikal (Pier)	Besi H Beam	Menahan gaya tekan aksial murni dari beban total struktur atas menuju fondasi.	Risiko tekuk (buckling) pada pilar meningkat jika digantikan oleh WF yang memiliki sayap lebih tipis.
Balok Diafragma (Transversal)	Balok Baja Wide Flange (WF)	Mengikat antar-girder utama agar tidak terjadi puntiran (torsional buckling).	Struktur atas menjadi terlalu berat (overweight) tanpa menambah efisiensi kekuatan lentur.

Kesimpulan

Memilih komponen untuk struktur bentang jembatan layang memerlukan keseimbangan mutlak antara faktor keamanan mekanis dan efisiensi anggaran belanja proyek. Balok baja WF adalah solusi terbaik untuk efisiensi berat pada bentang horizontal karena kemampuannya menahan beban lentur dengan bobot profil yang lebih ramping dan ekonomis.

Sementara itu, produk besi H Beam tetap tidak tergantikan pada posisi struktur vertikal yang membutuhkan kekakuan tinggi dari segala arah sumbu tekan. Memahami porsi penempatan masing-masing material ini secara disiplin adalah kunci utama untuk mereduksi risiko kegagalan struktural jangka panjang pada infrastruktur jalan layang.
