Risiko Lendutan Gudang: Cara Menghitung Beban Struktur Baja WF yang Aman

Risiko lendutan gudang (defleksi) terjadi ketika struktur rangka atap turun melengkung akibat ketidakmampuan profil baja menahan beban momen inersia. Penyebab utamanya sering kali adalah penggunaan material besi banci yaitu profil baja yang toleransi ketebalannya dikurangi secara ekstrem. Untuk mencegah kegagalan struktur, kontraktor wajib memastikan ketebalan pelat (flange dan web) serta memvalidasi berat aktual material menggunakan tabel berat standar sebelum material dipasang.

Besi profil struktural seperti Besi WF (Wide Flange) adalah tulang punggung dari konstruksi gudang bentang lebar. Namun, dalam persaingan tender yang ketat, risiko salah beli akibat tergiur harga murah sangatlah tinggi.

Risiko terbesar dalam pembelian material struktur bukanlah selisih harga, melainkan potensi kegagalan struktur akibat penggunaan spesifikasi baja profil dengan toleransi berlebih. Artikel ini akan membantu kontraktor dan project manager memahami bahaya defleksi, cara membaca kebutuhan spesifikasi material, dan menghindari kesalahan pembelian.

Mengapa Konstruksi Gudang Bentang Lebar Rawan Lendutan?

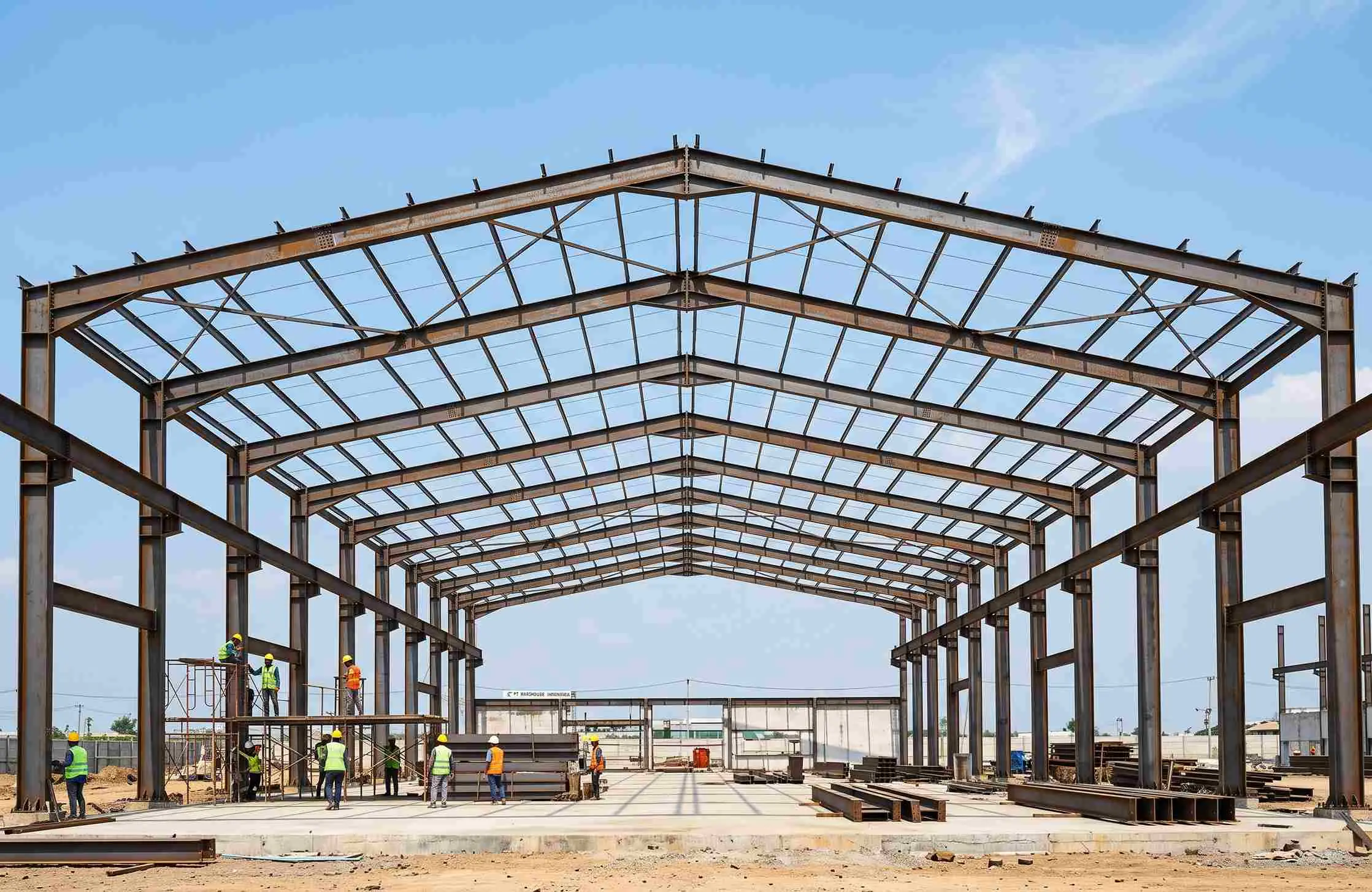

Dalam konstruksi gudang bentang lebar, jarak antar kolom diukur sejauh mungkin (seringkali 20 meter hingga lebih dari 40 meter) untuk memaksimalkan ruang operasional. Karena bentangan atap ini panjang dan tidak memiliki penyangga tiang di bagian tengah, beban yang ditanggung oleh balok (rafter) menjadi sangat besar.

Beban ini meliputi beban mati (berat atap, gording, insulasi) dan beban hidup (tekanan angin, hujan, atau alat berat yang digantung). Jika material baja WF yang digunakan tidak memiliki kekakuan (stiffness) yang cukup, baja tersebut akan melengkung (melendut) ke bawah. Dalam skenario terburuk, lendutan ini berujung pada keruntuhan bangunan.

Bahaya Toleransi Berlebih (Besi Banci) pada Baja WF

Kekakuan suatu profil baja sangat ditentukan oleh momen inersianya, yaitu nilai yang merepresentasikan kemampuan penampang dalam menahan pembengkokan. Momen inersia sangat bergantung pada ketebalan bagian pelat sayap (flange) dan badan (web).

Di sinilah letak bahaya besi banci (baja dengan toleransi negatif atau pengurangan dimensi yang tidak wajar). Penurunan ketebalan baja tidak berbanding lurus dengan penurunan kekuatannya, melainkan menurun secara eksponensial.

Sebagai contoh teknis, pada pengadaan material baja wf 250 toleransi ketebalan yang melenceng terlalu jauh (misalnya ketebalan flange yang seharusnya 9 mm tetapi aktualnya hanya 7 mm) akan menyebabkan penurunan nilai momen inersia secara drastis. Akibatnya, estimasi beban yang sebelumnya sudah dihitung aman oleh engineer, seketika menjadi tidak valid di lapangan. Struktur yang dipasang menjadi jauh lebih lemah dari desain aslinya.

Cara Estimasi Beban Momen Inersia & Validasi di Lapangan

Menghitung secara presisi batas beban aman adalah tugas seorang insinyur struktur. Namun, bagi tim pengadaan (procurement) dan pelaksana lapangan, ada beberapa cara praktis untuk memastikan material yang datang sesuai dengan spesifikasi untuk mencegah risiko lendutan gudang:

1. Gunakan Sigmat (Caliper) Saat Material Datang Jangan hanya menerima DO (Delivery Order). Ukur ketebalan pelat badan (tw) dan pelat sayap (tf) secara acak di lapangan. Pastikan selisih toleransi dimensinya masih masuk ke dalam batas aman standar proyek Anda.
2. Hitung Tonase Aktual vs Teoritis Besi dengan toleransi berlebih pasti memiliki berat yang lebih ringan dari spesifikasi standar. Sebagai metode validasi yang umum, kontraktor sering membandingkan berat timbangan aktual dengan referensi seperti tabel berat h beam atau WF standar. Jika total berat keseluruhan baja (tonase) anjlok jauh dari tabel, dapat dipastikan ketebalan penampangnya di bawah batas wajar.
3. Pahami Sumbu X dan Sumbu Y Dalam tabel spesifikasi, Anda akan melihat nilai Momen Inersia Sumbu X (Ix) dan Sumbu Y (Iy). Pastikan profil yang dibeli memiliki nilai I yang sesuai dengan Bill of Quantities (BOQ).

(Catatan Penting: Informasi di atas adalah panduan pemeriksaan material dasar. Untuk keputusan final mengenai beban dan keamanan struktur, pastikan Anda selalu merujuk pada perhitungan ahli struktur/insinyur proyek yang berlisensi).

Baja WF vs H-Beam: Jangan Salah Pilih Profil

Dalam mitigasi risiko struktural, pemilihan antara baja WF dan H-Beam juga krusial.

• Baja WF (Wide Flange): Memiliki profil sayap yang lebih sempit dibandingkan tingginya. Profil ini sangat efisien digunakan sebagai balok mendatar (seperti rafter pada atap) karena kuat menahan gaya tekuk ke bawah.
• Besi H-Beam: Memiliki rasio dimensi tinggi dan lebar sayap yang hampir sama (berbentuk huruf H). Profil ini lebih kokoh secara merata, sehingga ideal diaplikasikan sebagai kolom utama atau tiang pancang.

Tertukar menggunakan H-Beam sebagai balok atap, atau sebaliknya WF sebagai tiang penahan beban masif, dapat meningkatkan potensi pemborosan berat struktur maupun risiko ketidakstabilan rangka bangunan.

Checklist Membeli Baja Profil Terpercaya untuk Proyek Gudang

Untuk memastikan proyek berjalan lancar tanpa penolakan material atau risiko kegagalan struktur di kemudian hari, ikuti checklist pembelian berikut:

• Transparansi Toleransi: Pastikan supplier mau mencantumkan spesifikasi aktual (bukan hanya ukuran nominal) di dalam penawaran.
• Ketersediaan Dokumen (MTC): Untuk proyek-proyek strategis, tanyakan ketersediaan Mill Test Certificate (MTC) dan Heat Number untuk melacak kualitas produksi peleburan baja.
• Kapasitas Pengiriman: Baja WF umumnya dikirim dalam panjang 12 meter. Pastikan lokasi proyek memiliki akses bongkar muat untuk truk tronton.
• Verifikasi Supplier: Pastikan Anda bekerja sama dengan baja profil terpercaya yang fokus pada kejujuran spesifikasi, sehingga tidak ada hidden cost atau risiko saat inspeksi di lapangan.

Kesimpulan

Mencegah risiko lendutan pada konstruksi gudang bentang lebar harus selalu dimulai sejak tahap pengadaan material. Menggunakan baja WF dengan toleransi berlebih (besi banci) demi menekan anggaran hanya akan menempatkan keseluruhan bangunan pada risiko kegagalan struktur yang fatal akibat anjloknya kapasitas momen inersia. Oleh karena itu, jadikan pengecekan ketebalan pelat dan validasi berat aktual material sebagai prosedur wajib sebelum baja dipasang di lapangan.

Masih ragu menentukan spesifikasi baja WF yang aman untuk beban struktur gudang Anda? Kirim detail kebutuhan profil, perkiraan tonase, dan lokasi proyek Anda agar tim SMS Perkasa dapat membantu mengecek spesifikasi serta ketersediaan material yang paling sesuai dengan standar proyek Anda.
