Pipa Seamless vs Welded (ERW): Analisis Kekuatan, Keamanan & PSI

Pemilihan antara pipa seamless vs welded, khususnya Electric Resistance Welding (ERW) berpusat pada satu variabel kritis: integritas struktural di bawah tekanan (PSI). Kedua varian diproduksi dengan metode metalurgi yang berbeda, menghasilkan karakteristik mekanik yang menentukan batas keamanan operasional.

Bagi Anda pengelola proyek atau site engineer, memutuskan spesifikasi material ini bukan sekadar urusan menyalin Bill of Quantities (BOQ) dari klien. Ini adalah langkah krusial untuk memitigasi risiko kegagalan sistem, mencegah rework yang menggerus margin, dan memastikan instalasi perpipaan lolos uji hydrotest. Saat tim Anda menghitung Maximum Allowable Working Pressure (MAWP), batas toleransi tekanan selalu terkunci pada anatomi fabrikasi pipa, apakah material tersebut dicetak utuh tanpa sambungan atau dibentuk dari fusi plat baja. Perbedaan asal metalurgi inilah yang menciptakan batasan riil seberapa kuat instalasi proyek Anda mampu menahan hoop stress (tegangan melingkar) di lapangan.

Pipa Seamless: Homogenitas Material Total

Pipa seamless di produksi melalui proses ekstrusi. Bilet baja karbon padat di panaskan dan di tusuk (pierced) untuk membentuk tabung berongga. Proses ini menghilangkan keberadaan titik lemah longitudinal.

• Struktur Mikro: Baja memiliki struktur butiran yang seragam (homogenous grain structure) di seluruh keliling pipa.
• Distribusi Tegangan: Mampu mendistribusikan hoop stress (tegangan melingkar akibat tekanan internal) secara merata.
• Standar Umum: Memenuhi spesifikasi ASTM A106 Grade B, di wajibkan untuk aplikasi fluida bersuhu tinggi dan bertekanan ekstrem.

Pipa Welded (ERW): Fusi Logam dan Titik Kritis

Pipa ERW di produksi dengan menggulung plat baja dingin (HR coil) menjadi bentuk silinder. Tepi plat kemudian di sambung menggunakan arus listrik resistansi tinggi tanpa material pengisi (filler).

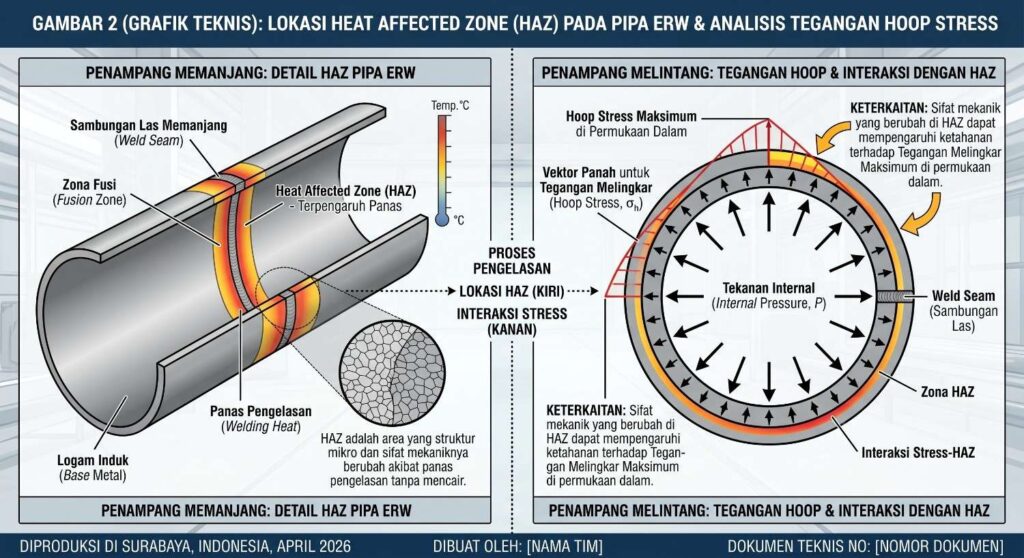

• Karakteristik Kampuh (Seam): Area fusi las menciptakan Heat Affected Zone (HAZ). HAZ memiliki struktur mikro yang berbeda dari logam induk (base metal).
• Kelemahan Inheren: Meskipun teknologi High-Frequency ERW modern telah meningkatkan kekuatan kampuh, garis las tetap di hitung sebagai stress concentrator primer.
• Standar Umum: ASTM A53, cocok untuk aplikasi low-to-medium pressure seperti instalasi HVAC, hidran, dan perancah struktural.

Analisis Failure Mode: Mengapa Garis Las Menjadi Risiko?

Insinyur perpipaan memperhitungkan faktor efisiensi sambungan (E) saat menghitung ketebalan dinding minimum. Untuk pipa seamless, E = 1.0 (efisiensi 100%). Untuk pipa ERW, nilai E berkisar antara 0.85. Penurunan toleransi sebesar 15% ini mencerminkan probabilitas kegagalan pada HAZ.

Detail Teknis: Identifikasi Kegagalan (Failure Mode)

1. Weld Decay (Korosi Intergranular): Area las memanas dan mendingin dengan laju berbeda. Ini memicu presipitasi karbida pada batas butir baja, membuat garis las jauh lebih rentan terhadap serangan korosi di bandingkan base metal, terutama jika membawa fluida asam.
2. Burst Failure (Pecah Tekanan): Dalam uji hydrostatic destruktif, retakan tekanan longitudinal pada pipa ERW hampir selalu berawal dari titik anomali mikroskopis di sepanjang garis fusi HAZ.

Batas Tekanan Ekstrem (PSI): Komparasi Kapasitas Beban

Pemilihan spesifikasi pipa hitam harus didasarkan pada perhitungan Maximum Allowable Working Pressure (MAWP).

Parameter Teknis	Pipa Seamless (ASTM A106 Gr. B)	Pipa ERW (ASTM A53 Gr. B)
Batas Yield Strength (Minimum)	35,000 PSI	35,000 PSI
Kapasitas MAWP Aktual	~20% lebih tinggi pada dimensi nominal yang sama.	Dibatasi oleh joint efficiency factor (0.85).
Ketahanan Siklus Termal	Sangat baik. Bebas risiko ekspansi asimetris.	Rawan retak lelah (fatigue) akibat siklus panas-dingin pada HAZ.
Toleransi Wall Thickness	Deviasi ketebalan lebih tinggi (12.5%).	Sangat presisi, karena terbuat dari plat baja datar.

Decision Framework: Kapan Menggunakan Seamless vs ERW?

Gunakan matriks berikut untuk menentukan spesifikasi pengadaan material agar memenuhi standar keselamatan engineering tanpa over-engineering yang memboroskan anggaran.

• Pilih Pipa Seamless JIKA:
  • Aplikasi mentransmisikan gas, uap (steam), atau bahan kimia bertekanan dan bersuhu tinggi (di atas 400°C).
  • Spesifikasi mensyaratkan standar ASTM A106 atau API 5L standar tinggi.
  • Jalur pipa ditanam di lokasi rawan (bawah tanah dalam, offshore).
• Pilih Pipa Welded (ERW) JIKA:
  • Aplikasi untuk distribusi air bersih suhu ruang, drainase, atau sistem pemadam kebakaran (sprinkler).
  • Digunakan murni untuk elemen struktural (tiang penyangga, handrail, pondasi perancah).
  • Efisiensi biaya dan ketersediaan harga pipa besi per batang dalam jumlah masif menjadi prioritas operasional utama proyek.

Baca Juga: Panduan Lengkap Besi Pipa: Perbedaan Pipa Hitam, Galvanis, dan Seamless

FAQ (Frequently Ask Question)

Q: Apa yang membuat pipa seamless lebih kuat dari pipa welded (ERW)?

A: Pipa seamless diekstrusi dari satu bilet baja padat, menjadikannya homogen tanpa sambungan las. Tidak adanya garis kampuh menghilangkan zona terdampak panas (Heat Affected Zone / HAZ) yang rentan terhadap korosi antarbutir dan retak akibat tekanan fluida.

Q: Kapan saya boleh menggunakan pipa ERW untuk proyek saya?

A: Pipa ERW sangat aman dan efisien secara biaya untuk aplikasi tekanan rendah hingga menengah pada suhu ruang, seperti sistem pemadam kebakaran (hydrant), pipa drainase, instalasi chiller air, dan tiang struktural bangunan.

Q: Apakah spesifikasi ASTM A53 berlaku untuk pipa seamless atau welded?

A: ASTM A53 dapat mencakup spesifikasi pipa seamless maupun pipa pipa welded (ERW), tergantung tipenya (Type S untuk Seamless, Type E untuk ERW). Namun, untuk suhu dan tekanan tinggi, standar yang di wajibkan adalah ASTM A106 yang secara eksklusif mensyaratkan pipa seamless.

Kesimpulan

Pipa seamless di produksi tanpa sambungan las, mendistribusikan tekanan fluida secara merata sehingga wajib di gunakan untuk aplikasi gas dan uap bertekanan/bersuhu tinggi. Pipa welded (ERW) di bentuk dari plat baja yang dilas melintang, memiliki titik lemah (HAZ) pada garis kampuh, dan ideal di gunakan untuk distribusi air suhu ruang serta elemen struktural dengan efisiensi biaya tinggi.
