Panduan Estimasi Besi CNP (Kanal C) untuk Rangka Atap Gudang dan Pabrik

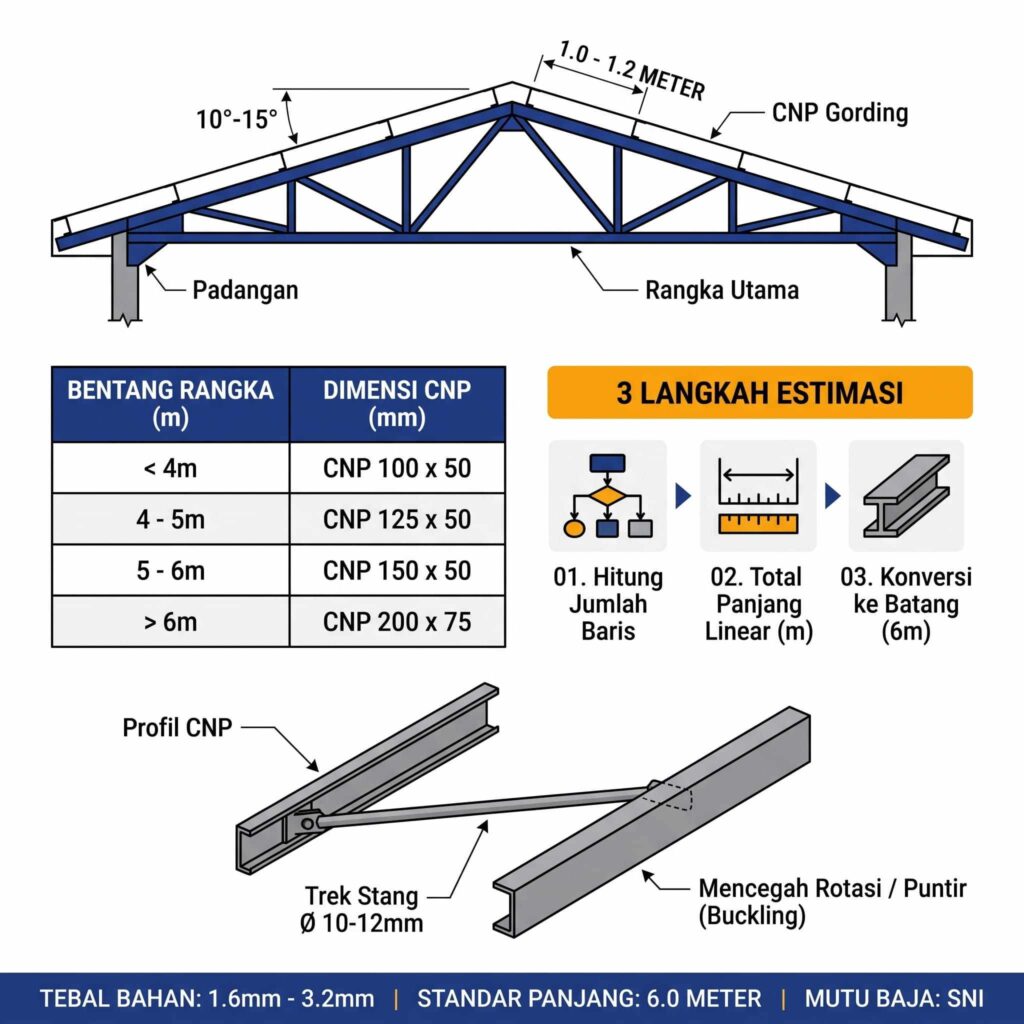

Besi CNP (Kanal C) berfungsi sebagai gording (purlin) penopang penutup atap pada struktur gudang dan pabrik. Untuk atap galvalum pada bentang kuda-kuda baja standar 6 meter, insinyur umumnya menggunakan ukuran besi kanal C 125×50 atau 150×50 dengan jarak antar gording maksimal 1.2 meter. Penggunaan sag rod (trek stang) wajib dipasang setiap jarak 2-3 meter untuk mencegah tekuk rotasional (lateral torsional buckling) pada profil C.

Mengapa Besi CNP (Kanal C) Ideal untuk Gording Atap?

Besi CNP (juga dikenal sebagai besi Kanal C atau Profil C) adalah baja profil struktural ringan yang dibentuk melalui proses tekuk dingin (cold-forming) dari lembaran plat coil baja karbon. Besi CNP memiliki penampang menyerupai huruf C, yang terdiri dari satu web (badan) vertikal, dua flange (sayap) horizontal, dan lipatan pengaku (lip) pada ujung sayap.

Besi CNP digunakan untuk struktur sekunder, khususnya sebagai gording (purlin) pada rangka atap pabrik dan gudang. Profil ini menggantikan fungsi gording kayu konvensional karena rasio kekuatan terhadap berat (strength-to-weight ratio) yang jauh lebih tinggi.

Bentuk asimetris pada besi Kanal C memberikan momen inersia yang sangat efisien untuk menahan beban lentur satu arah (beban vertikal dari penutup atap dan pekerja). Konstruksi baja di Indonesia menggunakan besi CNP karena material ini sangat mudah dilas, dilubangi untuk baut, dan disambung di atas kuda-kuda utama seperti H-Beam atau WF.

Standar Jarak Gording CNP dan Kemiringan Atap Gudang

Detail Teknis: SNI 1727:2020 tentang Beban Desain Minimum mengatur bahwa gording tidak hanya menanggung beban mati (berat atap), tetapi juga beban hidup (pekerja) dan beban angin (tekanan/hisapan).

Untuk memastikan integritas struktur atap, jarak pemasangan besi CNP harus dihitung presisi. Berikut adalah aturan praktis (rule of thumb) untuk aplikasi gudang tipikal:

1. Jarak Gording: Untuk penutup atap galvalum/spandek dengan ketebalan 0.35 mm hingga 0.50 mm, jarak gording CNP ideal adalah 1.0 meter hingga 1.2 meter. Jarak yang melebihi 1.2 meter berisiko menyebabkan lembaran galvalum melendut saat diinjak pekerja instalasi.
2. Kemiringan Atap (Pitch): Bangunan industri standar di Indonesia menerapkan sudut kemiringan atap 10° hingga 15°. Kemiringan ini memastikan aliran air hujan yang cepat (mencegah genangan) tanpa memberikan beban hisap angin (wind uplift) yang terlalu ekstrem pada sistem gording.

Framework Keputusan: Memilih Ukuran Besi Kanal C yang Tepat

Kesalahan umum kontraktor pemula adalah menggunakan tabel berat besi CNP semata tanpa memahami kapasitas lentur baja. Memilih dimensi CNP dipengaruhi langsung oleh jarak antar kuda-kuda utama (span).

Gunakan kerangka keputusan berikut untuk kondisi beban standar (atap galvalum ringan, tanpa plafon gantung berat):

• Jika bentang antar kuda-kuda < 4 meter, maka gunakan CNP 100 x 50.
• Jika bentang antar kuda-kuda 4 – 5 meter, maka gunakan CNP 125 x 50.
• Jika bentang antar kuda-kuda 5 – 6 meter, maka gunakan CNP 150 x 50 atau CNP 150 x 65.
• Jika bentang antar kuda-kuda > 6 meter, maka gunakan CNP 200 x 75 atau beralih menggunakan sistem truss baja ringan bersilangan.

Catatan: Ketebalan plat CNP (umumnya 1.6 mm hingga 3.2 mm) dipilih berdasarkan analisis tegangan oleh insinyur struktur. Ketebalan 2.0 mm hingga 2.3 mm adalah spesifikasi paling umum untuk proyek gudang menengah.

Cara Menghitung Kebutuhan Besi CNP (Contoh Kasus Gudang 20x30m)

Perhitungan volume material yang akurat mencegah over-budget atau penundaan proyek. Berikut adalah contoh perhitungan (worked example) matematis untuk estimasi Bill of Quantity (BOQ).

Skenario Proyek:

• Lebar bangunan (Bentang Kuda-kuda): 20 meter (atap pelana / gable roof)
• Panjang bangunan: 30 meter
• Jarak antar kuda-kuda: 6 meter
• Kemiringan atap: 15 derajat
• Lebar sisi miring atap: 10 meter / cos(15°) = 10,35 meter
• Penutup atap: Galvalum
• Material gording: Besi Kanal C panjang 6 meter

Langkah 1: Hitung Jumlah Jalur Gording
Jika jarak gording ditetapkan 1.2 meter, jumlah jalur per sisi atap adalah: (Panjang sisi miring / jarak gording) + 1 jalur puncak + 1 jalur tepi bawah. 10,35 m / 1.2 m = 8.625 ruang → Dibulatkan menjadi 9 ruang (10 titik gording). Karena atap pelana memiliki dua sisi, total jalur = 10 titik x 2 sisi = 20 jalur gording sepanjang bangunan.

Langkah 2: Hitung Panjang Total Gording
Setiap jalur gording membentang sepanjang bangunan (30 meter). Total panjang gording = 20 jalur x 30 meter = 600 meter lari.

Langkah 3: Konversi ke Jumlah Batang
Panjang standar besi CNP adalah 6 meter per batang. Total kebutuhan = 600 meter / 6 meter per batang = 100 batang CNP.

(Praktik lapangan: Tambahkan toleransi waste 5% untuk area overlapping atau pemotongan, sehingga total order aman adalah 105 batang).

Failure Mode: Bahaya Tekuk Lateral dan Pentingnya Sag Rod (Trek Stang)

Tips: Keahlian struktur tidak hanya tentang mengetahui cara memasang, tetapi memahami mengapa material bisa gagal (failure mode).

Profil Kanal C adalah penampang terbuka yang asimetris. Titik pusat geser (shear center) CNP berada di luar penampangnya. Saat menerima beban vertikal dari atap miring, besi CNP cenderung memuntir atau mengalami rotasi pada sumbu lemahnya. Fenomena ini disebut lateral torsional buckling.

Kesalahan fatal di lapangan: Memasang gording CNP pada bentang 6 meter tanpa memberikan komponen penahan puntir. Hasilnya, atap akan tampak bergelombang atau melendut ke bawah di bagian tengah bentang dalam waktu kurang dari satu tahun.

Solusi Teknis: Wajib memasang sag rod (trek stang) berupa besi beton berdiameter 10mm atau 12mm yang dikaitkan di tengah bentang gording. Pada bentang kuda-kuda 6 meter, pasang satu jalur trek stang tepat di tengah bentang (jarak 3 meter). Trek stang mengunci sumbu lemah CNP dan mentransfer sebagian gaya tarik vertikal ke kuda-kuda puncak (ridge/apex).

Tabel Berat Besi CNP dan Spesifikasi Standar

Untuk keperluan pengadaan dan menghitung tonase logistik armada, gunakan tabel spesifikasi aktual berikut.

Besi CNP dibandingkan dengan Besi UNP memiliki peruntukan yang berbeda. UNP memiliki flens tegak lurus sempurna tanpa lipatan (lip) tambahan dan bobotnya lebih berat, sehingga UNP lebih sering digunakan untuk rangka mesin atau tumpuan berat, bukan gording atap ringan.

Catatan Penting: Informasi teknis dalam artikel ini bersifat panduan umum dan referensi edukasi. Untuk perhitungan struktural dan pemilihan material proyek aktual, konsultasikan dengan insinyur struktur berlisensi.

FAQ

Q: Berapa jarak standar gording besi CNP untuk atap galvalum?
A: Jarak gording besi CNP yang direkomendasikan untuk atap galvalum atau spandek dengan ketebalan 0.35-0.50 mm adalah 1.0 meter hingga 1.2 meter. Jarak ini memberikan tumpuan yang cukup agar lembaran atap tidak melendut saat diinjak oleh pekerja instalasi maupun menahan tekanan angin.

Q: Bagaimana cara menghitung kebutuhan besi CNP untuk atap pabrik?
A: Kebutuhan besi CNP dihitung dengan membagi panjang miring atap dengan jarak gording yang diinginkan, kemudian menambah 2 jalur (puncak dan lisplang) untuk mendapatkan total jalur gording. Kalikan total jalur tersebut dengan panjang bangunan, lalu bagi dengan angka 6 meter (panjang 1 batang CNP). Jangan lupa tambahkan 5% untuk cadangan potongan (waste).

Q: Apa perbedaan utama besi CNP dan UNP pada konstruksi?
A: Perbedaan utama ada pada bentuk penampang dan aplikasi. Besi CNP memiliki tambahan tekukan (lip) pada ujung sayapnya dan terbuat dari plat cold-formed, membuatnya optimal untuk menahan beban lentur ringan seperti gording atap. Besi UNP tidak memiliki lip, penampangnya lebih tebal (hot-rolled), dan digunakan untuk penopang berat struktural seperti chasis atau tiang anak tangga.

Q: Berapa harga besi CNP per batang saat ini?
A: Harga besi CNP sangat fluktuatif mengikuti harga plat baja global dan ketebalan spesifik yang Anda pilih. Karena harga berubah sewaktu-waktu, SMSP menyarankan kontraktor untuk memvalidasi Bill of Quantity secara langsung dengan supplier pada saat akan melakukan pemesanan (PO).

Q: Mengapa gording besi CNP melengkung setelah atap dipasang?
A: Gording CNP melengkung atau memuntir umumnya disebabkan oleh dua faktor utama: jarak kuda-kuda yang terlalu jauh (melebihi batas kapasitas ukuran profil) dan tidak dipasangnya sag rod (trek stang). Profil C adalah profil terbuka yang mudah mengalami rotasi lateral bila tidak diikat oleh trek stang di tengah bentang.

Kesimpulan: Menghubungkan Presisi Teknis dengan Efisiensi Proyek

Menentukan dimensi gording besi CNP yang tepat untuk rangka atap gudang dan pabrik adalah titik temu antara keselamatan struktural dan optimalisasi anggaran proyek. Mengabaikan kalkulasi beban angin serta jarak tumpuan berisiko memicu lendutan berlebih (deflection), sementara penentuan profil yang berlebihan (over-engineering) hanya akan membengkakkan tonase dan biaya pengadaan secara sia-sia. Kunci kekuatan bentang rangka atap terletak pada keselarasan antara bentang kuda-kuda, jarak antar gording maksimum 1,2 meter, serta pengikatan lateral yang solid menggunakan sag rod (trek stang) untuk mencegah rotasi sumbu lemah baja.

Kinerja struktur atap di lapangan sangat bergantung pada konsistensi material yang Anda pasang. Profil besi CNP dengan toleransi dimensi yang presisi, ketebalan seragam, dan kepatuhan standar mutu memastikan setiap sambungan baut maupun las bekerja sesuai perhitungan teknis perencana.
