Kesalahan Umum Menggunakan Pipa Welded Saluran Bertekanan Tinggi

Sofia24 April 2026

nsinyur lapangan membandingkan penampang pipa welded dan seamless untuk instalasi bertekanan tinggi.

Pipa welded (Electric Resistance Welded / ERW) yang diutilisasi untuk sistem fluida bertekanan ekstrem membawa ancaman struktural fatal. Perhatian utama terletak pada perbedaan pipa welded dan pipa seamless dalam merespons regangan mekanis. Kampuh las memanjang ERW mereduksi ketahanan tekanan hingga 15% berbanding material tanpa sambungan. Standar internasional mendikte kontraktor wajib memakai spesifikasi seamless untuk zona risiko tinggi. Melakukan kesalahan pipa welded saluran tekanan tinggi adalah pelanggaran rekayasa primer yang berisiko fatal.

Anatomi Metalurgi: Titik Kritis Sambungan Las

Ilustrasi 3D kelemahan kampuh las pada zona terpengaruh panas pipa ERW

Pemilihan material menuntut pemahaman struktur mikro baja karbon. Secara teknis, proses pembuatan pipa welded menggunakan arus listrik resistansi tinggi untuk menyatukan logam tanpa material pengisi. Modifikasi termal ini menciptakan asimetri struktural yang memicu tiga mekanisme kegagalan.

Pertama, perambatan retak lelah (fatigue crack propagation) akibat tegangan siklik. Area Heat-Affected Zone (HAZ) bertindak sebagai titik konsentrasi tegangan melingkar yang menginisiasi retakan mikro, berujung pada pecahnya pipa secara membujur. Kedua, korosi galvanik fokal. Siklus pemanasan cepat mengubah susunan fasa baja, menciptakan sel elektrokimia yang secara eksklusif mengikis material pengikat (preferential grooving corrosion). Ketiga, getas imbas hidrogen (Hydrogen-Induced Cracking). Lingkungan hidrokarbon memfasilitasi infiltrasi hidrogen ke dalam kisi kristal HAZ, merobek ikatan kohesif antar-butir tanpa deformasi kasatmata.

Regulasi Mutlak: Restriksi ASME B31.3 dan API 5L

Insinyur wajib mematuhi parameter kode rekayasa deterministik. ASME B31.3 mengintegrasikan penalti kekuatan absolut melalui metrik Longitudinal Weld Joint Quality Factor (Ej).

Kategori Manufaktur Pipa Baja	Standar Spesifikasi Representatif	Faktor Kualitas Sambungan Las (Ej)	Implikasi Operasional
Baja Tanpa Sambungan (Seamless)	ASTM A106 Gr. B, API 5L SMLS	1,00 (100%)	Mengutilisasi 100% tegangan izin material. Wajib untuk Lethal Service.
Las Tahan Listrik (ERW)	ASTM A53 Gr. B, API 5L ERW	0,85 (85%)	Kapasitas tegangan dipotong 15%. Dilarang untuk fluida toksik/tekanan ekstrem.
Las Tumpu Tungku (Furnace Weld)	ASTM A53 Type F	0,60 (60%)	Dibatasi eksklusif untuk fluida tidak berbahaya di bawah tekanan ambien.

Perbandingan Batas Tegangan Izin Pipa Seamless vs Pipa Welded

Inspeksi ultrasonik seratus persen pada kampuh ERW tidak memiliki legitimasi regulasi untuk mendongkrak faktor Ej melampaui 0,85. Korelasi ini meluas ke standar API 5L, di mana spesifikasi PSL 2 seamless diwajibkan untuk kondisi operasional lepas pantai demi memitigasi kegagalan masif.

Pembuktian Matematis Kapasitas Tekanan (Barlow’s Formula)

Perhitungan Persamaan Barlow menunjukkan reduksi tekanan 15% pada pipa welded. — Perhitungan Persamaan Barlow

Perdebatan pipa welded vs seamless tekanan tinggi dapat diselesaikan melalui Barlow’s Formula. Persamaan ini mengkuantifikasi korelasi antara dimensi tabung, batas luluh material, dan kapasitas batas tekanan (Burst Pressure). Sama halnya dengan disiplin hitungan dalam menghitung berat besi beton, formula ini meniadakan asumsi kosong di lapangan.

Parameter simulasi: S adalah tegangan luluh (35.000 psi untuk Grade B), t adalah ketebalan, D adalah diameter luar aktual, dan E adalah efisiensi sambungan.

Skenario: Pipa 8 Inchi Schedule 80

Jaringan uap jenuh mengutilisasi dimensi diameter luar aktual 8,625 inchi dan ketebalan dinding 0,500 inchi.

Pipa Seamless (E = 1,0):

Pipa ERW (E = 0,85):

Skenario ini membuktikan spesifikasi ERW mengeliminasi 609 psi dari keseluruhan kapasitas daya tahan. Reduksi ekstrem inilah yang menyebabkan ledakan instan jika sistem terkena water hammer.

Inspeksi NDT dan Limitasi Evaluasi

Produsen melakukan uji hidrostatik dan Inspeksi Non-Destruktif (NDT) seperti radiografi di sepanjang jalur las untuk mendeteksi inklusi. Namun, lolos uji NDT tidak lantas memulihkan struktur kristal homogen material ERW. Mengasumsikan kekuatan ERW identik dengan material hasil proses pembuatan pipa seamless hanya bermodalkan sertifikat ultrasonik adalah sebuah kesalahan rekayasa elementer.

Matriks Keputusan Pengadaan Material

Dalam mengidentifikasi berbagai jenis pipa besi untuk pengadaan, mendistribusikan seamless secara pukul rata akan membebani anggaran, sementara memaksakan ERW pada utilitas bersuhu tinggi mendatangkan liabilitas pidana.

Untuk sistem distribusi pendingin konvensional atau hidran, kontraktor dianjurkan menggunakan spesifikasi pipa ERW (ASTM A53 Gr. B). Namun, untuk ekstraksi pengeboran, transmisi hidrokarbon, atau spesifikasi pipa boiler, kontraktor mutlak menggunakan pipa seamless murni. Meskipun harga pipa seamless sch 40 maupun harga pipa seamless api 5l grade b mensyaratkan anggaran lebih tinggi, investasi ini menjamin ketiadaan ancaman korosi parit dan retak lelah di masa depan. Mencari kompromi melalui tabel ukuran pipa welded tidak relevan untuk area ini.

Manajemen Rantai Pasok Terintegrasi

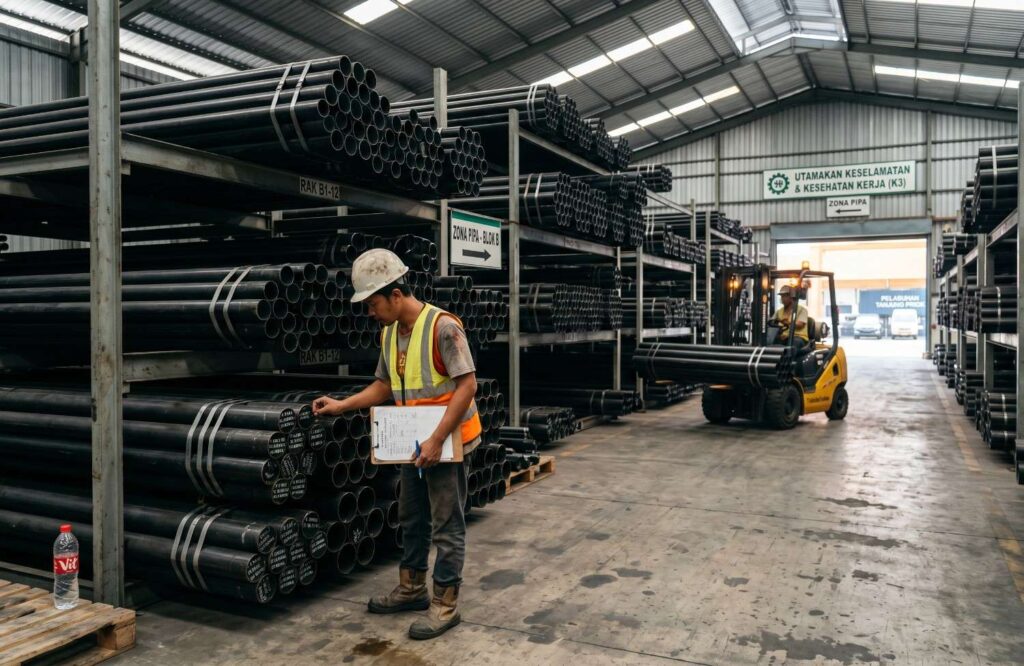

Inspeksi kualitas distribusi pipa baja di gudang penyedia material konstruksi Indonesia. — Inspeksi kualitas distribusi pipa baja

Pusat jual pipa baja seamless surabaya dan Tangerang dengan reputasi tinggi, seperti PT SMS Perkasa, mengeliminasi risiko material tercampur dengan menuntut Mill Test Certificate (MTC) sebelum pengiriman. Penyelarasan ritme distribusi (staged delivery waves) menjaga komponen tiba saat kru pipefitter siap instalasi. Hal ini terbukti efisien menekan waktu jeda kru proyek sekaligus menjamin bahwa pipa spesifikasi tekanan tinggi dipasang pada segmen yang benar, mencegah pembongkaran ulang yang sangat mahal.

FAQ Pemilihan Pipa Baja Tekanan Tinggi

Q: Apa kelemahan utama pipa bersistem ERW? A: Kelemahannya berpusat pada zona HAZ di area lasan yang rentan mengalami fatigue cracking dan korosi galvanik saat dihadapkan pada tegangan dinamis.

Q: Bagaimana metode kalkulasi ASME merespons kampuh las ERW? A: ASME B31.3 memaksa pipa ERW menerima koefisien kualitas sebesar 0,85, yang mendiskon batas tekanan maksimun material hingga 15% dari kapasitas dasarnya.

Q: Apakah spesifikasi ERW dapat dinaikkan kapasitas tekanannya dengan uji sinar-X tambahan? A: Tidak. Meskipun hasil pengujian radiografi sempurna, regulasi ASME B31.3 tidak mengizinkan insinyur menggunakan faktor Ej melampaui 0,85 untuk konfigurasi ERW.

Q: Di manakah pipa baja seamless mutlak digunakan? A: Pipa seamless wajib dioperasikan untuk spesifikasi boiler, sirkulasi petrokimia, dan utilitas Kategori M (Lethal Service) yang sarat paparan gas mematikan.

Pastikan kontinuitas infrastruktur proyek Anda terhindar dari cacat struktural. Hubungi tim teknis SMS Perkasa untuk mengonfirmasi ketersediaan dan standar material langsung untuk lokasi proyek Anda.
