Cara Menghitung Kebutuhan Besi Hollow untuk Partisi

Kunci utama dari cara menghitung kebutuhan besi hollow untuk partisi secara presisi adalah menjumlahkan total meter lari dari tiga komponen karkas: bingkai keliling (runner), tiang vertikal (stud), dan pengaku horizontal (cross), lalu mengalikannya dengan waste factor (faktor buangan) 5%–10%. Sebuah dinding partisi gipsum berukuran 4×3 meter dengan modul rangka standar 60×60 cm akan membutuhkan 52,8 meter lari besi hollow, atau setara dengan 9 batang besi hollow ukuran 20×40 mm dengan panjang standar 6 meter.

Mengapa Presisi Perhitungan Rangka Besi Hollow Sangat Krusial?

Besi hollow (profil baja berpenampang kotak) adalah material utama karkas dinding partisi non-struktural yang menggeser penggunaan kayu konvensional. Akurasi perhitungan kebutuhan karkas menentukan efisiensi biaya material, kepresisian modul papan penutup, serta kekuatan struktur dinding.

Kesalahan kalkulasi awal berisiko menyebabkan dua masalah utama di lapangan: ketersediaan material yang kurang saat proses perakitan berlangsung, atau waste (buangan) besi hollow berlebih akibat efisiensi pemotongan yang buruk.

Perhitungan rangka partisi wajib mempertimbangkan komponen bingkai luar (runner/frame), tiang vertikal (stud), pengaku horizontal (cross/nogging), serta persentase waste factor.

Detail Teknis:

Berdasarkan standar tentang Spesifikasi untuk Bangunan Gedung Baja Struktural, rangka partisi interior harus mampu menahan beban angin internal minimal 0,25 kN/m² serta beban lentur tegak lurus bidang tanpa menimbulkan defleksi melebihi L/240 dari tinggi dinding.

Standar Modul Rangka Partisi Besi Hollow (60×60 cm vs 40×60 cm)

Perencanaan modul karkas menyesuaikan dimensi standar lembaran papan gipsum atau kalsiboard yang berukuran 120 cm x 240 cm (1,2 m x 2,4 m). Penentuan jarak stud vertikal dan runner horizontal membagi ruang partisi secara simetris sehingga sambungan antar lembaran selalu tepat jatuh di tengah profil besi hollow.

Terdapat dua kriteria modul karkas standar yang umum diterapkan dalam proyek konstruksi:

• Modul 60 cm x 60 cm (Modul Standar):Jarak antar stud vertikal adalah 60 cm dan jarak cross horizontal adalah 60 cm. Modul ini digunakan untuk partisi interior standar dengan penutup gipsum satu lapis (single layer) pada hunian atau perkantoran.
• Modul 40 cm x 60 cm (Modul Heavy-Duty):Jarak antar stud vertikal diperrapat menjadi 40 cm, sedangkan cross horizontal berjarak 60 cm. Modul ini wajib digunakan untuk penutup papan semen/kalsiboard yang lebih berat, area basah (kamar mandi), atau partisi dua lapis (double layer) di koridor komersial.

Tips:

Penggunaan modul 40 cm x 60 cm meningkatkan kekakuan lateral partisi hingga 35% dibandingkan modul 60×60 cm. Hal ini sangat direkomendasikan jika partisi akan dipasangi furnitur gantung (wall cabinet) atau TV bracket.

Rumus Utama Menghitung Kebutuhan Besi Hollow Partisi

Kebutuhan total besi hollow dihitung melalui penjumlahan empat komponen utama karkas, kemudian dibagi dengan panjang standar per batang material di pasar.

1. Komponen Rangka Karkas

• Keliling Bingkai / Runner (Lk):
  Lk = 2 × (Lebar Dinding + Tinggi Dinding)
• Stud Vertikal Dalam (Lv):
  Jumlah Stud Dalam (Nv) = (Lebar Dinding / Jarak Stud Vertikal) – 1
  Lv = Nv × Tinggi Dinding
  (Catatan: Jarak stud vertikal standar Sv adalah 0,6 meter atau 0,4 meter)
• Cross Horizontal Dalam (Lh):
  Jumlah Baris Horizontal (Nh) = (Tinggi Dinding / Jarak Cross Horizontal) – 1
  Lh = Nh × Lebar Dinding
  (Catatan: Jarak cross horizontal standar Sh adalah 0,6 meter)
• Total Panjang Bersih (Ltotal):
  Ltotal = Lk + Lv + Lh

2. Formulasi Waste Factor (Faktor Buangan)

Setiap pemotongan profil baja 6 meter atau 4 meter menghasilkan sisa potongan (off-cut) yang tidak selalu dapat dipakai kembali. Untuk mengantisipasi hal ini, tambahkan persentase waste factor (Wf):

• Total Kebutuhan Meter Lari (Lakhir) = Ltotal × (1 + Wf)

Panduan penentuan nilai waste factor:

• Proyek persegi sederhana: Gunakan Wf = 5% (0,05).
• Proyek dengan banyak bukaan (pintu/jendela): Gunakan Wf = 10% (0,10).

Skenario pembulatan akhir jumlah batang:

• Jumlah Batang Kebutuhan = Lakhir / Panjang Standar Batang
  (Pembagian selalu dibulatkan ke atas ke angka bulat terdekat)

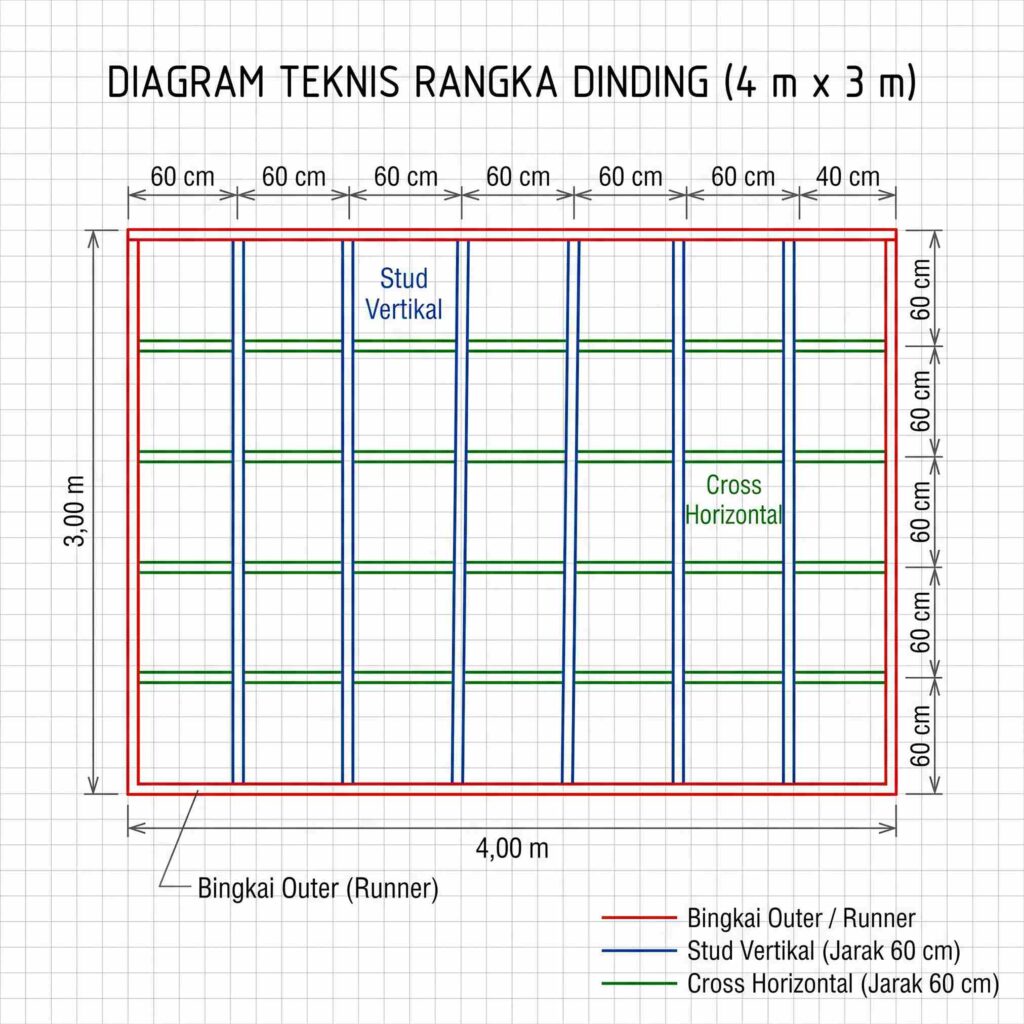

Worked Example: Simulasi Perhitungan Dinding Partisi 4m x 3m

Berikut adalah contoh perhitungan nyata untuk dinding partisi berukuran lebar 4,0 meter dan tinggi 3,0 meter (luas 12,0 m²) menggunakan besi hollow hitam atau galvanis dengan panjang standar 6,0 meter per batang.

Skenario A: Modul Standar 60 cm x 60 cm

1. Langkah 1: Hitung Keliling Frame (Lk)
   Lk = 2 × (4,0 m + 3,0 m) = 14,0 meter
2. Langkah 2: Hitung Stud Vertikal Dalam (Lv)
   Jumlah Stud Dalam (Nv) = (4,0 / 0,6) – 1 = 6,67 – 1 = 5,67 → 6 baris stud
   Lv = 6 × 3,0 m = 18,0 meter
3. Langkah 3: Hitung Cross Horizontal Dalam (Lh)
   Jumlah Baris Horizontal (Nh) = (3,0 / 0,6) – 1 = 5 – 1 = 4 baris
   Lh = 4 × 4,0 m = 16,0 meter
4. Langkah 4: Hitung Total Panjang Bersih (Ltotal)
   Ltotal = 14,0 + 18,0 + 16,0 = 48,0 meter
5. Langkah 5: Tambahkan Waste Factor 10% (Lakhir)
   Lakhir = 48,0 m × 1,10 = 52,8 meter
6. Langkah 6: Konversi ke Jumlah Batang (Panjang 6m)
   Jumlah Batang = 52,8 / 6,0 = 8,8 → 9 batang

Skenario B: Modul Heavy-Duty 40 cm x 60 cm

1. Langkah 1: Keliling Frame (Lk): 14,0 meter
2. Langkah 2: Stud Vertikal Dalam (Lv dengan Sv = 0,4 m):
   Jumlah Stud Dalam (Nv) = (4,0 / 0,4) – 1 = 10 – 1 = 9 baris stud
   Lv = 9 × 3,0 m = 27,0 meter
3. Langkah 3: Cross Horizontal Dalam (Lh): 16,0 meter
4. Langkah 4: Total Panjang Bersih (Ltotal):
   Ltotal = 14,0 + 27,0 + 16,0 = 57,0 meter
5. Langkah 5: Tambahkan Waste Factor 10% (Lakhir):
   Lakhir = 57,0 m × 1,10 = 62,7 meter
6. Langkah 6: Konversi ke Jumlah Batang (Panjang 6m):
   Jumlah Batang = 62,7 / 6,0 = 10,45 → 11 batang

Parameter Perhitungan	Modul 60×60 cm (Standar)	Modul 40×60 cm (Heavy-Duty)
Luas Dinding	12,0 m²	12,0 m²
Panjang Rangka Keliling	14,0 meter	14,0 meter
Panjang Stud Vertikal	18,0 meter (6 baris)	27,0 meter (9 baris)
Panjang Cross Horizontal	16,0 meter (4 baris)	16,0 meter (4 baris)
Total Panjang Bersih	48,0 meter	57,0 meter
Total Panjang (+ Waste 10%)	52,8 meter	62,7 meter
Kebutuhan Batang (Panjang 6m)	9 Batang	11 Batang
Rata-Rata Kebutuhan per m²	0,75 batang/m²	0,92 batang/m²

Catatan Pemotongan (Hollow Galvalum 4 Meter):

Jika Anda menggunakan besi hollow galvalum dengan panjang standar 4,0 meter per batang, kebutuhan Skenario A adalah 52,8 / 4,0 = 14 batang, dan Skenario B adalah 62,7 / 4,0 = 15,67 → 16 batang.

Panduan Memilih Spesifikasi dan Jenis Besi Hollow yang Tepat

Pemilihan dimensi dan material besi hollow disesuaikan dengan posisi partisi, tingkat kelembapan ruangan, dan beban penutup dinding.

1. Pilihan Ukuran Profil untuk Partisi

• Hollow 20×40 mm (Tebal 0,8 mm – 1,2 mm):
  Dimensi paling umum untuk tiang vertikal dan runner interior standar. Memiliki berat nominal 4,52 kg hingga 6,78 kg per batang (6 m).
• Hollow 40×40 mm (Tebal 1,0 mm – 1,4 mm):
  Ideal untuk bingkai outer, tiang sudut, atau partisi tinggi melampaui 3,5 meter. Memberikan kekuatan torsi lebih tinggi dengan berat nominal 7,54 kg hingga 10,85 kg per batang (6 m).

Untuk referensi ukuran profil secara menyeluruh, Anda dapat mempelajari detail panduan ukuran besi hollow untuk menyesuaikan ketebalan dan dimensi yang tersedia di pasaran.

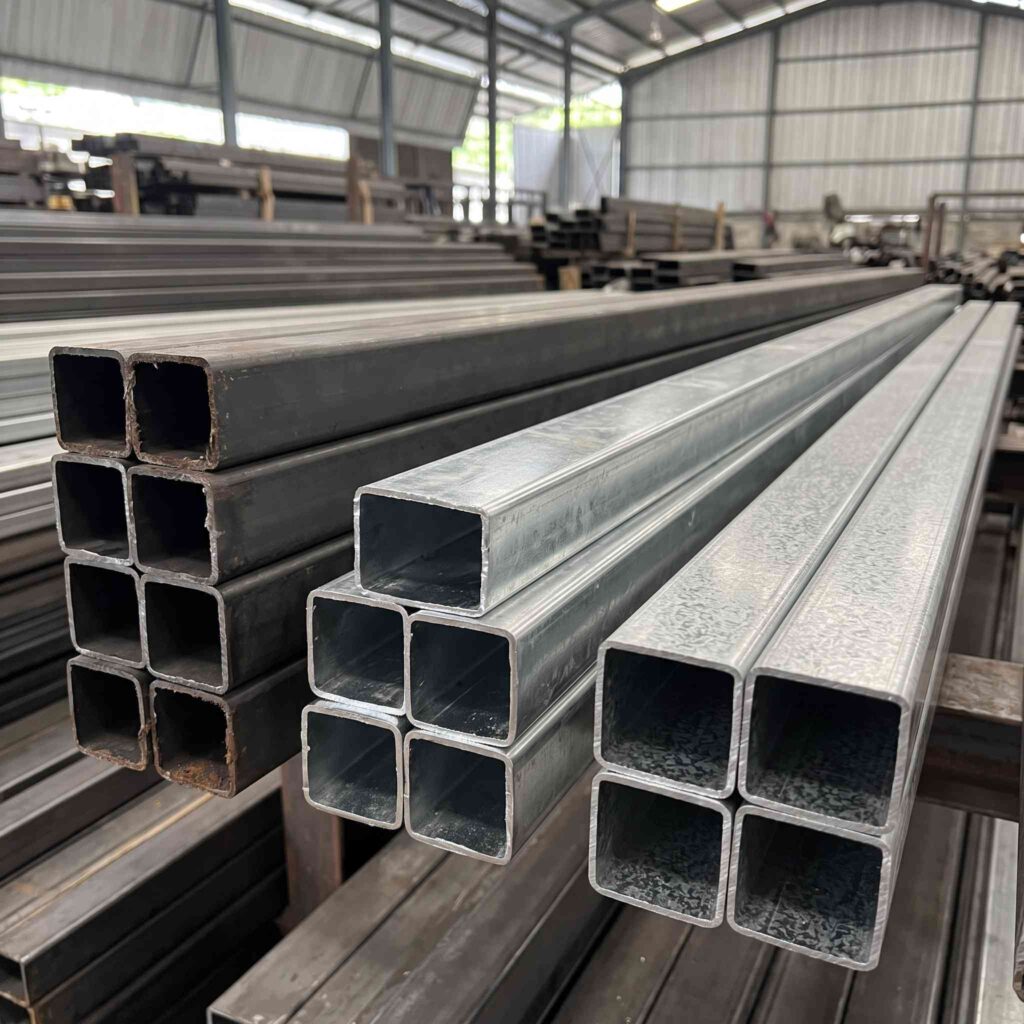

2. Matriks Keputusan Jenis Material Hollow

Bila proyek Anda membutuhkan informasi estimasi investasi material tahan karat, silakan mengecek pembaruan harga besi hollow galvanis untuk membandingkan alokasi anggaran proyek. Bagi pengerjaan rangka hemat bobot, opsi penggunaan besi hollow galvalum dapat menjadi pertimbangan efisiensi struktur.

Karakteristik	Besi Hollow Hitam	Besi Hollow Galvanis	Besi Hollow Galvalum
Bahan Baku	Plat Hot Rolled (SPHC)	Plat Galvanized (Zinc)	Zinc-Aluminium Coated
Panjang Standar	6,0 meter	6,0 meter	4,0 meter
Ketahanan Korosi	Perlu cat anti-karat	Tinggi (Lapisan Zinc)	Sangat Tinggi (Zinc-Alu)
Aplikasi Ideal	Partisi indoor kering	Area lembap/sekat luar	Sekat interior hemat bobot
Opsi Pengadaan	Tersedia stok melimpah	Lebih ekonomis outdoor	Khusus karkas ringan

Data penjualan internal SMSP mencatat bahwa kombinasi besi hollow hitam ukuran 20×40 mm dan 40×40 mm ketebalan 0,8 mm hingga 1,2 mm menyumbang lebih dari 65% total pemesanan material karkas partisi gedung perkantoran dan hunian.

Bagi perencanaan pengadaan skala wholesale, pemesanan langsung melalui distributor besi hollow memastikan jaminan keaslian tebal mili serta kepastian ketersediaan stok di lokasi proyek.

Kesalahan Fatal (Failure Modes) dalam Perhitungan Rangka Partisi

Pengalaman teknikal di lapangan menunjukkan terdapat tiga kesalahan utama saat merencanakan karkas besi hollow yang dapat menurunkan kualitas struktur dinding:

1. Mengabaikan Waste Factor pada Pemotongan: Membeli besi hollow tepat sejumlah meter lari tanpa waste factor sering memicu kekurangan material di akhir pengerjaan. Sisa potongan di bawah 1,0 meter umumnya tidak bisa dipakai sebagai tiang vertikal penuh, sehingga menjadi scrap.
2. Jarak Stud Vertikal Melebihi 60 cm: Memperlebar jarak stud menjadi 80 cm atau 100 cm demi menghemat material akan membuat lembaran papan gipsum lentur (wavy) saat ditekan, serta meretakkan sambungan semen compound dalam jangka panjang.
3. Memakai Ketebalan Profil di Bawah 0,8 mm untuk Dinding Tinggi: Menggunakan pipa hollow dengan ketebalan di bawah 0,8 mm (tipe ekstrim super-thin) pada partisi setinggi melampaui 3,0 meter berisiko mengalami local buckling (tekuk lokal) ketika sekrup gipsum dikencangkan.

FAQ

Q: Berapa jarak ideal rangka besi hollow untuk partisi gipsum?

A: Jarak ideal tiang vertikal (stud) dan pengaku horizontal (cross) untuk partisi gipsum interior standar adalah 60 cm x 60 cm. Jarak ini selaras dengan lebar lembaran gipsum standar (120 cm x 240 cm) sehingga setiap pinggiran dan bagian tengah gipsum tertopang sempurna pada rangka besi hollow.

Q: Berapa kebutuhan besi hollow per m2 dinding partisi?

A: Pada modul karkas 60 cm x 60 cm, estimasi kebutuhan besi hollow panjang 6 meter adalah 0,75 batang per m² dinding (termasuk waste factor 10%). Untuk modul 40 cm x 60 cm, kebutuhan meningkat menjadi 0,92 batang per m².

Q: Jenis besi hollow mana yang paling hemat untuk partisi ruangan?

A: Besi hollow hitam ukuran 20×40 mm dengan ketebalan 0,8 mm – 1,0 mm panjang 6 meter adalah opsi paling ekonomis untuk partisi ruangan interior kering. Untuk area lembap seperti sekat luar atau kamar mandi, gunakan besi hollow galvanis atau galvalum agar tidak mudah berkarat.

Q: Mengapa faktor waste (buangan) wajib dimasukkan dalam perhitungan?

A: Waste factor sebesar 5%–10% wajib dimasukkan karena pemotongan besi hollow batang (6 m atau 4 m) menyisakan potongan pendek (off-cut) yang tidak dapat difungsikan sebagai tiang penuh. Tanpa waste factor, proyek berisiko mengalami kekurangan material di tengah proses perakitan.

Q: Apakah besi hollow 20×40 cukup kuat untuk rangka partisi setinggi 3 meter?

A: Besi hollow 20×40 mm tebal 0,8 mm – 1,2 mm sangat kuat menopang partisi gipsum setinggi 3 meter. Jika tinggi dinding melampaui 3,5 meter, gunakan kombinasi besi hollow 40×40 mm pada bingkai runner dan tiang sudut untuk menjaga kekakuan lateral struktur.

Kesimpulan

Menghitung kebutuhan besi hollow untuk partisi dinding secara presisi dengan memperhitungkan komponen runner, stud, cross, serta waste factor 5%–10% merupakan langkah krusial untuk mencegah pembengkakan anggaran dan kekurangan material di lokasi proyek. Pemilihan modul karkas yang tepat (60×60 cm untuk beban standar atau 40×60 cm untuk kebutuhan heavy-duty) serta penggunaan profil berstandar SNI dengan ketebalan minimal 0,8 mm hingga 1,2 mm akan menjamin kekakuan struktur dinding partisi agar tidak mudah lentur maupun retak dalam jangka panjang.

Jika Anda membutuhkan kepastian spesifikasi material, stok besi hollow yang presisi, serta penawaran harga wholesale langsung dari gudang Surabaya dan Tangerang, tim sales SMS Perkasa siap membantu perencanaan material proyek Anda.
